[交流] 模仿某位幽默的朋友发个帖，关于TEM实验观察层错的

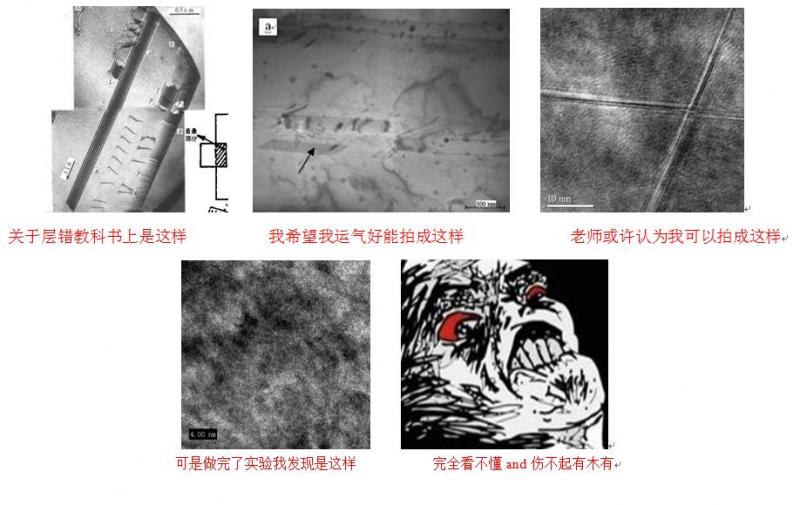

刚在外面委托教授做完了层错的实验，发现回来的图就是黑区和白区啊，本人不是学材料了，立马就晕了。某教授说这些黑的地方是有缺陷的，要想看有没有层错要用DM进一步的分析.....我立马彻底死回去了，我学机械的呃....我该肿么办....我怎么才能得到像样的能用的图呃.....求指点，另外几副有关层错的图是盗用论坛里的已有的大神的图，嘿嘿。


[ Last edited by zhyq8767 on 2012-4-26 at 19:20 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-04-26 19:14:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有3个 )

重新上路

金虫 (正式写手)
★ ★
灰兔纸儿(金币+1): 谢谢参与
yongyong2050: 金币+1, 感谢交流 2012-04-27 15:41:57
毛猴: 回帖置顶 2012-05-03 19:01:43
TEM照片不是只拍一张就能获得自己想要的结果的，得经过长时间的、仔细
的观察，直到找到自己想要的组织为止，而且层错这种缺陷如果不是大量存在
很难找的
赞一下 回复此楼
10楼2012-04-27 15:25:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★ ★ ★
灰兔纸儿(金币+1): 谢谢参与
毛猴: 金币+2, 感谢交流！ 2012-04-27 19:11:06
毛猴: 回帖置顶 2012-05-03 19:01:52
给些建议吧，确实楼主的TEM图片是不好看，也很难判定是什么。看似除了基体也没有什么析出相之类的，楼主何不做些SAD呢，这样两个相结合起来会更能说明问题一些。
据我粗浅的了解，如果基体中存在层错之类的缺陷的话，由于形状效应（shape effect），在衍射斑点中除基体的衍射斑点外会出现streaks 或者形状的斑点。
  一家之言，请大家轻拍
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

灰兔纸儿
11楼2012-04-27 19:08:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yehesuifeng

金虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！ 2012-04-28 10:26:29
毛猴: 回帖置顶 2012-05-03 19:01:57
透射样品不好做啊。做样品的过程中就可能损坏你的样品，引入新的缺陷，掩盖旧的缺陷。
赞一下 回复此楼
12楼2012-04-28 10:06:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Phageous

铁杆木虫 (著名写手)
★
灰兔纸儿(金币+1): 谢谢参与
毛猴: , 不要灌水！ 2012-04-26 20:08:29
别气馁，加油啊
回复此楼
2楼2012-04-26 19:18:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzy992003

木虫 (著名写手)
★
灰兔纸儿(金币+1): 谢谢参与
有意思，楼主也天天泡论坛！
赞一下 回复此楼
4楼2012-04-26 20:58:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gout

金虫 (正式写手)
★
灰兔纸儿(金币+1): 谢谢参与
楼主加油 \(^o^)/~
赞一下 回复此楼
5楼2012-04-26 22:41:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)
★
灰兔纸儿(金币+1): 谢谢参与
你什么也没有拍出来啊。
那里没有层错吧！
赞一下 回复此楼
6楼2012-04-26 23:07:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zpffpz

铁杆木虫 (职业作家)
★
灰兔纸儿(金币+1): 谢谢参与
太着急了，慢慢来
回复此楼
7楼2012-04-26 23:14:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doctall23

木虫 (著名写手)
★
灰兔纸儿(金币+1): 谢谢参与
这东西得慢慢找，运气好的话，肯定能找到你想要的
赞一下 回复此楼
8楼2012-04-26 23:38:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

millsxiaoke

木虫 (正式写手)
★
灰兔纸儿(金币+1): 谢谢参与
你既然都找过资料看了就应该自己随同去做，直到有满意的图像出现再拍啊。
赞一下 回复此楼
9楼2012-04-27 09:13:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yongyong2050: 金币+1, 感谢热心相助 2012-05-03 21:58:23
在这里补充一点，楼主何不尝试用弱束暗场（英文叫weak beam dark field，不知道翻译的对不对）方法来观察层错啊，理论上来讲，在这种条件下层错等缺陷是亮的，基体是暗的，应该很容易区分，至于如何判定是否层错，可借助于衍射和倾转试样来验证
  抱歉，这方面刚接触，实在不是很了解，楼主可以下些相关文章看一下
  不好意思，又来了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

灰兔纸儿
13楼2012-05-03 21:12:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
引用回帖:
10楼: Originally posted by 重新上路 at 2012-04-27 15:25:59:
TEM照片不是只拍一张就能获得自己想要的结果的，得经过长时间的、仔细
的观察，直到找到自己想要的组织为止，而且层错这种缺陷如果不是大量存在
很难找的

嗯，我前几天才搞懂，前几幅图是低倍形貌图，我的那幅是高分辨图，没有可比性的，外行了....呵呵
赞一下 回复此楼
14楼2012-05-07 09:57:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
送鲜花一朵
引用回帖:
11楼: Originally posted by madaowo at 2012-04-27 19:08:34:
给些建议吧，确实楼主的TEM图片是不好看，也很难判定是什么。看似除了基体也没有什么析出相之类的，楼主何不做些SAD呢，这样两个相结合起来会更能说明问题一些。
据我粗浅的了解，如果基体中存在层错之类的缺陷 ...

非常感谢您的回复。因为我是个外行，现在正在高分辨图中找原子错排，来看有没有层错。
您说的那个形状效应我好想在哪里见过，好像是说如果存在层错，衍射斑点之间会有淡淡的连线，也是在小木虫这里看到的，忘了谁说的了....请问您听说过吗？在哪儿看到的，求出处~~
赞一下 回复此楼
15楼2012-05-07 09:59:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
引用回帖:
12楼: Originally posted by yehesuifeng at 2012-04-28 10:06:36:
透射样品不好做啊。做样品的过程中就可能损坏你的样品，引入新的缺陷，掩盖旧的缺陷。

嗯，是啊，找人磨得，自己不懂，呵呵
赞一下 回复此楼
16楼2012-05-07 10:00:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
引用回帖:
2楼: Originally posted by Phageous at 2012-04-26 19:18:13:
别气馁，加油啊

谢谢呀~~~
回复此楼
17楼2012-05-07 10:00:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
引用回帖:
9楼: Originally posted by millsxiaoke at 2012-04-27 09:13:23:
你既然都找过资料看了就应该自己随同去做，直到有满意的图像出现再拍啊。

学校没有设备哎，只能委托别人去做，伤不起呃
赞一下 回复此楼
18楼2012-05-07 10:01:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
送鲜花一朵
引用回帖:
13楼: Originally posted by madaowo at 2012-05-03 21:12:34:
在这里补充一点，楼主何不尝试用弱束暗场（英文叫weak beam dark field，不知道翻译的对不对）方法来观察层错啊，理论上来讲，在这种条件下层错等缺陷是亮的，基体是暗的，应该很容易区分，至于如何判定是否层错， ...

谢谢建议，我也不了解，因为实验委托别人做的，我只是单纯的从高分辨像中找找看看有没有原子错排什么的，来判定什么是层错和位错
赞一下 回复此楼
19楼2012-05-07 10:03:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by 灰兔纸儿 at 2012-05-07 09:59:35:
非常感谢您的回复。因为我是个外行，现在正在高分辨图中找原子错排，来看有没有层错。
您说的那个形状效应我好想在哪里见过，好像是说如果存在层错，衍射斑点之间会有淡淡的连线，也是在小木虫这里看到的，忘了 ...

是书上看到的，最近在学这个，所以有点印象。呵呵
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

灰兔纸儿
20楼2012-05-08 00:52:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
送鲜花一朵
引用回帖:
20楼: Originally posted by madaowo at 2012-05-08 00:52:32:
是书上看到的，最近在学这个，所以有点印象。呵呵

嘿嘿，请问哪本书啊，我再写论文，所以需要出处滴~~
赞一下 回复此楼
21楼2012-05-08 08:26:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zgw318

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我觉得你的放大倍数不够或者是区域没选对。
赞一下 回复此楼
22楼2012-05-08 10:07:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
21楼: Originally posted by 灰兔纸儿 at 2012-05-08 08:26:28:
嘿嘿，请问哪本书啊，我再写论文，所以需要出处滴~~

是英文的，书名是 Transmission  Electron Microscopy
作者 David B Williams, C Barry Charter
现在已经出2009版的了，网上下载的地方很多，内容齐全，不过很厚，得读好一阵子了
赞一下 回复此楼
23楼2012-05-08 15:56:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

灰兔纸儿

木虫 (小有名气)
引用回帖:
23楼: Originally posted by madaowo at 2012-05-08 15:56:45:
是英文的，书名是 Transmission  Electron Microscopy
作者 David B Williams, C Barry Charter
现在已经出2009版的了，网上下载的地方很多，内容齐全，不过很厚，得读好一阵子了

嘿嘿，谢谢~~
回复此楼
24楼2012-05-08 17:52:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞扬hunter

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我做的材料的试样都很难做，发愁啊
赞一下 回复此楼
25楼2012-10-26 11:40:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鲤鱼飞

铁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
  居然有我的图。。。

^_^  我还不知道那是不是层错呐，不过 99%那是孪晶，我有SAD的图。
赞一下 回复此楼
26楼2014-09-30 20:02:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鲤鱼飞

铁虫 (正式写手)
还有，你的HRTEM，好像分辨率不够呀。要再放大吧，标尺4nm。应该在1nm来 数数吧。 而且要保证角度是正的。
赞一下 回复此楼
27楼2014-09-30 20:03:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
