[求助] 关于循环伏安曲线的分析

循环伏安法
本人做的是铝箔腐蚀，需要用循环伏安法检测做出来的铝箔材料的比容，可是发现做循环伏安曲线不闭合。我用的是三电极体系，工作电极是我做出的材料，对电极是石墨板，参比电极是饱和甘汞电极。扫描范围是0-01.v，速度是20mv/s

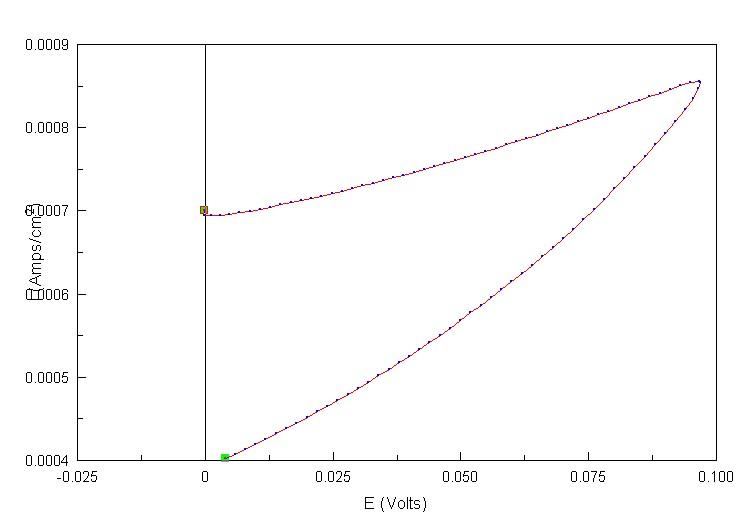

作出的图如下，小弟不才，分析不出原因，请各位大神帮助


请问这个图如何求出电极电容？是什么原因曲线没有闭合？如何进一步改进？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-20 10:36:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ausgu

至尊木虫 (著名写手)

依旧锂电初哥

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
pkl120: 金币+2, ★有帮助 2012-04-21 12:34:45
我想有两个原因：一个是你的扫速可能太大，改为10mV/s为好，另一个是你选的电位区间是不是太窄呢，可以适当放宽。
赞一下 回复此楼
知识是一点点积累起来的
2楼2012-04-20 10:41:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pkl120

新虫 (小有名气)
引用回帖:
2楼: Originally posted by ausgu at 2012-04-20 10:41:50:
我想有两个原因：一个是你的扫速可能太大，改为10mV/s为好，另一个是你选的电位区间是不是太窄呢，可以适当放宽。

其实，你说的这个我试过，得出的曲线基本上一样，至于你说的那个扫描区间。我改成-0.1到0.1的时候，也基本上这样。不过还是谢谢你，还有什么可能的原因的，也请你们说说哦，谢谢
赞一下 回复此楼
3楼2012-04-21 12:37:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangyao1999

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
多扫一些圈数看看结果是否一样？另外你的电解质是什么？是不是表面已经被氧化，所以没有峰的出现？
赞一下 回复此楼
4楼2012-04-21 12:56:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ausgu

至尊木虫 (著名写手)

依旧锂电初哥

【答案】应助回帖

引用回帖:
3楼: Originally posted by pkl120 at 2012-04-21 12:37:33:
其实，你说的这个我试过，得出的曲线基本上一样，至于你说的那个扫描区间。我改成-0.1到0.1的时候，也基本上这样。不过还是谢谢你，还有什么可能的原因的，也请你们说说哦，谢谢

多扫几圈试试，刚开始是活性物质激活的过程，有人扫了10圈以后才稳定下来，甚至20圈
赞一下 回复此楼
知识是一点点积累起来的
5楼2012-04-22 09:02:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pkl120

新虫 (小有名气)
引用回帖:
4楼: Originally posted by tangyao1999 at 2012-04-21 12:56:59:
多扫一些圈数看看结果是否一样？另外你的电解质是什么？是不是表面已经被氧化，所以没有峰的出现？

表面是氧化层，就是铝表面已经形成氧化膜，电介质是硼砂。我配置的是40g/L的硼砂溶液，用硼酸调节到pH接近于7.我最终目的是想知道铝箔在这个电解质中的比电容。问题是没有得出我需要的曲线。
赞一下 回复此楼
6楼2012-04-22 12:50:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pkl120

新虫 (小有名气)
引用回帖:
5楼: Originally posted by ausgu at 2012-04-22 09:02:11:
多扫几圈试试，刚开始是活性物质激活的过程，有人扫了10圈以后才稳定下来，甚至20圈

多扫几圈稳定之后，那有可能会出现闭合的循环伏安曲线？我有扫到10圈过，不过还是没有出现过，我之前有初步怀疑是电解质的问题，可是别人的论文上也是相同的东西，就能做出来。我就不知道问题出哪里了
赞一下 回复此楼
7楼2012-04-22 12:53:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lifucheng

专家顾问 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
pkl120: 金币+1, ★有帮助 2012-04-23 13:06:21
你电解液是啥啊？电位窗口在宽一点喃？
赞一下 回复此楼
8楼2012-04-22 19:23:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pkl120

新虫 (小有名气)
引用回帖:
8楼: Originally posted by lifucheng at 2012-04-22 19:23:59:
你电解液是啥啊？电位窗口在宽一点喃？

电解液是硼砂溶液，用硼酸调节到pH约为7.电位窗口宽一点？是什么意思。。。
赞一下 回复此楼
9楼2012-04-22 23:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lindasunhui

金虫 (小有名气)

蓝精灵

【答案】应助回帖

★
感谢参与，应助指数 +1
pkl120: 金币+1, ★有帮助 2012-04-23 13:06:10
你把扫描范围加大一些，如-0.5~0.5
赞一下 回复此楼
每天进步一点点！
10楼2012-04-23 08:39:52
