[交流] 请大家看一下我的催化甲醇氧化的图帮忙分析下

请大家帮忙分析下我的图有没有问题？欢迎交流，共同进步，谢谢各位。本图中反应前都没有通氮气，不知道双电层不平跟不通氮气有没有影响。

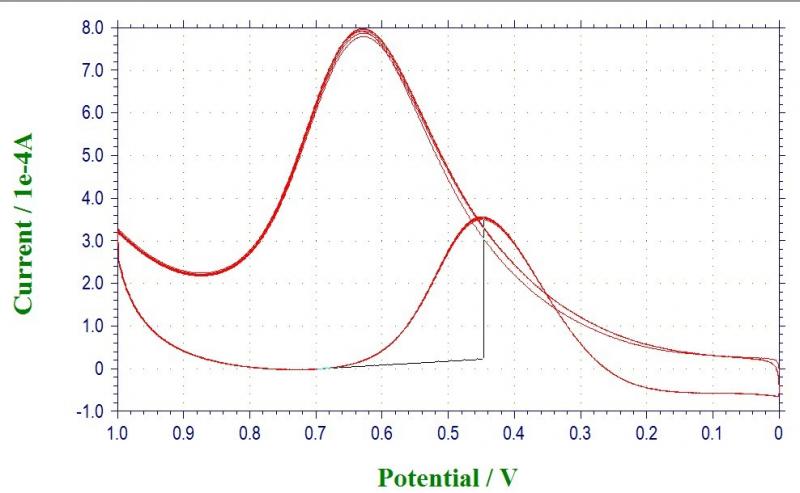

硫酸和甲醇

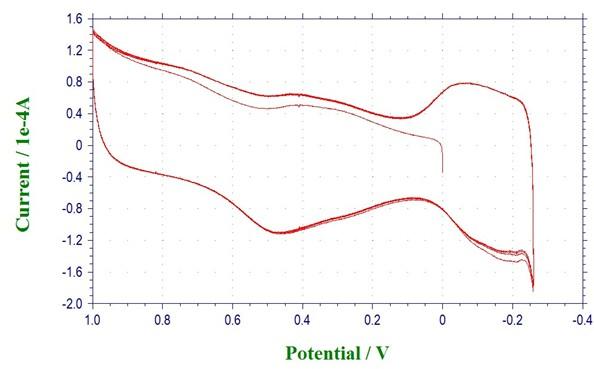

硫酸

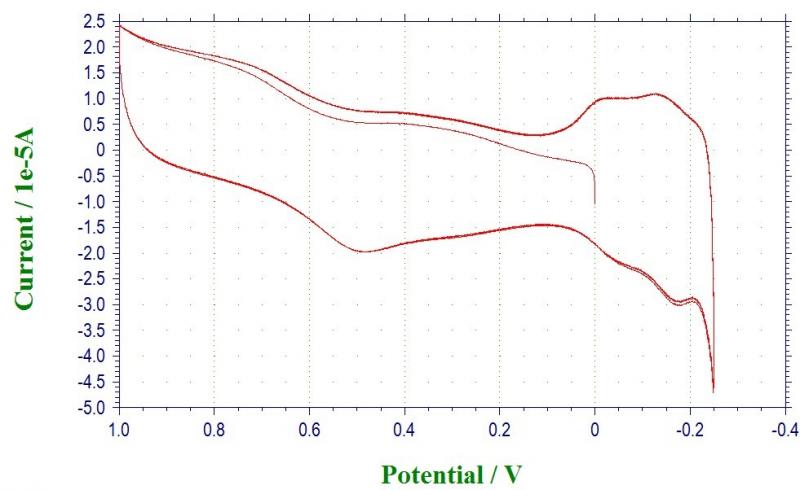

这个是和上图硫酸和甲醇里的对应的硫酸里的CV。

[ Last edited by gyqdilys on 2012-4-15 at 16:06 ]
回复此楼

» 收录本帖的淘帖专辑推荐

文献 ORR and 甲醇氧化~ 基础电化学

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-04-13 20:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

用户注销 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
5楼2012-04-14 10:10:16
已阅   申请ECEPI   回复此楼   编辑   查看我的主页
普通回帖

ongengeng

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
横坐标对调一下就好了，性能性差呀。
赞一下 回复此楼
2楼2012-04-13 22:12:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quyun_teng

木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
gyqdilys: 金币+1, 用的铂炭电极，不通氮气影响很大吗？ 2012-04-14 09:02:05
电极用的是铂碳电极还是铂电极，如果是铂电极，是不是没磨好，还是没通氮气除氧，感觉硫酸那个图不太好看，上面那个图不知道哪个是正扫峰？
赞一下 回复此楼
3楼2012-04-13 22:14:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lixiqian19

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
纵坐标最好换算成电流密度，否则没有可比性
赞一下 回复此楼
4楼2012-04-14 08:54:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quyun_teng

木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
gyqdilys: 金币+1 2012-04-14 22:00:20
不通氮气，铂表面会有吸附氧，影响肯定是有的，你的第二个图的双电层不平应该就是这个原因。实验前，通氮气在溶液中10min左右，实验的时候，在溶液表面之上通氮气，要求实验过程中一直通，楼主可以试试通了氮气之后是否好点
赞一下 回复此楼
6楼2012-04-14 11:17:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feiyuecat

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
gyqdilys: 金币+1, 师兄说不通氮气没影响的，我就没有通氮气啊，电流密度算下来0.8mA/cm-2吧，好像比较小，一般应该到多少才算好呢谢谢哈 2012-04-14 22:02:27
引用回帖:
6楼: Originally posted by quyun_teng at 2012-04-14 11:17:52:
不通氮气，铂表面会有吸附氧，影响肯定是有的，你的第二个图的双电层不平应该就是这个原因。实验前，通氮气在溶液中10min左右，实验的时候，在溶液表面之上通氮气，要求实验过程中一直通，楼主可以试试通了氮气之 ...

这个图肯定是通氮气了，不通氮气整个图在0.8V以下会下移很多，双电层不对称应该是玻碳电极衬底造成的影响，因为这个图电流很小，玻碳电极的影响就出来了。
赞一下 回复此楼
7楼2012-04-14 20:54:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyqdilys

木虫 (小有名气)
引用回帖:
6楼: Originally posted by quyun_teng at 2012-04-14 11:17:52:
不通氮气，铂表面会有吸附氧，影响肯定是有的，你的第二个图的双电层不平应该就是这个原因。实验前，通氮气在溶液中10min左右，实验的时候，在溶液表面之上通氮气，要求实验过程中一直通，楼主可以试试通了氮气之 ...

恩，好的下次试试，因为问一个师兄说他们不通氮气的，说没有影响呢，看过他们做的，确实都不通氮气，发JMC了都，我试试看，谢谢
赞一下 回复此楼
8楼2012-04-14 22:00:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yetixm

木虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
gyqdilys: 金币+1, 谢谢，我的意思是图中没有通氮气呢，不知道对催化图和硫酸里的图有影响不，有人说在硫酸里双电层比较宽，不平是不是这个影响的 2012-04-15 15:45:28
第一个图从甲醇电化学氧化峰比中间中毒产物的氧化峰高可以看出，楼主催化剂应该不是Pt吧，觉得像PtRu或其他那些抗CO毒性的催化剂。
正是由于Ru替代了一些Pt以及Ru氧化物的存在，所以第二张H的吸脱附峰显得就没有那么尖锐。

简单的从图看，这两张图没什么大问题啊。就是一个DMFC的阳极催化剂在甲醇＋硫酸和硫酸中的CV而已。

没有同其他样品的横向比较，很难说图有什么问题

[ Last edited by yetixm on 2012-4-14 at 22:17 ]
赞一下 回复此楼
9楼2012-04-14 22:13:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

关羽后代88

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你催化甲醇的峰是怎样扫出来的 我们用波碳电极催不出来 我们用二氧化铈，碳纳米管 ，1.8萘二胺修饰的波碳电极？求助 新手，不知怎样催化出甲醇的倒8字峰？  急！！！！！！！！！！！！！！！！
赞一下 回复此楼
10楼2012-04-15 09:58:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyqdilys

木虫 (小有名气)
引用回帖:
10楼: Originally posted by 关羽后代88 at 2012-04-15 09:58:44:
你催化甲醇的峰是怎样扫出来的 我们用波碳电极催不出来 我们用二氧化铈，碳纳米管 ，1.8萘二胺修饰的波碳电极？求助 新手，不知怎样催化出甲醇的倒8字峰？  急！！！！！！！！！！！！！！！！

多看看文献吧，先看看催化剂上去载体没有做个ＸＲＤ看看，再看催化吧
赞一下 回复此楼
11楼2012-04-15 15:46:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LOVEWML

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by gyqdilys at 2012-04-15 15:46:36
多看看文献吧，先看看催化剂上去载体没有做个ＸＲＤ看看，再看催化吧...

求助：各位前辈，我现在做的也是甲醇的催化，尝试了很多方法就是没有出现倒8字峰，不知道是哪里出了问题，所以恳请有经验的前辈能够指导一下，万分感激！！！
赞一下 回复此楼
12楼2014-01-16 15:24:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

快乐小子哦

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
您好，我刚接触这个，做的甲醇氧化2个峰一个向上，一个向下，不是像你这样倒8字，不知什么原因，请求赐教
赞一下 回复此楼
13楼2015-06-18 11:02:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

欠我一个名字

新虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by 快乐小子哦 at 2015-06-18 11:02:22
您好，我刚接触这个，做的甲醇氧化2个峰一个向上，一个向下，不是像你这样倒8字，不知什么原因，请求赐教

兄弟，你现在有没有测出来倒8字的图形
赞一下 回复此楼
14楼2016-08-25 15:54:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

欠我一个名字

新虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by 快乐小子哦 at 2015-06-18 11:02:22
您好，我刚接触这个，做的甲醇氧化2个峰一个向上，一个向下，不是像你这样倒8字，不知什么原因，请求赐教

我得也是这样的。不知道你现在有没有测出来这样的，急求。
赞一下 回复此楼
15楼2016-08-25 15:58:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

欠我一个名字

新虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by 快乐小子哦 at 2015-06-18 11:02:22
您好，我刚接触这个，做的甲醇氧化2个峰一个向上，一个向下，不是像你这样倒8字，不知什么原因，请求赐教

我也是的。请问你现在测出来了吗
赞一下 回复此楼
16楼2016-08-25 16:40:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fantasy44

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这是酸性条件吗？酸里测出来的几乎是硫酸里的图。

发自小木虫Android客户端
赞一下 回复此楼
17楼2017-08-21 14:55:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fantasy44

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by gyqdilys at 2012-04-14 22:00:14
恩，好的下次试试，因为问一个师兄说他们不通氮气的，说没有影响呢，看过他们做的，确实都不通氮气，发JMC了都，我试试看，谢谢...

能不能给发个发的jmc的链接呢，谢谢

发自小木虫Android客户端
赞一下 回复此楼
18楼2017-08-21 16:11:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
nono200919楼
2017-08-21 21:43   回复
·
chejiacun20楼
2017-08-21 23:26   回复
