[求助] 求气液分离器

反应后为气相产物,经冷凝后气相产物进色谱检测,液相产物计时收集,再检测。求普通仪器设计,使过程实现
回复此楼
欲得其中,必求其上,欲得其上,必求上上!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青石KL

木虫 (正式写手)

生活、学习、运动之青石

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
canko75591: 金币+10, 思想很好! 2012-04-12 07:05:01
常用的气/液分离设备:常见的气/液分离设备有分液罐、旋风分离器、挡板式分离器、除沫网和高效气/液聚结器等
1)分液罐:
分液罐,也称沉降罐,由一个直径和体积很大的立式或卧式容器组成。气流通过分液罐时,体积膨胀,流速降低,依靠液滴的重力,实现气/液分离。该设备通常可以分离大于300μm的液滴,当气体流量减少时,分离效率上升。其优点是调节比大,压力降小,不易堵塞;其缺点是分离效果差,
占地面积大,设备投资较大。
2)旋风分离器:
旋风分离器是通过气体在分离器内高速旋转而产生的离心力将液滴从气流中分离出来,分离出的液滴汇集在设备内表面靠重力排出。该设备分离效果比分液罐好,通常可以有效分离大于1μm的液滴。其优点是压力降小,不易堵塞;其缺点是调节比小,气体流量减小时,分离效率显著。
3)挡板式分离器:
该设备外形同分液罐类似,通常为卧式结构,内部装有许多挡板用来不断改变气体流动方向。当气流通过时,由于液滴具有质量和速度惯性,因此偏离气流方向并撞击到挡板表面,与其它液滴汇集在一起,依靠重力从挡板流下,实现气/液分离,这种分离机理称为惯性碰撞拦截。惯性碰撞拦截与气体流量有关,气体流量减小时,分离效率降低。该设备通常可以有效分离大于10μm的液滴,其优点是可以处理液含量较高的气体、压力降
小、不易堵塞;其缺点是调节比小、流量小时,分离效率会降低、设备投资较大。
4)除沫网:
除沫网,也叫破沫网,由一个多层的纤维或金属丝网组成,通常安装在立式设备的顶部。气流通过时,液滴被拦截到纤维或除沫网表面,同其他液滴聚结成大液滴,当除沫网被液体饱和后,液滴依靠重力从除沫网落下,与挡板式分离器相比,拦截液滴的表面积更大。该设备的分离机理同挡板式分离器一样,均为惯性碰撞拦截,通常可以有效分离大于10μm的液滴。其优点是可以处理液含量较高的气体,设备投资低;其缺点是调节比小,当气体流量减小时,分离效率会下降。
5)高效气/液聚结器:
高效气/液聚结器的滤芯通常由不锈钢骨架和打褶的玻璃纤维介质制成,同除沫网和挡板式分离器相比,具有更大的表面积。由于采用了直径仅有几微米的玻璃纤维为滤材,滤孔直径可以做得很小,能拦截更微小的液滴,所以,气/液聚结器的分离机理同除沫网和挡板式分离器不同,除了惯性碰撞拦截外,还有直接拦截和扩散拦截。直接拦截,即利用滤材的微孔将气流中的液滴拦截到滤材表面;扩散拦截,即利用微小液滴在气流中的不规则运动(布朗运动),增加与滤材碰撞拦截的几率。直接拦截和扩散拦截与惯性碰撞拦截不同,当气体流量减小时,分离效率会上升。设计选型合理的高效气/液聚结器,通常可以有效分离大于0.1μm的液滴。其优点是分离效果最好,调节比大,操作弹性大,设备投资低、占地面积小;其
缺点是当处理液含量大于0.1%的气体时,不宜单独使用,需要与除沫网配合使用。
希望对你有帮助。
找一知心人说说话!!!快点来么。
2楼2012-04-09 18:51:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

millrock

捐助贵宾 (小有名气)


【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1

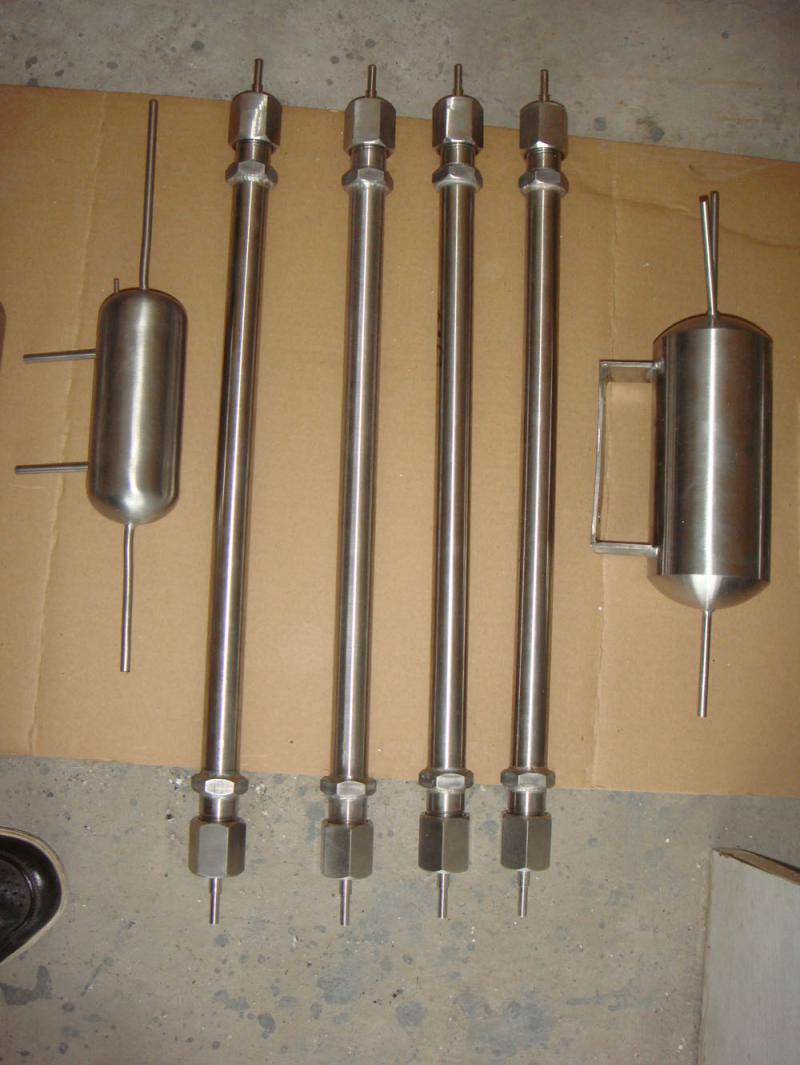

lichao5263: 金币+5, ★★★很有帮助, 能否告诉我两边的那个分离怎么设计的呀? 2012-04-10 23:54:58
气液分离罐???


3楼2012-04-10 16:32:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

musi1205

铁虫 (小有名气)

恩,气液分离器?不知道丝网除沫器可以么~
~\(≧▽≦)/~
4楼2012-04-11 14:32:31
