[交流] 请继续拍砖——第二张金相图

上回发了很失败的人生第一张金相图，被拍砖无数也是预料之中，不过本人心脏还是很坚强，所以斗胆再放人生第二张金相图，请拍砖，请拍有质量的砖。

镍基合金，真空退火后的金相腐蚀照片。


1.用酒精清洗过很多次，图中还是很多黑点。

2.相比未退火处理的，组织形态有明显改变。想问下如何解释。

谢谢

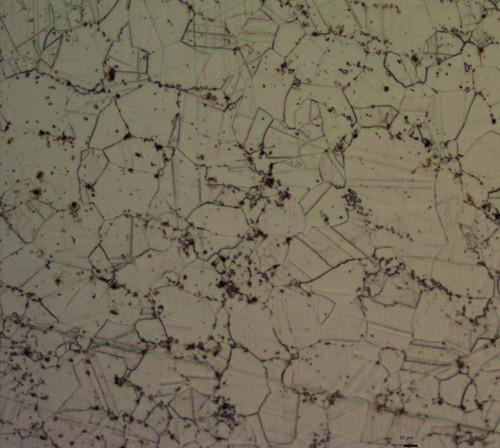

退火后

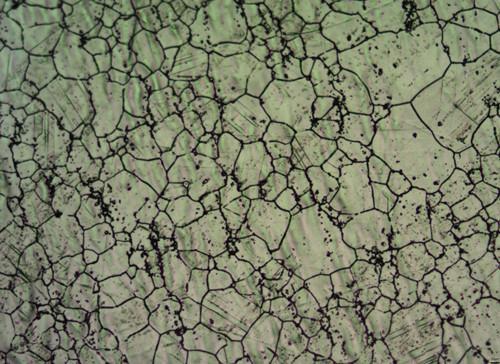

未退火



[ 来自科研家族 材料家族 ]
回复此楼

» 收录本帖的淘帖专辑推荐

材料类之巅峰巨作

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-04-08 14:38:14
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

pals2855

银虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-04-11 10:20:38
Ni基合金中可能有很多第二相存在。所以，晶界附近的黑点，可能是第二相。退火后，析出了更多的第二相。
赞一下(2人) 回复此楼
50楼2012-04-11 10:09:12
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
送鲜花一朵
引用回帖:
5楼: Originally posted by wacky1980 at 2012-04-08 16:25:08:
还是有点上次的问题
退火后的图感觉晶界腐蚀的不清楚
划痕还是有点多。。。。。
另外没看出区别来。。。。试样有木有搞混~

划痕的话尝试了很多方法改进，刚开始磨和抛，还需要经验的积累。晶界腐蚀得不是很清楚，不知道是不是擦蚀的时间还不够长？
赞一下(1人) 回复此楼
6楼2012-04-08 16:30:23
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dreampattern

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-04-09 08:09:20
楼主应该告诉合金的成分，退火的温度时间，初步可以明显看出的是晶粒发生长大，出现奥斯瓦尔德熟化现象。
赞一下(1人) 回复此楼
24楼2012-04-09 02:19:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

freelee712

金虫 (小有名气)
★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aioroslove: 金币+5 2012-04-09 13:33:38
qlf_126: 金币+1, 感谢参与！ 2012-04-10 08:13:53
引用回帖:
36楼: Originally posted by aioroslove at 2012-04-09 12:49:35:
退火后出现孪晶说明什么问题呢

镍中出现孪晶不奇怪吧。孪晶是在再结晶和晶粒长大过程中形成，界面能很低，形成孪晶使系统的能量降低，这是再结晶和晶粒长大的驱动力，如果有冷加工变形，孪晶将会大量出现
赞一下(1人) 回复此楼
38楼2012-04-09 13:26:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fyfeng

铁杆木虫 (文坛精英)
★
aioroslove(金币+1): 谢谢参与
zhyq8767: , 专业求助版，尽量不要纯表情灌水~谢谢理解~ 2012-04-08 15:13:44



不懂，顶一下，祝福楼主！
回复此楼
2楼2012-04-08 15:03:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fyfeng

铁杆木虫 (文坛精英)
★
aioroslove(金币+1): 谢谢参与
毛猴: , 小乔巴，不要在专业版胡闹哦，赶紧回家吃饭^_^。 2012-04-08 15:18:01
专业人士来~@zhyq8767
回复此楼
3楼2012-04-08 15:04:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sky10016

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
毛猴: , 不要随意回帖，有灌水嫌疑！ 2012-04-08 16:41:53
? 这个完全看不懂啊？真是隔行如隔山。
赞一下 回复此楼
4楼2012-04-08 16:23:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wacky1980

荣誉版主 (文坛精英)
★ ★ ★
毛猴: 金币+1, 感谢交流！ 2012-04-08 16:42:06
aioroslove: 金币+2 2012-04-08 21:14:29
还是有点上次的问题
退火后的图感觉晶界腐蚀的不清楚
划痕还是有点多。。。。。
另外没看出区别来。。。。试样有木有搞混~
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

aioroslove
5楼2012-04-08 16:25:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wacky1980

荣誉版主 (文坛精英)
引用回帖:
6楼: Originally posted by aioroslove at 2012-04-08 16:30:23:
划痕的话尝试了很多方法改进，刚开始磨和抛，还需要经验的积累。晶界腐蚀得不是很清楚，不知道是不是擦蚀的时间还不够长？

总感觉 这退火的组织看起来和未退火的区别不大啊~
赞一下 回复此楼
7楼2012-04-08 16:32:00
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
引用回帖:
7楼: Originally posted by wacky1980 at 2012-04-08 16:32:00:
总感觉 这退火的组织看起来和未退火的区别不大啊~

那么按照预想的情况，退火后应该会观察到什么变化呢？
赞一下 回复此楼
8楼2012-04-08 16:38:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lass_vino

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: , 专业求助，请不要表情灌水 2012-04-08 17:10:23
看不懂！只能顶..........
赞一下 回复此楼
9楼2012-04-08 17:02:17
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
引用回帖:
9楼: Originally posted by lass_vino at 2012-04-08 17:02:17:
看不懂！只能顶..........

已经不自动发金币了 哈哈
赞一下 回复此楼
10楼2012-04-08 17:12:04
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wacky1980

荣誉版主 (文坛精英)
★
yongyong2050: 金币+1, 欢迎交流~ 2012-04-08 17:45:27
引用回帖:
8楼: Originally posted by aioroslove at 2012-04-08 16:38:19:
那么按照预想的情况，退火后应该会观察到什么变化呢？

介个。。。。。。俺明天找本书研究下吧
赞一下 回复此楼
11楼2012-04-08 17:20:03
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aioroslove: 金币+2 2012-04-08 21:14:50
youmengren: 金币+1, 感谢交流 2012-04-09 08:18:29
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

aioroslove
13楼2012-04-08 19:41:22
已阅   申请MM-EPI   编辑   查看我的主页

aioroslove

金虫 (小有名气)
送鲜花一朵
引用回帖:
13楼: Originally posted by gwbingo at 2012-04-08 19:41:22:
划痕还是比较多，楼主磨试样的时候应该把一个方向的划痕完全覆盖后再换高的砂纸，另外感觉退火前的那个好像腐蚀的不太够。不过楼主肯定废了不少时间，做多了就好了

磨样的时候是按照这样做的，90度换，可能自我感觉划痕已经被覆盖了吧。金相还要继续磨下去。
赞一下 回复此楼
14楼2012-04-08 20:01:20
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

msepaper

银虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aioroslove: 金币+1 2012-04-08 21:14:56
youmengren: 金币+1, 应助指数+1, 感谢交流 2012-04-09 08:19:35
个人认为样做的不错，晶界挺清楚的...
要想确定黑点是腐蚀坑或杂质或...等等，建议做个EDS。退火后的晶粒发生了长大，应该符合金属合金的一般规律。
纯属个人理解
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

aioroslove
15楼2012-04-08 20:29:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

shine876

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
LZ进步很大啊，继续努力
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

aioroslove
16楼2012-04-08 20:34:42
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
送鲜花一朵
引用回帖:
16楼: Originally posted by shine876 at 2012-04-08 20:34:42:
LZ进步很大啊，继续努力

谢谢 还差得远哩
回复此楼
17楼2012-04-08 20:35:14
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
送鲜花一朵
引用回帖:
15楼: Originally posted by msepaper at 2012-04-08 20:29:05:
个人认为样做的不错，晶界挺清楚的...
要想确定黑点是腐蚀坑或杂质或...等等，建议做个EDS。退火后的晶粒发生了长大，应该符合金属合金的一般规律。
纯属个人理解

黑点貌似不是坑？
赞一下 回复此楼
18楼2012-04-08 20:36:52
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aioroslove: 金币+2 2012-04-08 21:15:04
yongyong2050: 金币+1, 感谢热心相助~~ 2012-04-08 23:59:04
退火过后晶粒未发生长大；
黑的基本都沿晶界分布，怀疑是铸造的夹杂、析出或者过烧，取决你材料之前的状态；
退火前有水纹一样的腐蚀纹路，可能是较大残余应力导致，退火后，残余应力释放，也就没有这样的水纹了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

aioroslove
19楼2012-04-08 20:38:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
送鲜花一朵
引用回帖:
19楼: Originally posted by wucy3657623 at 2012-04-08 20:38:05:
退火过后晶粒未发生长大；
黑的基本都沿晶界分布，怀疑是铸造的夹杂、析出或者过烧，取决你材料之前的状态；
退火前有水纹一样的腐蚀纹路，可能是较大残余应力导致，退火后，残余应力释放，也就没有这样的水纹了。

退火前那样的纹路会不会抛光流下的痕迹？
赞一下 回复此楼
20楼2012-04-08 20:59:20
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aioroslove: 金币+2 2012-04-08 21:15:21
引用回帖:
20楼: Originally posted by aioroslove at 2012-04-08 20:59:20:
退火前那样的纹路会不会抛光流下的痕迹？

不会。
抛光只会留下些细而贯穿的划痕。
虽然有抛光会给试样带入应力的说法，但我觉得不会到腐蚀显现的程度。
而且你退火后，也是抛光了，就没有了呀。
赞一下 回复此楼
21楼2012-04-08 21:11:26
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ljqpyk

至尊木虫 (文坛精英)
ding
回复此楼
23楼2012-04-08 21:48:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pizi1024

木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-04-09 08:18:04
感觉划痕还是挺多，尝试反复腐蚀抛光是否对去除划痕有效。还有退火之后像是有孪晶出现，建议楼主再详查相关资料~
赞一下 回复此楼
26楼2012-04-09 08:14:20
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
引用回帖:
24楼: Originally posted by dreampattern at 2012-04-09 02:19:36:
楼主应该告诉合金的成分，退火的温度时间，初步可以明显看出的是晶粒发生长大，出现奥斯瓦尔德熟化现象。

Ni-Mo-Cr-Fe 温度时间在我的上一个帖子讲了 1000℃下6h。晶粒长大会压缩晶界，是想要的结果。
赞一下 回复此楼
29楼2012-04-09 08:34:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

freelee712

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
似乎有孪晶出现，划痕还是没有完全去掉，不过比上次好多了，看来还是要骂才行.....
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

aioroslove
30楼2012-04-09 09:02:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

freelee712

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！ 2012-04-10 08:12:40
有孪晶，晶界没有完全腐蚀出来，黑点个人以为是腐蚀造成的，可以不予理会，划痕会影响对孪晶的判断，所以建议再改进磨金相水准，改善腐蚀液，最好给出具体的合金成分和热处理工艺，以帮助判断
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

aioroslove
31楼2012-04-09 09:09:26
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！ 2012-04-10 08:13:06
从图片上看，这两种图片没有多大区别，而且划痕不是那么规整，所以建议楼主看看是不是晶粒内出现位错或者孪晶。
按道理说，真空退火试样应该无氧化，无污染，所以在晶界处具体的那些黑色孔洞就不太好确定了，您可以根据您的材料研究一下材料本身的相图，看看都会出现哪些相，还有就是您的退火工艺是否满足材料的要求。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

aioroslove
32楼2012-04-09 10:37:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wacky1980

荣誉版主 (文坛精英)
看了后面的回复。。。。
和楼主一同学习~~~
赞一下 回复此楼
33楼2012-04-09 12:22:42
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

msepaper

银虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！ 2012-04-10 08:13:24
黑点也有可能是腐蚀产物，表面没有清理干净，刚接触铜合金时就出现很多黑点，后来才发现是三氯化铁腐蚀时留在表面的腐蚀产物
赞一下 回复此楼
34楼2012-04-09 12:44:51
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
送鲜花一朵
引用回帖:
30楼: Originally posted by freelee712 at 2012-04-09 09:02:08:
似乎有孪晶出现，划痕还是没有完全去掉，不过比上次好多了，看来还是要骂才行.....

挨骂神马的是最轻的惩罚了
赞一下 回复此楼
35楼2012-04-09 12:48:46
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
送鲜花一朵
引用回帖:
31楼: Originally posted by freelee712 at 2012-04-09 09:09:26:
有孪晶，晶界没有完全腐蚀出来，黑点个人以为是腐蚀造成的，可以不予理会，划痕会影响对孪晶的判断，所以建议再改进磨金相水准，改善腐蚀液，最好给出具体的合金成分和热处理工艺，以帮助判断

退火后出现孪晶说明什么问题呢
赞一下 回复此楼
36楼2012-04-09 12:49:35
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
送鲜花一朵
引用回帖:
32楼: Originally posted by aishudechong at 2012-04-09 10:37:59:
从图片上看，这两种图片没有多大区别，而且划痕不是那么规整，所以建议楼主看看是不是晶粒内出现位错或者孪晶。
按道理说，真空退火试样应该无氧化，无污染，所以在晶界处具体的那些黑色孔洞就不太好确定了，您可 ...

真空条件可能不是很好
赞一下 回复此楼
37楼2012-04-09 12:50:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dreampattern

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！ 2012-04-10 08:14:11
引用回帖:
29楼: Originally posted by aioroslove at 2012-04-09 08:34:25:
Ni-Mo-Cr-Fe 温度时间在我的上一个帖子讲了 1000℃下6h。晶粒长大会压缩晶界，是想要的结果。

具体的成分呢？估计是单相区。什么叫压缩晶界？还是头一次听过。是不是说晶粒粗化，使得晶界体积分数变小了吧？那这样问题就解决了喽。
赞一下 回复此楼
39楼2012-04-09 17:00:54
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dreampattern

木虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aioroslove: 金币+5 2012-04-09 18:12:20
黑点是不是你没有将抛光液弄干净，或者上面残有AL2O3等抛光粉末。所以你腐蚀之后就变黑了。最好是你抛光之后，用超声波清洗一下，然后用酒精或丙酮再次洁净表面，之后进行腐蚀。你要经过粗磨-->细磨-->抛光的阶段，力度慢慢降低，应该就不会有太多划痕，如果开始就用很大力气，容易造成划痕，当然还需要看你的相是软的还是硬的，或者两者都有。金相制备是需要细心的。有时候有可能你弄过了，里面的软相都被你抛掉了，或者磨掉了。需要好注意了。（最后一次回复该帖。祝好运）
赞一下 回复此楼
40楼2012-04-09 17:05:34
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

arkmix

木虫 (正式写手)
★
qlf_126: 金币+1, 感谢参与！ 2012-04-10 08:14:45
那是退火孪晶吧
回复此楼
41楼2012-04-09 17:18:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
引用回帖:
40楼: Originally posted by dreampattern at 2012-04-09 17:05:34:
黑点是不是你没有将抛光液弄干净，或者上面残有AL2O3等抛光粉末。所以你腐蚀之后就变黑了。最好是你抛光之后，用超声波清洗一下，然后用酒精或丙酮再次洁净表面，之后进行腐蚀。你要经过粗磨-->细磨-->抛光 ...

谢谢您的耐心。
回复此楼
42楼2012-04-09 18:12:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wanqiang0915

新虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-04-10 08:15:07
引用回帖:
6楼: Originally posted by aioroslove at 2012-04-08 16:30:23:
划痕的话尝试了很多方法改进，刚开始磨和抛，还需要经验的积累。晶界腐蚀得不是很清楚，不知道是不是擦蚀的时间还不够长？

你可以试试电解抛光，出来的效果是很好的
赞一下 回复此楼
43楼2012-04-09 20:25:56
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
引用回帖:
43楼: Originally posted by wanqiang0915 at 2012-04-09 20:25:56:
你可以试试电解抛光，出来的效果是很好的

我们这里没有噢
回复此楼
44楼2012-04-09 21:00:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dasyzhang

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！ 2012-04-11 08:14:25
如果是在相同倍数下拍摄的照片，退火后晶粒尺寸明显增大了！
赞一下 回复此楼
45楼2012-04-10 09:23:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
引用回帖:
45楼: Originally posted by dasyzhang at 2012-04-10 09:23:37:
如果是在相同倍数下拍摄的照片，退火后晶粒尺寸明显增大了！

是相同倍数的 晶粒尺寸变大是理论所预期的
赞一下 回复此楼
46楼2012-04-10 09:31:47
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

longteng1201

新虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-04-11 08:14:45
是不是腐蚀时间的问题啊
赞一下 回复此楼
48楼2012-04-10 16:16:54
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

aioroslove

金虫 (小有名气)
引用回帖:
48楼: Originally posted by longteng1201 at 2012-04-10 16:16:54:
是不是腐蚀时间的问题啊

擦蚀时间长些，确实效果要好很多
赞一下 回复此楼
49楼2012-04-10 20:49:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
江南的竹12楼
2012-04-08 17:52
zhang731122楼
2012-04-08 21:13
祝福
xiaoleilifei25楼
2012-04-09 07:54
zhyq8767: , 专业求助请不要表情灌水 2012-04-09 08:09:47
wingtaizho27楼
2012-04-09 08:20
jiangsishui28楼
2012-04-09 08:25
alaqi47楼
2012-04-10 15:23
相关版块跳转 我要订阅楼主 aioroslove 的主题更新
661/2返回列表12下一页
信息提示
关闭
请填处理意见
关闭
