[求助] 关于差分电子密度图中成键情况及相互作用的分析

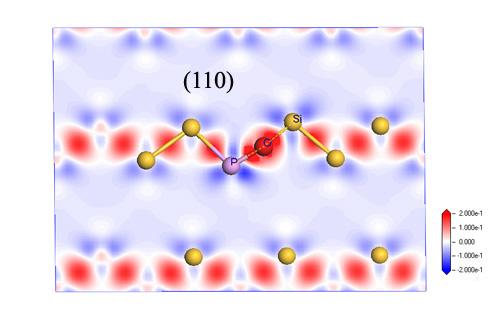

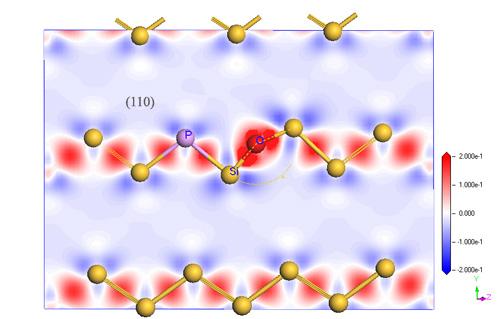

我用castep做出了差分电子密度图，显示为（110）面上的差分电子密度，想分析的是图中粉色（P）和红色（O）之间的成键情况及相互作用情况。初次作图，不怎么会分析，想请教一下论坛上的大牛，能不能讨论或指教下从差分电子密度图上怎么分析P和O之间的相互作用情况。
谢谢。
1



2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : PO-1.bmp
    • 2012-03-30 13:28:43, 1.4 M

» 收录本帖的淘帖专辑推荐

第一原理资料汇编 差分电荷密度

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-30 13:29:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silikiwi

金虫 (小有名气)
或者这种图该从哪个角度去分析，用什么理论去分析呢？
赞一下 回复此楼
2楼2012-03-30 14:07:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silikiwi

金虫 (小有名气)
或者这种图该从哪个角度去分析，用什么理论去分析呢？
赞一下 回复此楼
3楼2012-03-30 14:16:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueht987

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
fzx2008: 金币+1, 鼓励交流 2012-04-03 12:05:54
silikiwi: 金币+3, ★有帮助, 谢谢交流，我之前也没分析过这种图，不知道分析时该从哪个角度切入最准确。 2012-04-03 22:20:10
帮楼主顶一下，其实这个本人也在理解中，个人认为应从键的方向性以及键的性质上分析，方向性不用多说了，很明显；至于性质，比较明显的是O周围电荷密度变化，原因应与其得电子或者共价电子的偏移有关，与此对应的则是P和Si周围失电子的情形，所以应考虑P与O以及Si与O之间为极性共价键，不知道对不对，欢迎交流指正。
赞一下 回复此楼
4楼2012-04-03 11:47:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

444239852

银虫 (正式写手)
大侠能否告诉小弟怎么做差分密度图呀？
赞一下 回复此楼
5楼2012-04-03 17:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silikiwi

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 444239852 at 2012-04-03 17:19:51:
大侠能否告诉小弟怎么做差分密度图呀？

我用的是MS里边的CASTEP模块，在性质计算的选项中有差分密度的选项。我是几何优化完后又算的差分电荷密度。至于图，MS里边的tutorials里有很详细的切面做法。
赞一下 回复此楼
6楼2012-04-03 22:21:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silikiwi

金虫 (小有名气)
引用回帖:
4楼: Originally posted by xueht987 at 2012-04-03 11:47:16:
帮楼主顶一下，其实这个本人也在理解中，个人认为应从键的方向性以及键的性质上分析，方向性不用多说了，很明显；至于性质，比较明显的是O周围电荷密度变化，原因应与其得电子或者共价电子的偏移有关，与此对应的 ...

这个考虑是对的。P，Si，O之间的电负性差别也决定了其成键的性质。有种说法是Si-O间偏离子键，因此Si-O结合比P-O结合更稳定，因为Si-O之间的电负性差大；Si-Si是非极性共价键，因此Si-Si结合比Si-P结合更稳定。
      现在我的问题是从电子的得失及分布上来判断下这几种结构的稳定性。
赞一下 回复此楼
7楼2012-04-03 22:50:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

444239852

银虫 (正式写手)
引用回帖:
6楼: Originally posted by silikiwi at 2012-04-03 22:21:56:
我用的是MS里边的CASTEP模块，在性质计算的选项中有差分密度的选项。我是几何优化完后又算的差分电荷密度。至于图，MS里边的tutorials里有很详细的切面做法。

太感谢那
回复此楼
8楼2012-04-04 10:38:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晓阳轻轻

金虫 (小有名气)

【答案】应助回帖

★ ★
silikiwi: 金币+2, ★有帮助 2012-06-07 23:46:26
顶一下，分析成键类型，根据差分密度图可以得到电子转移的直观图。离子键就不用说了吧，共价键比较复杂点。楼主的图像怎么画出来的？？
赞一下 回复此楼
你在那万人中央
9楼2012-06-05 15:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晓阳轻轻

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
WDD880227: 金币+1, 鼓励交流 2012-06-05 16:58:21
silikiwi: 金币+2, ★有帮助 2012-06-10 22:48:59
P Si之键的共用电子对在中间的位置，应该是非极性。SiO之间的是极性共价键，明显的偏向O那边
赞一下 回复此楼
你在那万人中央
10楼2012-06-05 15:31:18
