查看: 2669  |  回复: 9

whskycom

禁虫 (初入文坛)

本帖内容被屏蔽

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   关注TA 给TA发消息 送TA红花 TA的回帖

张宗鹏

金虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai(金币+2): 谢谢指导! 2012-03-08 18:02:02

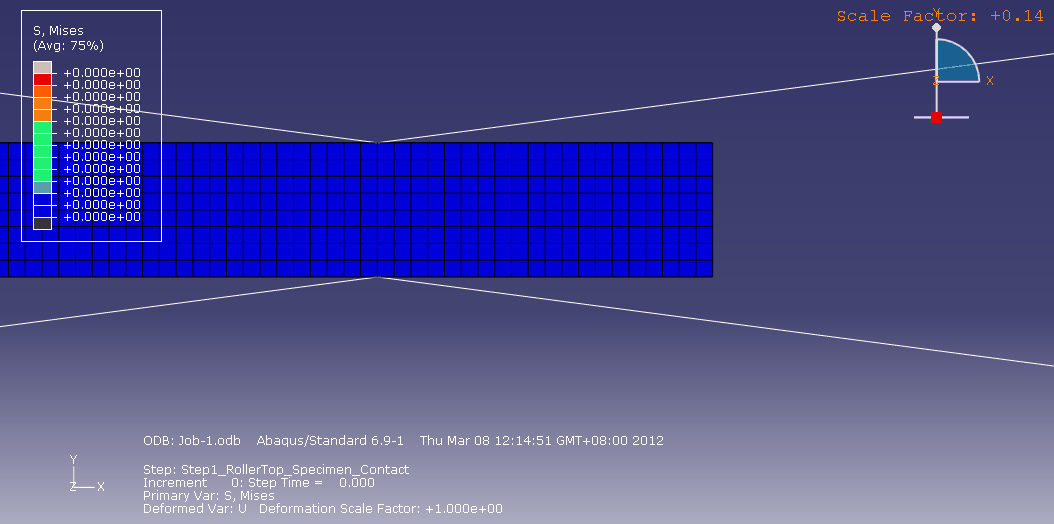

你的问题可能是因为你的轧辊模型建的不对,在截图中,轧辊施加给板材一个点载荷,非常容易造成不连续迭代,这在弹塑形分析中是非常忌讳的。
给点建议:
1.这个模型是轴对称的,没必要两个轧辊都建模,取一半就行了;
2.如果不关注轧辊的响应,可以选择圆形的解析刚体,平滑且节省计算时间,在解析刚体的建立过程中不能直接画圆,需要将一段一段的圆弧拼成圆,请注意
3.在塑形材料的定义中,最后一组数据的应变应尽量大于前面出现的应变,建议添加460,3这样的数据,这个没有也可以,不至于出错
2楼2012-03-08 12:40:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

张宗鹏

金虫 (初入文坛)

引用回帖:
2楼: Originally posted by 张宗鹏 at 2012-03-08 12:40:49:
你的问题可能是因为你的轧辊模型建的不对,在截图中,轧辊施加给板材一个点载荷,非常容易造成不连续迭代,这在弹塑形分析中是非常忌讳的。
给点建议:
1.这个模型是轴对称的,没必要两个轧辊都建模,取一半就行 ...

截图

看接触

3楼2012-03-08 12:42:24
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

linrn

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
xiegangmai(金币+1): 谢谢应助! 2012-03-08 18:02:19
轧辊网格划分太粗。
建议网格划分接近与于坯料的网格大小。

[ 发自手机版 http://muchong.com/3g ]
4楼2012-03-08 12:59:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whskycom

禁虫 (初入文坛)

本帖内容被屏蔽

5楼2012-03-08 15:48:45
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whskycom

禁虫 (初入文坛)

本帖内容被屏蔽

6楼2012-03-08 15:49:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whskycom

禁虫 (初入文坛)

本帖内容被屏蔽

7楼2012-03-09 06:33:57
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

星辉1990

铜虫 (小有名气)

想弱弱的请问一下,这是用什么软件做的模拟!我也做轧制,想学习模拟。多谢!
8楼2014-03-31 22:02:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

水木小虫

新虫 (初入文坛)

楼主的轧制过程模拟用的是Deform软件么
9楼2015-02-02 14:30:12
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

1026857577

铁虫 (初入文坛)

引用回帖:
7楼: Originally posted by whskycom at 2012-03-09 06:33:57
轧辊是  解析刚体,没有网格。可能是轧辊半径较大,计算机的是不圆弧,显示线段了。

楼主轧板的约束条件是怎么设的?
10楼2015-11-28 16:33:59
