请问这个标记晶格大小的箭头怎么标？
|
RT，这个TEM图中有晶格，请问大侠如何标记，如何测量晶格长度 又如何像图中一样 用这个箭头标记出来呢 谢谢 初学TEM 请各位大侠多多指教 |
回复此楼» 收录本帖的淘帖专辑推荐
 光电化学 | TEM分析 | C3N4 | 检测 |
| 陶瓷材料 |
» 猜你喜欢
单晶结构解析，各类疑难晶体数据处理和答疑
已经有38人回复
-
这个水相反应有没有催化剂促进发生
已经有4人回复
-
无机化学论文润色/翻译怎么收费?
已经有133人回复
-
Mn Me3TACN
已经有5人回复
-
求助最新的CCDC数据库升级包
已经有0人回复
-
高中化学教师求助：配合物一水硫酸四氨合铜的紫外可见吸收光谱数据
已经有2人回复
-
ACS omega，返修返回去目前为in peer review，求助进度问题
已经有4人回复
-
南开大学化学学院招收电催化方向2027级博士生、博士后
已经有27人回复
-
单晶解析，可协助单晶解析、精修、CIF 修正、错误排查
已经有0人回复
-
深圳大学化学与环境工程学院超分子团队招收2027级申请-考核制博士生
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 碳13标记小麦的话什么时候标记为好呢？标记完成之后什么时候收获标记的植株？
已经有3人回复
- 如何测量晶体的大小
已经有5人回复
- 分子标记方法该如何选择
已经有4人回复
- 晶面间距的测量
已经有7人回复
- 請問各位大俠如何?拈L度跟角度求得 晶格矢量(三斜晶系)
已经有8人回复
- 多肽标记FITC怎么接？
已经有5人回复
- 关于氧化锌晶粒大小对脱硫的影响，什么能垒啊，有没有相关的热力学数据支持
已经有6人回复
- 转贴：晶体解析中flack parameter的物理意义和取值范围
已经有4人回复
- 请教尺寸标注问题
已经有11人回复
- 晶格收缩与离子半径和晶面间距的关系
已经有7人回复
- MS的polymorph模块能用来计算无机物多晶型吗
已经有4人回复
- RSOFT中如何画出特殊横截面的带隙型光纤？如Kagome晶格
已经有4人回复
- 请问谁有arxiv网站的endorsement权限
已经有9人回复
- 求助Ce3+5d能级劈裂大小以及5d重心位置计算方法
已经有5人回复
- 介绍制备高反应性晶面二氧化钛的综述文章 BY Gao Qing (Max) Lu
已经有158人回复
- 请问晶体厚度的大小会影响颜色么？
已经有6人回复
- [color=Yellow]【求助】如何确定晶格大小[/color]
已经有4人回复
- 如何让这个箭头变弯
已经有7人回复
lichun1210(金币+5): 鼓励回帖交流~ 2012-02-21 06:20:03
|

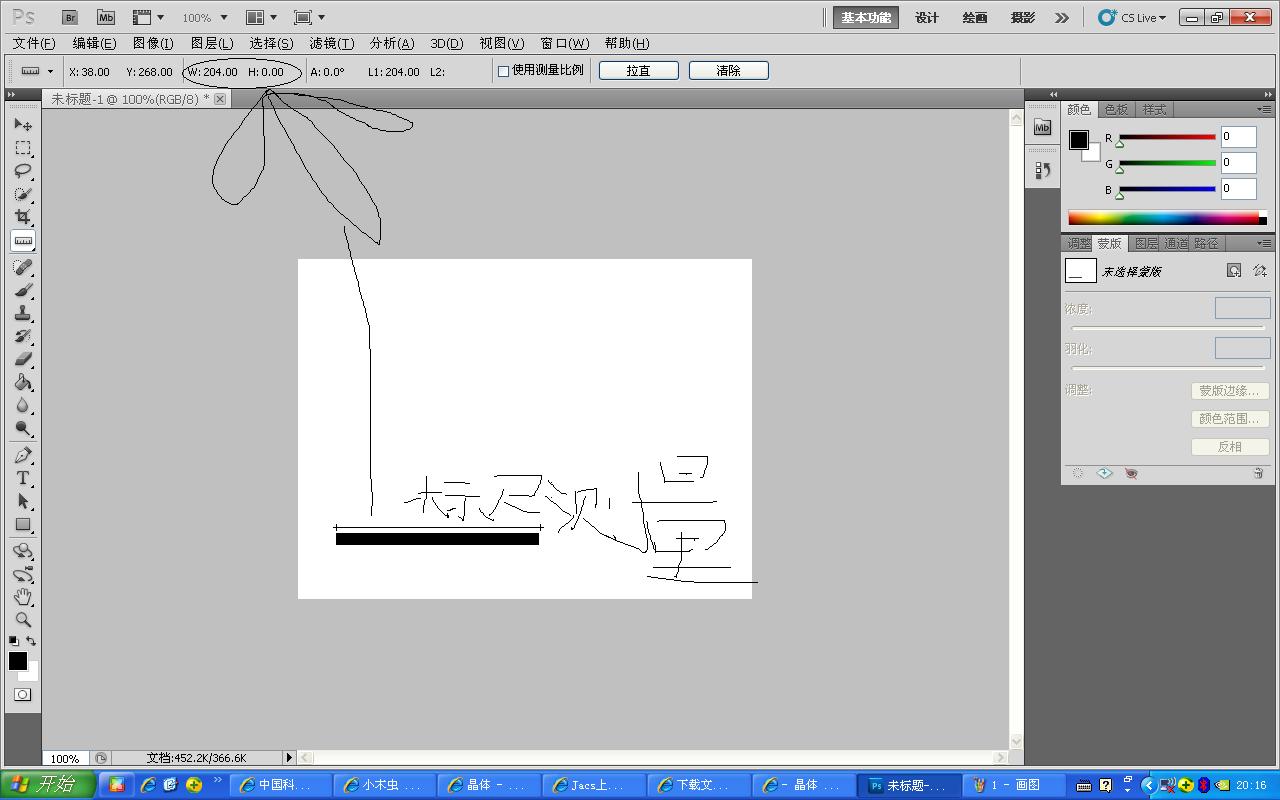

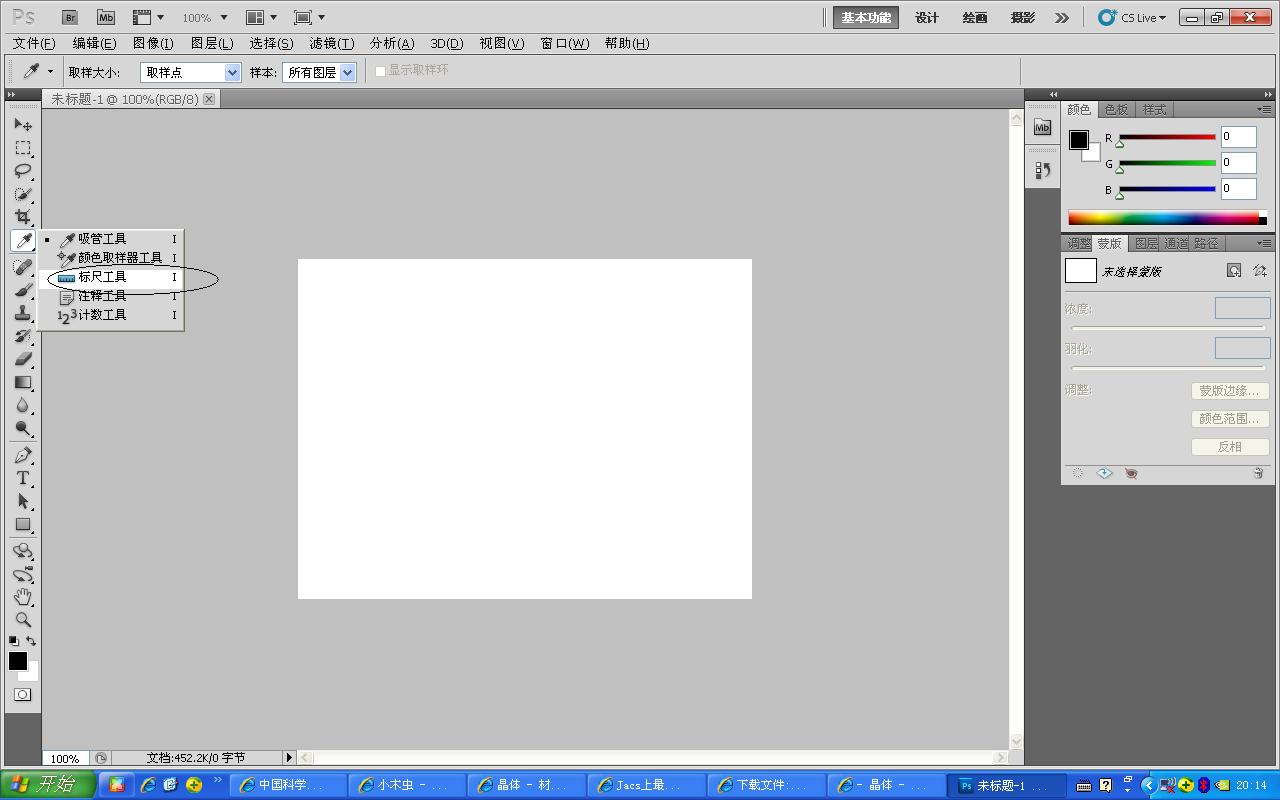

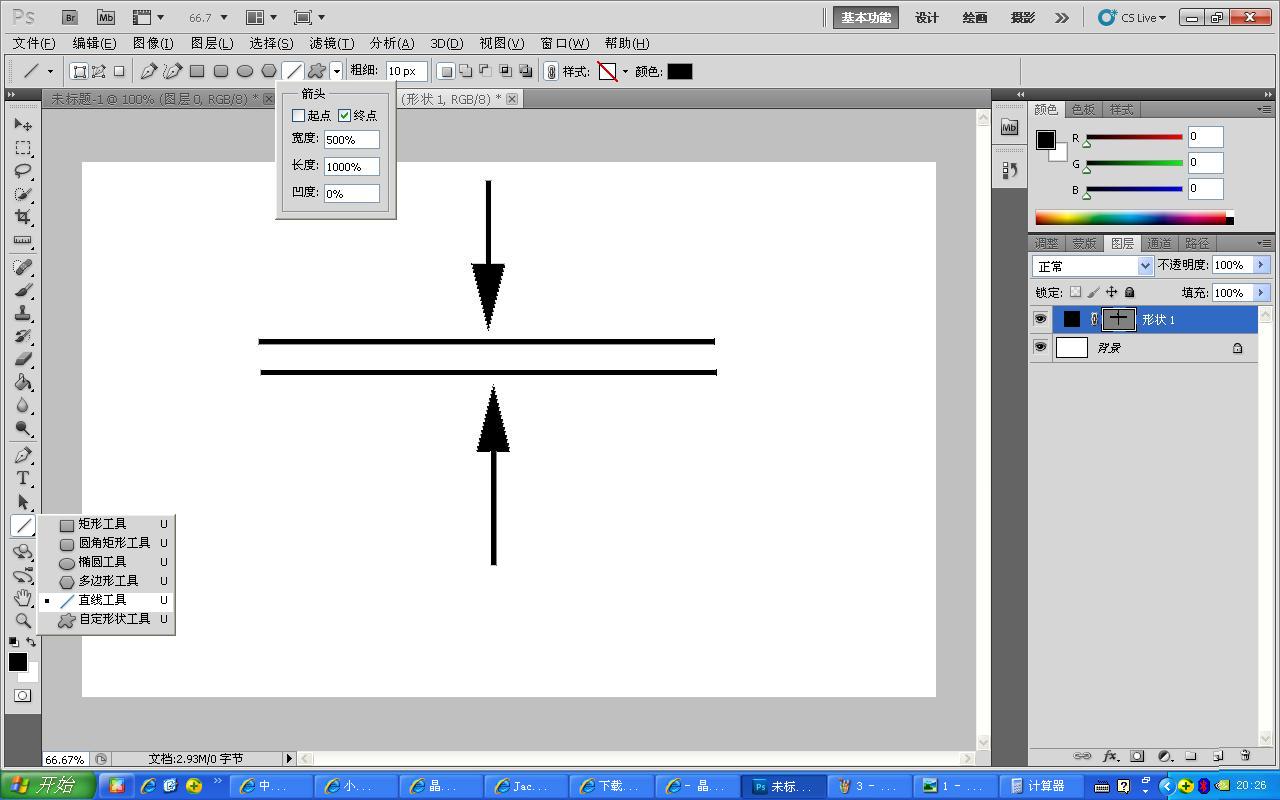

其实这是个很简单的东西！随便找个身边的师兄师姐问下就可以了！你非要发在这里做什么，服了！ 一般TEM左下方或者右下方都会有一个标尺，下面告诉你两种测量晶面间距的方法： 1 ps法： 首先利用测量工具量出标尺对应长度的‘像素’数（PS会有很明确的显示，见图片）， 比如标尺对应的是10nm，测量的像素数是500pixels， 那么一个像素对应的纳米数是 10/500=0.02nm/pixel ，然后去测量晶格面间距对应的像素数，比如为50pixel，则晶面间距是0.02×50=1nm。至于你说怎么画直线的问题，PS中有工具，直接用直线工具画 2 就是用dm3直接去测。  标尺工具的位置   |
2楼2012-02-20 20:29:11
wujiangjie
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 7947.1
- 散金: 34
- 红花: 2
- 帖子: 444
- 在线: 72.9小时
- 虫号: 578671
- 注册: 2008-07-04
- 专业: 生物化工与食品化工
3楼2012-02-20 23:59:52
wujiangjie
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 7947.1
- 散金: 34
- 红花: 2
- 帖子: 444
- 在线: 72.9小时
- 虫号: 578671
- 注册: 2008-07-04
- 专业: 生物化工与食品化工
4楼2012-02-21 00:02:08
|

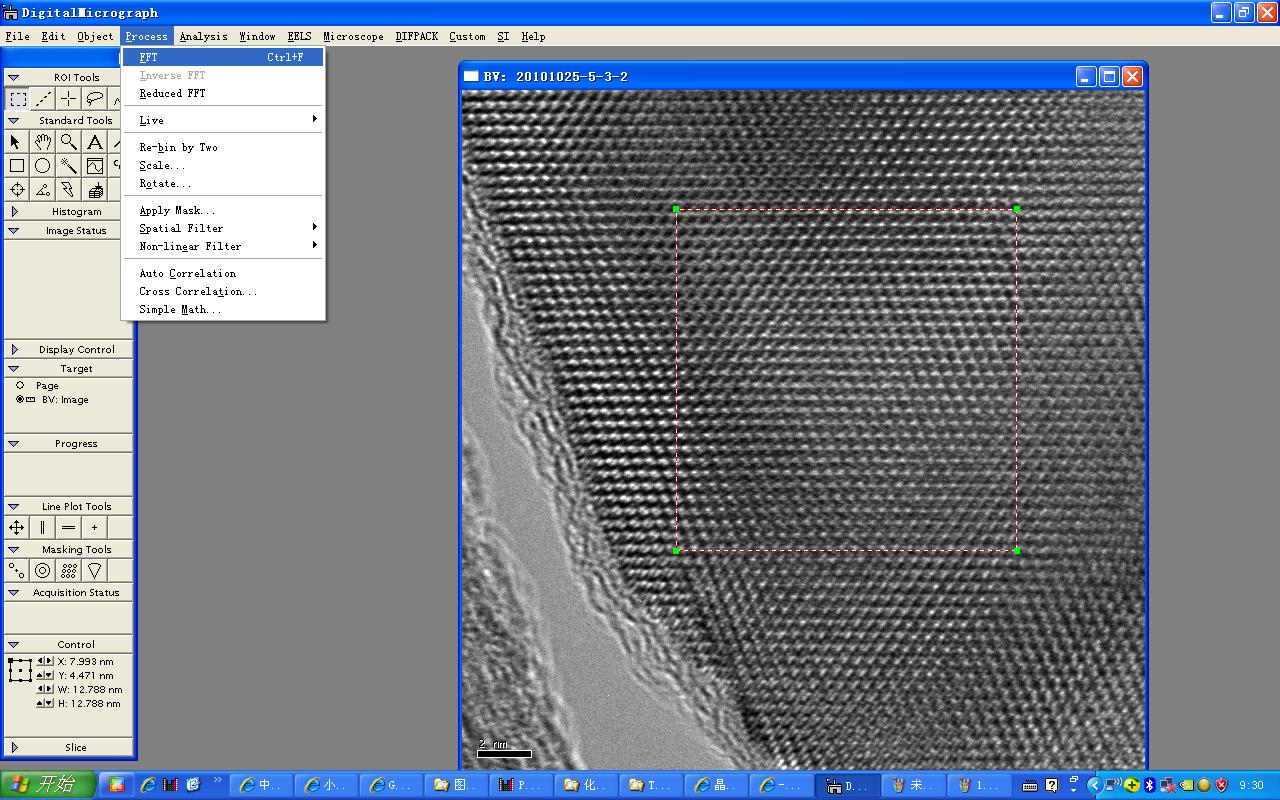

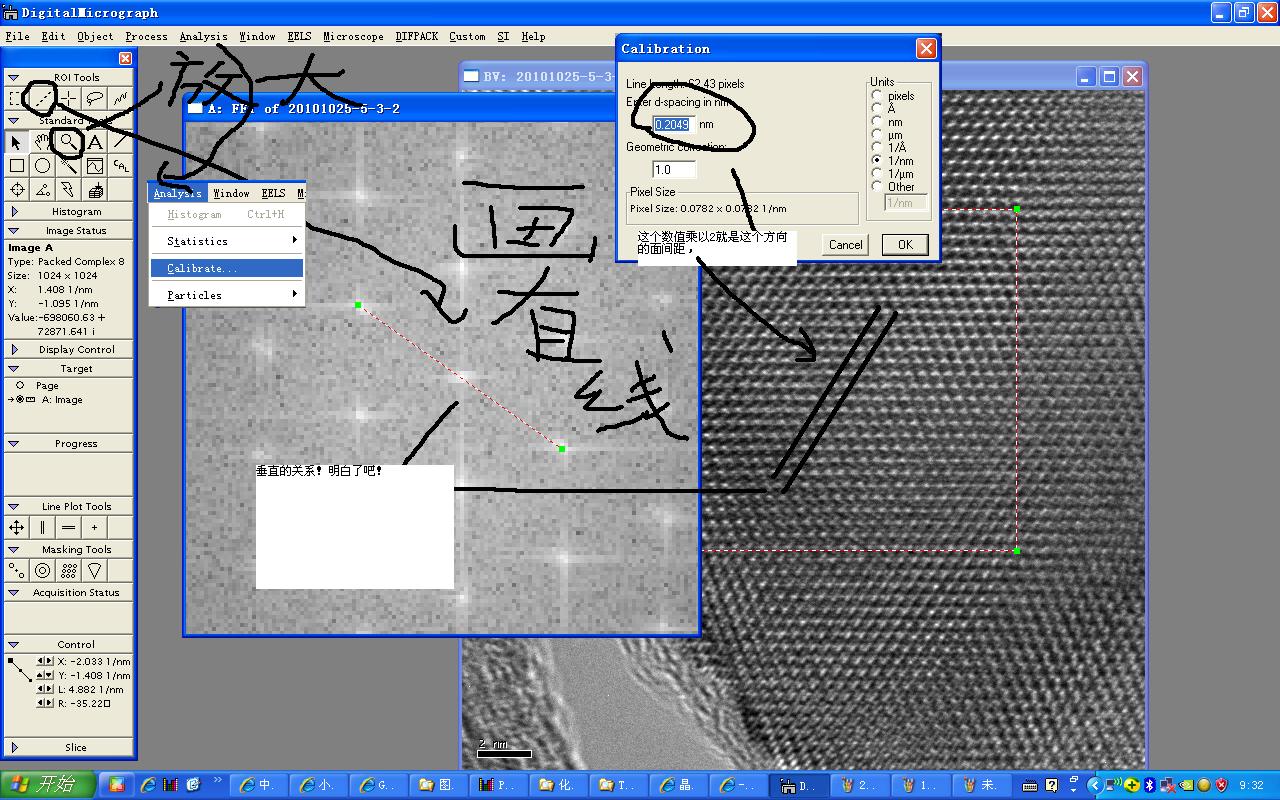

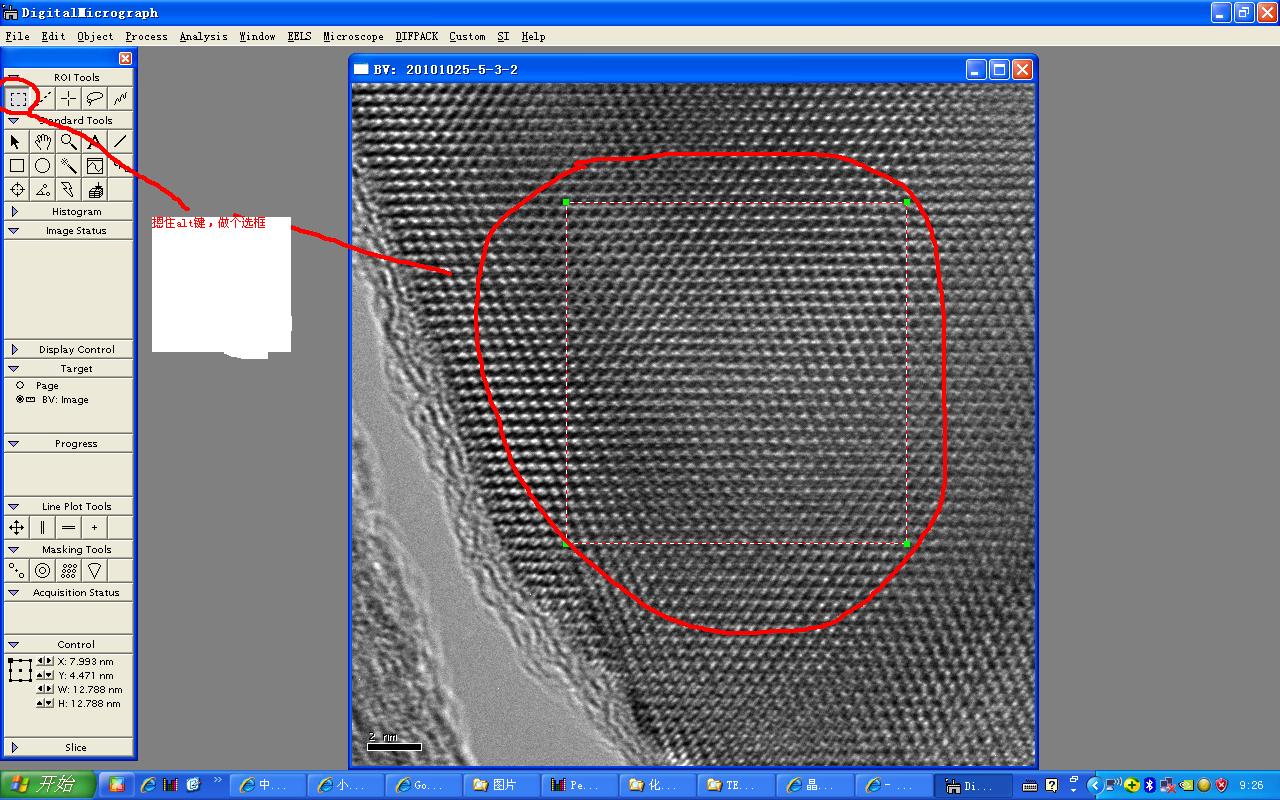

可能也是课题不同吧，做材料的一般都会！ 应该没有其他简单的方法！这个间距是必须要量出来的，要么你在dm3中测量出来以后直接在ps标记就可以了! dm3中的FET和calibrate可以测量，只是也一样啊！ 先做个正方形的选框（摁住alt建） 再做个FET（菜单栏/Process/FET） 在模拟出来的衍射图上对应的方向上做个直线， 再calibrate（菜单栏/analysis/calibrate）    |
