[求助] Catia机械有限元分析到最后出错提示

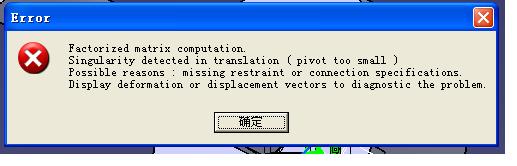

Catia静态分析一个产品组件,载荷和固定关系都定义好了,最后阶段弹出错误提示如图,不知道什么原因,请高手指教!!谢谢!

错误提示
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有3个 )

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

kaiyu: 回帖置顶 2012-02-20 16:51:19
kaiyu(金币+2): ★★★很有帮助 谢谢 2012-02-22 11:55:30
你做的是什么分析?静力还是动力学的?
如果是静力的话...你单元的质量可能太差或者其他原因...导致应力奇异现象....
如果是动力学的话....调整网格质量或者时间步...要么换显式的求解器....
4楼2012-02-20 09:17:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaiyu

木虫 (小有名气)

引用回帖:
: Originally posted by kingjinjing at 2012-02-20 09:17:53:
你做的是什么分析?静力还是动力学的?
如果是静力的话...你单元的质量可能太差或者其他原因...导致应力奇异现象....
如果是动力学的话....调整网格质量或者时间步...要么换显式的求解器....

静力分析,不知道为什么老是出现这个问题,质量太差怎么解决?或者还有什么原因呢?谢谢
5楼2012-02-20 16:51:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaiyu

木虫 (小有名气)

引用回帖:
: Originally posted by kingjinjing at 2012-02-21 13:42:43:
质量太差有很多方面的原因....
前处理时应处理下模型...把一些结构给简化....
不能全部一古脑的都导入进去....

设定合适的单元大小....
这样单元质量也会有所好转的....

关键是模型的全处理.....

简化就是删掉不必要的零部件吗?另外怎么样的单元大小才合适呢,比如一个100公分的柱体。单元质量主要和什么有关呢?
7楼2012-02-21 14:33:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
好象是病态矩阵...不能求逆
2楼2012-02-19 19:53:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaiyu

木虫 (小有名气)

引用回帖:
: Originally posted by kingjinjing at 2012-02-19 19:53:34:
好象是病态矩阵...不能求逆

怎么解决类似的问题呢?
3楼2012-02-19 20:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

引用回帖:
5楼: Originally posted by kaiyu at 2012-02-20 16:51:13:
静力分析,不知道为什么老是出现这个问题,质量太差怎么解决?或者还有什么原因呢?谢谢

质量太差有很多方面的原因....
前处理时应处理下模型...把一些结构给简化....
不能全部一古脑的都导入进去....

设定合适的单元大小....
这样单元质量也会有所好转的....

关键是模型的全处理.....
6楼2012-02-21 13:42:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

引用回帖:
7楼: Originally posted by kaiyu at 2012-02-21 14:33:11:
简化就是删掉不必要的零部件吗?另外怎么样的单元大小才合适呢,比如一个100公分的柱体。单元质量主要和什么有关呢?

简化就是把不影响结果的特征或者说对结果影响不大的特征删掉....
关于大小...这个要自己看着办
8楼2012-02-21 16:09:59
