[求助] 请教电子衍射图的对称斑点问题

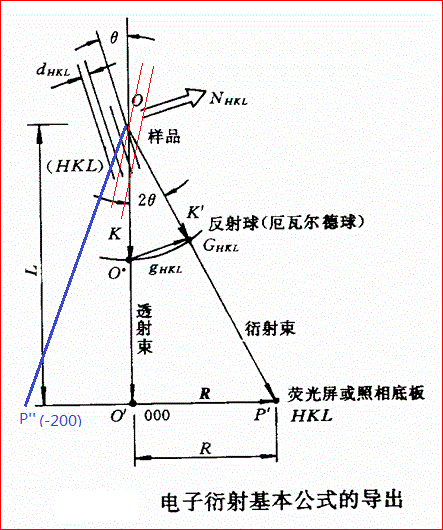

如图是电子衍射的原理图。如果单晶样品的晶面如图所示和入射电子束有个小夹角,则满足布拉格公式的条件下底片P'处会出现dhkl相对于的衍射斑点。假设这个衍射斑点是(200).
通常在底片的衍射斑点还能发现一个和这个(200)中心对称的一个斑点P''(-200). 请问这个对称的斑点是怎么形成的?根据上图示意图,P'是由该倾角的晶面衍射导致,那么P'相对于O'对称的那个点(-200),其对应衍射晶面方向应该和图中晶面对称倾斜才行。拍摄电子衍射的时候,晶体应该是不动的,我一直想不明白这个对称的斑点是怎么产生的(-200)。

[ Last edited by yqh1203 on 2012-2-18 at 21:44 ]
