[求助] 2273测的EIS数据，用copy page and data保存成TXT格式，怎么用Zsimpwin打不开？已有1人参与

如题，Zsimpwin打开时显示Invlid data format，寻求高手帮忙解决？非常谢谢。。。

[ 来自科研家族材料家族 ]

回复此楼

» 猜你喜欢

【2027级博士申请】双非硕・一作 SCI 3 篇（2篇CEJ 一区 Top）储能方向已经有15人回复
石墨电催化体系反应动力学：污染物浓度与反应速率的关联规律已经有0人回复
分析化学论文润色/翻译怎么收费? 已经有197人回复
海南大学杨金霖老师招收2027级博士生（储能电池方向）已经有8人回复
氮掺杂石墨阴极制备：掺杂量对氧还原活性的调控规律已经有0人回复
电催化CO2还原已经有1人回复
铁基负载石墨催化极板：金属活性位点的催化增效机制已经有0人回复
石墨电催化系统参数匹配原则：水质、电流与极距的协同设计已经有0人回复
锂金属电池求助已经有1人回复
石墨阴极电催化耦合臭氧：协同增效还是资源浪费？已经有0人回复
pH 对石墨催化极板反应选择性的影响：从自由基生成到副反应转向已经有0人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

太平广记五百卷txt格式电子书【转载】已经有32人回复
matlab中如何把数据保存成.txt格式？已经有8人回复
EIS谱图与Nyquist谱图是不是一样的啊？已经有15人回复
MATLAB输出图片转换为TIFF 格式图片已经有8人回复
写了篇综述投西北植物学报，有人知道该学报投稿格式么？已经有9人回复
SDS-page　分离胶不凝固已经有19人回复
a hard copy of the manuscript 是什么呀已经有7人回复
Copyright签中文名还是英文名已经有12人回复
【分享】格式试剂的总结-持续中，欢迎大家跟帖！已经有27人回复
【分享】Getdata取数据软件【已搜无重复】已经有38人回复

我行，一切皆有可能。。。

1楼 2012-02-13 15:41:00

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

shine-physics

铁杆木虫 (正式写手)

A Friend

应助: 1 (幼儿园)
金币: 7387.6
散金: 14
红花: 8
沙发: 16
帖子: 457
在线: 262.9小时
虫号: 375071
注册: 2007-05-18
性别: GG
专业: 凝聚态物性 II ：电子结构

Follow this way:
1) There should be three column data
2) Enter the only numeric data in Origin or Excel in following order
Frequency       Z'                Z"
e.g.
100000 12.1336 0.7686
57796.9 12.0851 0.33218
-----------    ----------    ------------
-----------    ----------    ------------
10000 12.3235 -0.2662
1056.35 12.9419 -0.98963
1000.00 12.9641 -1.02548
946.652 12.9877 -1.04271
17.302 17.8878 -19.2835
10 20.2676 -30.6225
9.46652 20.5525 -32.253
8.96151 20.8774 -33.8612
2.15443 40.9822 -118.312
2.0395 42.4549 -124.169
1.9307 44.0873 -130.274
3) Take data points up to 199 because "Zsimpwin 3.1" only supports below 200 datapoints

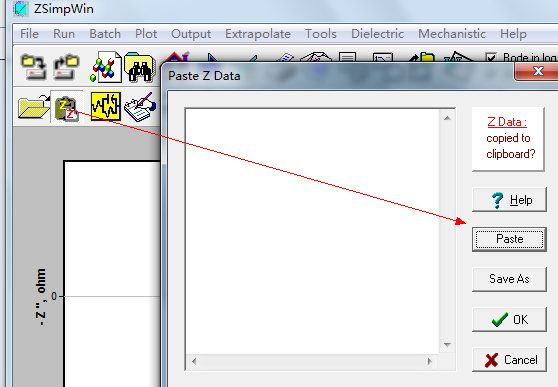

4) Copy these points and paste in "Z"icon folder and run appropriate Equivalent circuit model.
All the best.
