[求助] 模拟发热片电路的温度场分布

请问一下用ansys或者其他软件能不能模仿发热片通电后整个发热片的温度场分布？（发热片是氧化铝陶瓷做的，两片陶瓷间是金属线路）
想模仿发热片温度场分布主要是为了更好的进行电路设计，现有发热片通电时发热不均衡，中间比较红，有时会出现炸片问题。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-02-06 17:35:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

尹诗诗

新虫 (小有名气)
尹诗诗: 回帖置顶 2012-02-07 13:47:40
引用回帖:
2楼: Originally posted by key21c at 2012-02-06 22:59:09:
发热片是什么结构？我觉得也弄清楚热源的结构和分布，才好考虑下一步怎么去做。
我这里做过PCB板的加热，由于覆铜导线的厚度不均匀，也产生了加热不均匀的问题。

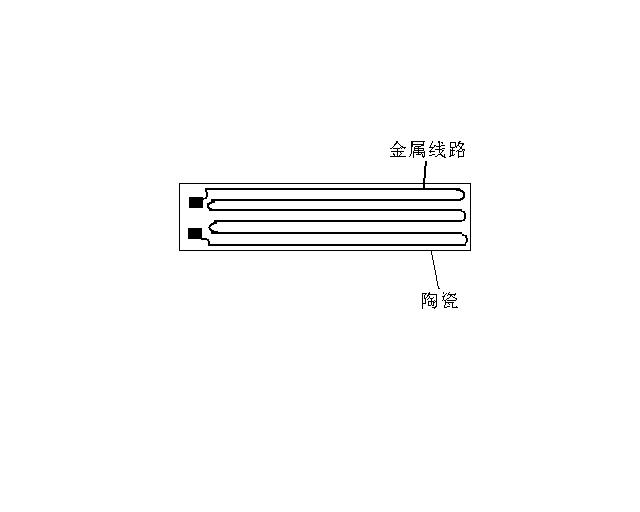

发热片的结构比PCB简单很多。我随便画了个简图，大概是这样子的。电路是在通电的时候发热。
我对ansys是一窍不通，所以向大家请教一下。

发热片结构简图
赞一下 回复此楼
3楼2012-02-07 13:46:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

key21c

铁杆木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai(金币+1): 鼓励讨论交流！ 2012-02-07 22:09:52
发热片是什么结构？我觉得也弄清楚热源的结构和分布，才好考虑下一步怎么去做。
我这里做过PCB板的加热，由于覆铜导线的厚度不均匀，也产生了加热不均匀的问题。
赞一下(1人) 回复此楼
key<—>lock
2楼2012-02-06 22:59:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

key21c

铁杆木虫 (小有名气)

【答案】应助回帖

★ ★
尹诗诗(金币+1): ★★★很有帮助 2012-02-08 10:51:36
xiegangmai(金币+2): 谢谢应助！ 2012-02-08 12:46:21
从实验上看 ，我估计是金属丝的电阻不均匀，或者四周有漏热，导致中间温度高。四周温度低，最好用红外热像仪拍照分析一下。

数值模拟，要考虑辐射、对流、内部的导热等，模拟结果与实际的偏差可能会挺大。
赞一下(1人) 回复此楼
key<—>lock
4楼2012-02-08 01:37:20
