[求助] 瞬心的确定

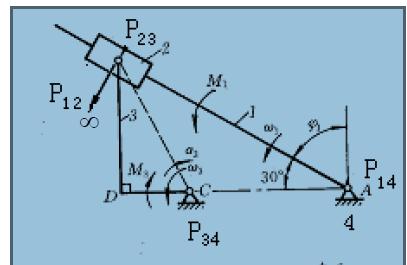

构件是直角类的怎么确定其瞬心位置啊

确定瞬心
回复此楼

» 猜你喜欢
简单就好
1楼 2011-12-28 20:24:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
lovibond(金币+1, 专家考核): 感谢专家交流 2011-12-30 08:49:09
以下不知是否可以回答你的问题
运用三心定理P13与P12,P23共线，另外P13与P14,P34共线
两线相交即可
在附图中具体构件做成什么形状是没关系的，只与运动副的类型及位置有关系
赞一下(1人) 回复此楼
2楼2011-12-30 08:23:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongbu

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼上回答的对；
首先能确定相接触两物体的瞬心，然后根据三心定理，找出两组瞬心就可以确定一个瞬心
赞一下 回复此楼
3楼2011-12-30 09:58:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shihezi513

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
运用三心定理，相关三个瞬心P24与P34,P23共线，另外P24与P14,P12共线.
P12是无穷远处，可以认为过P14与你图上的“P12”平行的一直线，
赞一下 回复此楼
4楼2011-12-30 12:27:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guiminking

新虫 (初入文坛)
楼上的应该都没帮到楼主。如果只是三心定理的话，楼主怎么会不知道。这题估计不是直接作图能解决的。
赞一下 回复此楼
5楼2011-12-30 23:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

箫剑箫剑

铁虫 (正式写手)
引用回帖:
楼: Originally posted by liuqh at 2011-12-30 08:23:01:
以下不知是否可以回答你的问题
运用三心定理P13与P12,P23共线，另外P13与P14,P34共线
两线相交即可
在附图中具体构件做成什么形状是没关系的，只与运动副的类型及位置有关系

有道理有道理，被构建的形状误导了
赞一下 回复此楼
简单就好
6楼2012-01-01 19:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shmily.

金虫 (著名写手)

米琪.
很形状没有关系...
赞一下 回复此楼
不相信有下辈子，这辈子不管发生什么事情，我都只想和你在一起。。
7楼2012-01-01 22:53:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by 箫剑箫剑 at 2012-01-01 19:01:50:
有道理有道理，被构建的形状误导了

如果是高副或某些特殊类型的低副瞬心是可能受形状影响的
赞一下 回复此楼
8楼2012-01-01 22:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by 箫剑箫剑 at 2012-01-01 19:01:50:
有道理有道理，被构建的形状误导了

如果是高副或某些特殊类型的低副瞬心是可能受形状影响的
赞一下 回复此楼
9楼2012-01-01 23:11:10
