[交流] 如何在FDTD仿真过程中激发出想要的光子晶体波导模式？ 已有1人参与

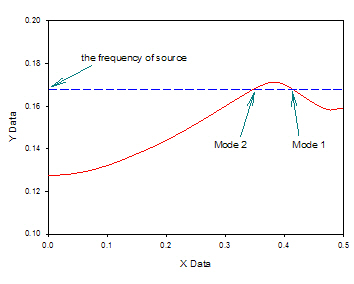

假设现在有一光子晶体波导，其波导模色散曲线如下图所示，光源的频率如下图中蓝色破折线所示，由于色散曲线的特殊性，当利用FDTD方法仿真光脉冲在其中传播情况时，往往会激发出多个模式，如图中所示mode1和mode2。我的问题是用啥方法才能只激发出单一模式，例如mode1，求高手指导！谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-12-26 21:31:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王小豆子啊

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问您这个问题解决了吗？您还在做光子晶体波导吗？我现在也在做光子晶体波导，不知道您方不方便，想与您交流一下？
赞一下 回复此楼
2楼2018-08-07 19:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdaobin

捐助贵宾 (正式写手)
引用回帖:
2楼: Originally posted by 王小豆子啊 at 2018-08-07 19:22:31
请问您这个问题解决了吗？您还在做光子晶体波导吗？我现在也在做光子晶体波导，不知道您方不方便，想与您交流一下？

现在Meep或FDTD Solutions中都可设置波导模式光源，可以选择模式。
赞一下 回复此楼
3楼2018-08-07 19:44:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王小豆子啊

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by wdaobin at 2018-08-07 19:44:44
现在Meep或FDTD Solutions中都可设置波导模式光源，可以选择模式。...

是这样啊，谢谢前辈～还想问您一下，如果确定了光源模式，比如TE模，还是有很多模式会是什么原因呀？矩形波导的单模传输条件可以适用于光子晶体波导吗？

发自小木虫IOS客户端
赞一下 回复此楼
4楼2018-08-08 14:27:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdaobin

捐助贵宾 (正式写手)
引用回帖:
4楼: Originally posted by 王小豆子啊 at 2018-08-08 14:27:00
是这样啊，谢谢前辈～还想问您一下，如果确定了光源模式，比如TE模，还是有很多模式会是什么原因呀？矩形波导的单模传输条件可以适用于光子晶体波导吗？
...

光子晶体波导有自己的单模条件，要设计它的能带结构，很多文献都有讲的
赞一下 回复此楼
5楼2018-08-08 21:56:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王小豆子啊

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by wdaobin at 2018-08-08 21:56:36
光子晶体波导有自己的单模条件，要设计它的能带结构，很多文献都有讲的...

额....您有相关的文献吗？可以给我推荐一下吗？

发自小木虫IOS客户端
赞一下 回复此楼
6楼2018-08-09 14:08:50
