[求助] origin

我只能画到这样   接下去不会画了       求指导
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 新建 Microsoft Office Word 文档.docx
  • 2011-12-24 15:00:59, 476.14 K

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

你想画成什么样呢?
2楼2011-12-24 15:16:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qucheng88

新虫 (初入文坛)

引用回帖:
: Originally posted by lqingh506 at 2011-12-24 15:16:26:
你想画成什么样呢?

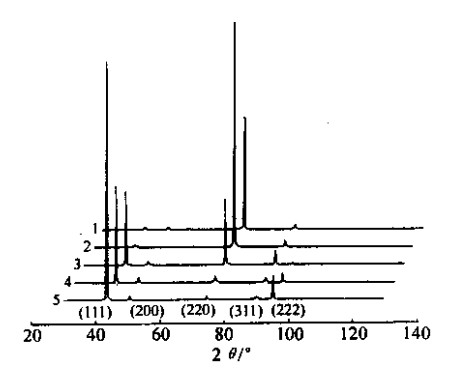

我想画成“求指导”后面那幅图的样子
3楼2011-12-24 22:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

把原始数据贴上来帮你画1
4楼2011-12-25 09:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qucheng88

新虫 (初入文坛)

引用回帖:
: Originally posted by lqingh506 at 2011-12-25 09:36:40:
把原始数据贴上来帮你画1

我只是想知道步骤   数据随便找几组XRD数据都行啊   我画出来的图底部都会有线条把图形框起来  成了封闭的图形
5楼2011-12-25 12:46:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waitingcxj

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
helllo,上面那个图做起来简单,不要用origin中的3D功能(比如有个waterfall,挺乱的,也不好改),具体步骤如下:
1、做好数据准备,然后导入,选择plot菜单栏,选中Special Line/Symbol中的Waterfall;
2、在选择Column中X为横坐标数据点,Y为其他变化的数据点,点击即可出现多数据线的图;
3、对已出现的图进行设置,去掉纵坐标的显示,然后在waterfall option中调节偏移量Offset,一般X轴可以是-10,其他Y轴40-70都可以,各条数据线的标记自己输入Text即可。
6楼2011-12-25 13:55:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jwucn

至尊木虫 (文坛精英)

引用回帖:
6楼: Originally posted by waitingcxj at 2011-12-25 13:55:17:
helllo,上面那个图做起来简单,不要用origin中的3D功能(比如有个waterfall,挺乱的,也不好改),具体步骤如下:
1、做好数据准备,然后导入,选择plot菜单栏,选中Special Line/Symbol中的Waterfall;
2、在 ...

good.
7楼2011-12-25 14:39:10
