| 查看: 3760 | 回复: 9 | ||||
yutian0414金虫 (正式写手)
|
[求助]

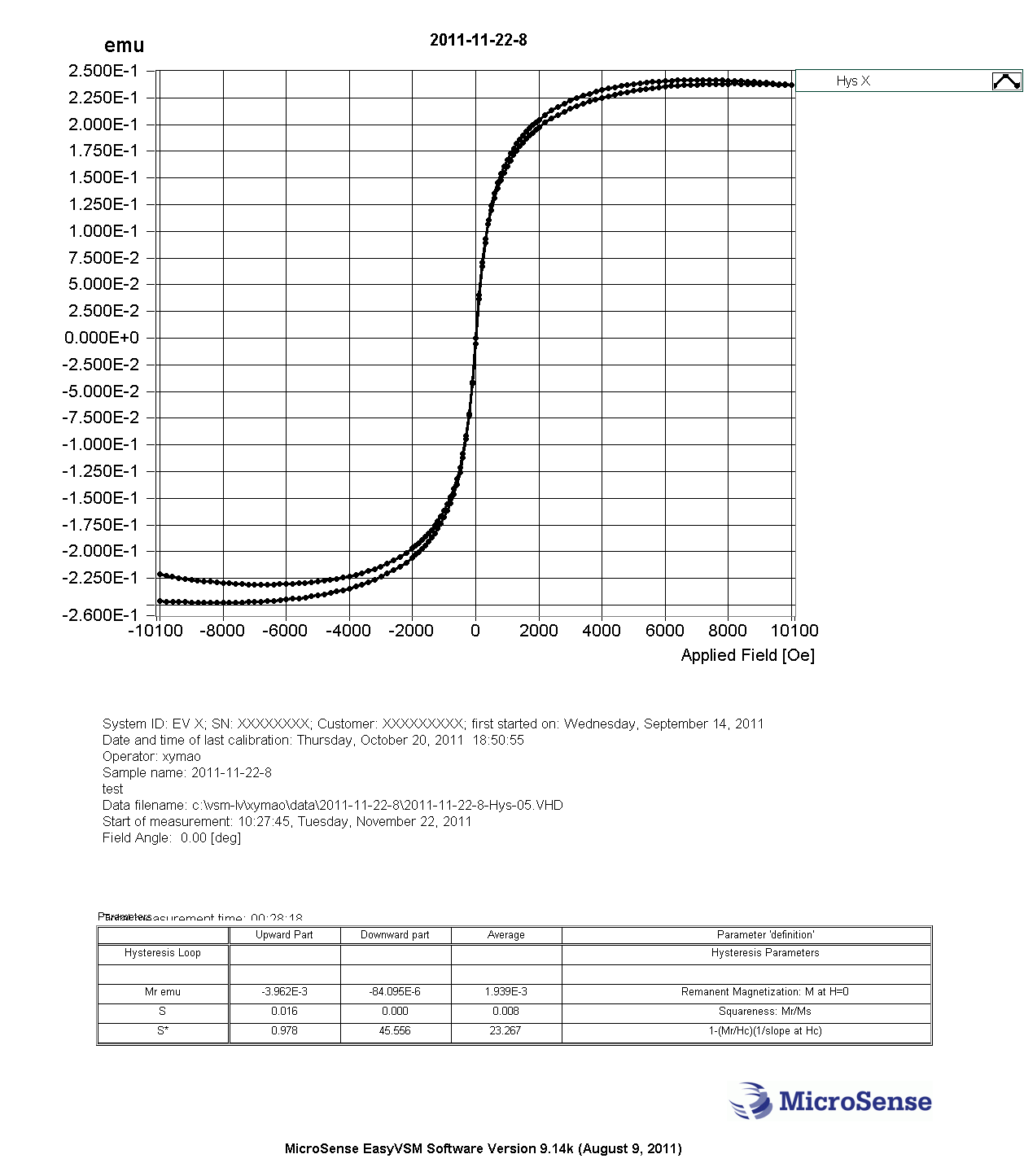

VSM的图怎么是这样的啊，不仅不是回线，饱和磁强度也太低了吧，（质量为0.1g左右）
|
|||
最近测量了纳米四氧化三铁的磁滞回线，但是我对磁学一窍不通啊，给出的图怎么和文献上的差很大啊，特别是如果按图中y轴的数据直接除以样品质量的话饱和磁强度太低了。样品质量为0.1g左右。 质量为0.0986 |
回复此楼» 收录本帖的淘帖专辑推荐
 四氧化三铁纳米颗粒制备、修饰及包覆 | 科研 |
» 猜你喜欢
一志愿北交大材料工程总分358求调剂
已经有4人回复
-
材料专硕322
已经有3人回复
-
336材料与化工085600求调剂
已经有5人回复
-
化学调剂
已经有16人回复
-
320分人工智能调剂
已经有8人回复
-
（调剂）一志愿报考哈尔滨工业大学0857资源与环境专业378分考生
已经有7人回复
-
331求调剂
已经有6人回复
-
材料334求调剂
已经有16人回复
-
308求调剂
已经有9人回复
-
332求调剂
已经有15人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 玻璃布增强环氧树脂复合材料层压板，测压缩强度
已经有4人回复
- 片剂强度和硬度是一个概念吗？
已经有3人回复
- 现在Elsevier旗下的期刊处理速度慢，是不是科学家抵制的结果？
已经有28人回复
- 高密度聚乙烯冲击强度 冲不断
已经有20人回复
- 自己本硕成绩单偏低 估计联培通过可能性不大，发此贴安慰自己落榜后不要太难过
已经有11人回复
- 有人跟教授套磁后被要求用SKYPE面试的么？
已经有7人回复
- 磁滞回线分析（薄膜样品）
已经有8人回复
- 为什么VASP算出来Gd的磁矩总是偏小？
已经有14人回复
- 转炉余热饱和蒸汽的合理利用
已经有4人回复
- 【求助】有机硅改性不饱和聚酯
已经有16人回复
- 纳米金粒子紫外吸收强度一直增大是为什么？（位置不变）
已经有15人回复
- 求：磁滞回线图中坐标的单位是什么？
已经有2人回复
- 请问VSM磁滞回线的超顺磁性问题？高手帮帮忙解答····
已经有15人回复
- 【求助】求做 VSM 振动样品磁强计 磁滞回线 比饱和磁化强度
已经有13人回复
encke
木虫 (著名写手)
- 应助: 14 (小学生)
- 金币: 3074.3
- 散金: 47
- 红花: 2
- 帖子: 1303
- 在线: 198.6小时
- 虫号: 255155
- 注册: 2006-05-27
- 专业: 金属结构材料
★
nofrunolif: 回帖置顶 2012-01-07 12:51:51
nofrunolif(金币+1): 追加奖励一个BB 2012-01-07 12:52:20
nofrunolif: 回帖置顶 2012-01-07 12:51:51
nofrunolif(金币+1): 追加奖励一个BB 2012-01-07 12:52:20
|
铁磁和顺磁是对立的，自然不是了。你这是纳米颗粒样品，不是强铁磁块体材料，容易引入基底等别的信息，你看饱和后曲线还有些下降的趋势，这可能是基底的抗磁行为，也可能跟纳米颗粒容易出现自旋玻璃类的冻结弛豫过程有关。总之不是强铁磁耦合，样品的状态（与是否被磁化过、温度历史等相关）对磁化曲线有影响，比如负场没重合，还有一定的磁滞，出现这样的情况是可能的，不能同典型铁磁磁化曲线相比。你既然对其不甚了解，就应该反复测量，把现象稳定下来再做分析，不然会进入不可知状态。 |
8楼2011-12-26 12:38:34
bqian1
木虫 (著名写手)
- 应助: 48 (小学生)
- 金币: 2132.2
- 红花: 3
- 帖子: 2200
- 在线: 105.7小时
- 虫号: 1457382
- 注册: 2011-10-23
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
2楼2011-12-24 02:49:18
铁磁铁电
金虫 (正式写手)
- 应助: 12 (小学生)
- 金币: 5704.5
- 散金: 237
- 红花: 1
- 帖子: 874
- 在线: 349.4小时
- 虫号: 1383989
- 注册: 2011-08-30
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
3楼2011-12-24 09:25:43
yutian0414
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1309.7
- 散金: 10
- 帖子: 363
- 在线: 58.3小时
- 虫号: 1466127
- 注册: 2011-10-29
- 性别: GG
- 专业: 无机合成和制备化学
4楼2011-12-24 09:27:35
bqian1
木虫 (著名写手)
- 应助: 48 (小学生)
- 金币: 2132.2
- 红花: 3
- 帖子: 2200
- 在线: 105.7小时
- 虫号: 1457382
- 注册: 2011-10-23
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
5楼2011-12-24 11:13:04
encke
木虫 (著名写手)
- 应助: 14 (小学生)
- 金币: 3074.3
- 散金: 47
- 红花: 2
- 帖子: 1303
- 在线: 198.6小时
- 虫号: 255155
- 注册: 2006-05-27
- 专业: 金属结构材料
6楼2011-12-25 14:53:18
yutian0414
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1309.7
- 散金: 10
- 帖子: 363
- 在线: 58.3小时
- 虫号: 1466127
- 注册: 2011-10-29
- 性别: GG
- 专业: 无机合成和制备化学
7楼2011-12-25 19:20:51
风之梦
木虫 (小有名气)
- 应助: 37 (小学生)
- 金币: 5863.2
- 红花: 6
- 帖子: 278
- 在线: 352.4小时
- 虫号: 211914
- 注册: 2006-03-08
- 性别: GG
- 专业: 无机非金属材料
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
nofrunolif(金币+2): 感谢交流 2012-01-07 12:51:57
yutian0414(金币+1): ★★★很有帮助 2012-01-07 13:04:07
感谢参与，应助指数 +1
nofrunolif(金币+2): 感谢交流 2012-01-07 12:51:57
yutian0414(金币+1): ★★★很有帮助 2012-01-07 13:04:07
|
1）你的磁化曲线应该是-1T-1T-(-1)T 这样测定的吧，开始时没有达到要求的温度，所以不能和后面闭合。 2）2000Oe附近可能改变了磁场的加载速率，有个比较大的loop 3）Z 轴位置也影响测量值（这个一般都会找磁化强度最大的位置来做测试）。 做完测试后建议测一下标准样品来判断是你样品的问题还是测试的问题。 确定测试没问题后，再仔细检查你样品结构和别人有什么不同 |
9楼2012-01-06 22:30:27
wd325
至尊木虫 (著名写手)
- 应助: 3 (幼儿园)
- 金币: 25220.2
- 散金: 21
- 帖子: 2125
- 在线: 191.7小时
- 虫号: 450444
- 注册: 2007-11-04
- 性别: GG
- 专业: 电磁环境与电磁兼容
10楼2012-01-12 15:06:44
