应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 腐蚀铝合金需要很长时间，另相η、η'的区别？
91/1返回列表
查看: 2806  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhs4276689

木虫 (正式写手)

[求助] 腐蚀铝合金需要很长时间，另相η、η'的区别？

1、我用混合酸（氢氟酸  1ml，盐 酸 1.5ml，硝 酸 2.5ml，水  95ml）腐蚀7075铝合金，标准上说10-20s即可，而我每次都要腐蚀1分钟以上，感觉还是很差，如图，腐蚀出来的晶界还不清楚，但亚晶界很清楚，这是怎么回事呢？
2、相η、η'的区别？

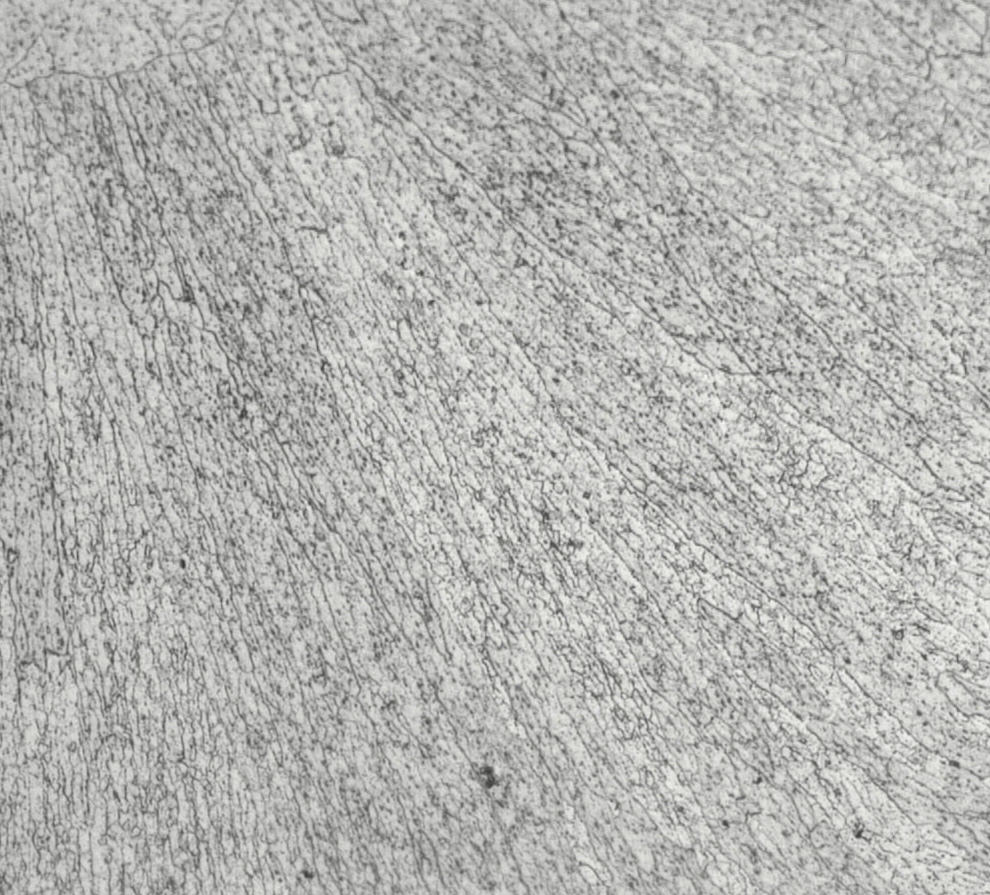

放大100倍的

[ Last edited by zhs4276689 on 2011-12-16 at 08:42 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-12-16 08:32:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你是什么加工状态啊
赞一下 回复此楼
2楼2011-12-16 09:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

修羽

铁杆木虫 (职业作家)

小木虫大神级管理员

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢交流 2011-12-16 09:33:32
zhs4276689(金币+2): ★有帮助 2011-12-25 14:39:10
这个楼主从哪里看出来是亚晶界，你要先把材料的热处理状态说清楚；如果是热变形过程的话，我怀疑是部分晶粒发生回复再结晶。仅是个人观点
赞一下(2人) 回复此楼
我们见到的太阳是8分钟之前的太阳，见到的月亮是1.3秒之前的月亮，见到一英里以外的建筑是5微秒之前的存在，即使你在我一米之外，我见到的也是3纳米秒以前的你.
3楼2011-12-16 09:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhs4276689

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 战国时代 at 2011-12-16 09:14:55:
你是什么加工状态啊

自由凝固，没有进行什么后续加工
赞一下 回复此楼
4楼2011-12-16 10:24:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhs4276689

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 修羽 at 2011-12-16 09:30:31:
这个楼主从哪里看出来是亚晶界，你要先把材料的热处理状态说清楚；如果是热变形过程的话，我怀疑是部分晶粒发生回复再结晶。仅是个人观点

没有进行后热处理，简单的说，就是铝液滴的自由凝固。对于亚晶界概念我也很模糊，但是请教师兄，他认为没有加特殊冷却条件下，若认为是晶粒，尺寸有些小，所以可能是亚结构
赞一下 回复此楼
5楼2011-12-16 10:28:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

修羽

铁杆木虫 (职业作家)

小木虫大神级管理员

【答案】应助回帖

★
zhyq8767(金币+1): 感谢发帖应助！ 2011-12-16 12:51:06
zhs4276689(金币+10): ★★★很有帮助 2011-12-25 14:40:06
引用回帖:
5楼: Originally posted by zhs4276689 at 2011-12-16 10:28:00:
没有进行后热处理，简单的说，就是铝液滴的自由凝固。对于亚晶界概念我也很模糊，但是请教师兄，他认为没有加特殊冷却条件下，若认为是晶粒，尺寸有些小，所以可能是亚结构

亚结构一般都是因为热加工形成的位错群，多边化，最后形成的亚结构，你这是自由凝固怎么可能产生亚结构。

PS:这个结构很像铝合金冷扎结构或者拉拔成型的组织，你找找相关资料看看，你才100倍，其实那些晶粒也不是很小，不能说明是亚结构
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

zhs4276689
我们见到的太阳是8分钟之前的太阳，见到的月亮是1.3秒之前的月亮，见到一英里以外的建筑是5微秒之前的存在，即使你在我一米之外，我见到的也是3纳米秒以前的你.
6楼2011-12-16 12:48:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhs4276689

木虫 (正式写手)
送鲜花一朵
引用回帖:
6楼: Originally posted by 修羽 at 2011-12-16 12:48:58:
亚结构一般都是因为热加工形成的位错群，多边化，最后形成的亚结构，你这是自由凝固怎么可能产生亚结构。

PS:这个结构很像铝合金冷扎结构或者拉拔成型的组织，你找找相关资料看看，你才100倍，其实那些晶粒也 ...

我以前不是学金属的，基础比较差，还请谅解。请继续看图，呵呵
在200倍图中标示出来的应该是一个晶粒吧？（腐蚀颜色不同，说明晶粒生长方向不同）
那在500倍图中看到的，类似小晶粒的，是什么呢？只是晶粒内部的枝晶网状结构？

谢谢

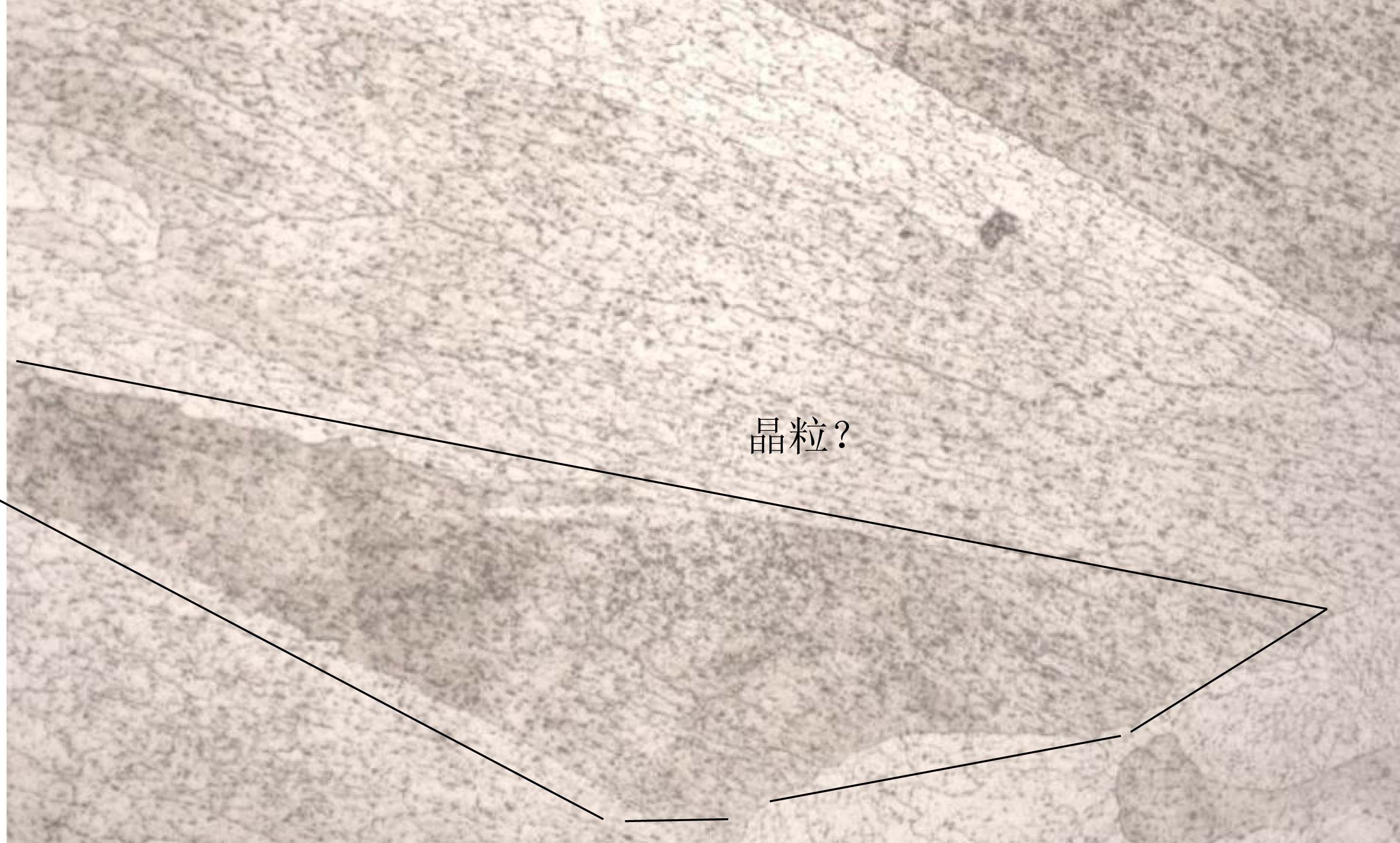

200倍

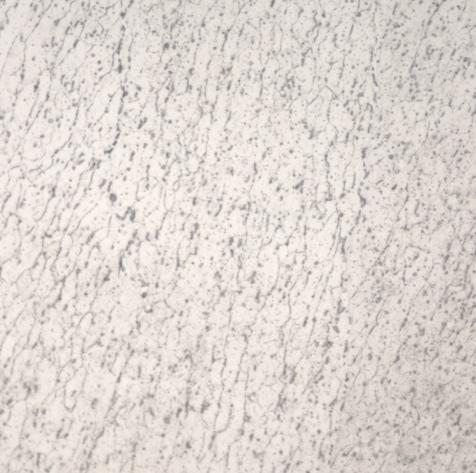

500倍
赞一下 回复此楼
7楼2011-12-17 07:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcuszy

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
aishan(金币+1): 感谢交流 2011-12-18 10:01:38
zhs4276689(金币+3): ★有帮助 2011-12-25 14:39:50
你好 请问你的7075铝合金是铸态的嘛？按你所说，“铝液滴的自由凝固”，请问具体是怎样一种凝固环境或者铸造工艺？？从你的金相照片看来，假如“铝液滴的自由凝固”的状态可以理解为铸态的话，可以肯定的是你在200倍处画的区域不是晶粒。其他的情况，实在不解，请明确铸造状态或者加工工艺。
不知我所说的有没有错误，请拍砖。
赞一下(1人) 回复此楼
8楼2011-12-17 22:50:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hou615917931

铜虫 (初入文坛)
铸态应该有比较明显的铸态三区域：细晶区、柱状晶区、中心等轴区。上图没看见任何迹象~
赞一下 回复此楼
9楼2012-04-10 10:21:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zhs4276689 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
