[求助] VASP 四方晶系（TiO2 anatase ）单胞建模 原子数的问题 麻烦大家指导

大家好，最近开始学习vasp。  现在对bulk TiO2  进行优化。
优化的过程中，一开始我是按照MS的转换建立POSCAR的。  但是在使用中发现1个问题：
          对于TiO2的单胞（MS转换给出的结果是16个O 16个Ti），实际一共cif单胞中中一共含48个原子（24个Ti 24个O） ，其中8个Ti和8个O在内部，其余16个Ti和16个O在面上。

          我的问题是            16:16比例不满足化学计量比，这个问题怎么理解？
         多谢大家，麻烦指导！

附件为 TiO2 锐钛矿的 cif  。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : tiO2 2007.cif
    • 2011-12-12 18:54:25, 2.76 K

» 收录本帖的淘帖专辑推荐

综合

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2011-12-12 18:54:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

ares119

铜虫 (小有名气)
ares119: 回帖置顶 2011-12-12 23:17:03
简单总结下，这个应该是MS对这个cif的读取的问题。  当然具体估计是因为对四方晶系出的普遍问题，还是其他问题。还没有验证其他体系。


简单对比一下，MS所做得单胞图。（或者MS所做得不是单胞图？）
问题就很清楚了。MS显示图有点歧义。

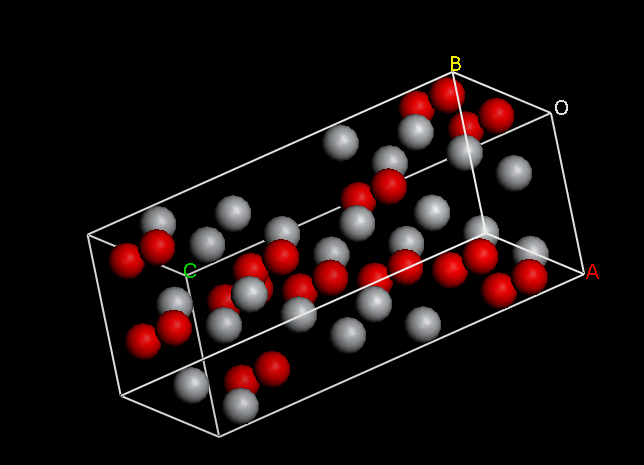

这是MS显示出得，包括所有32个原子的单胞。

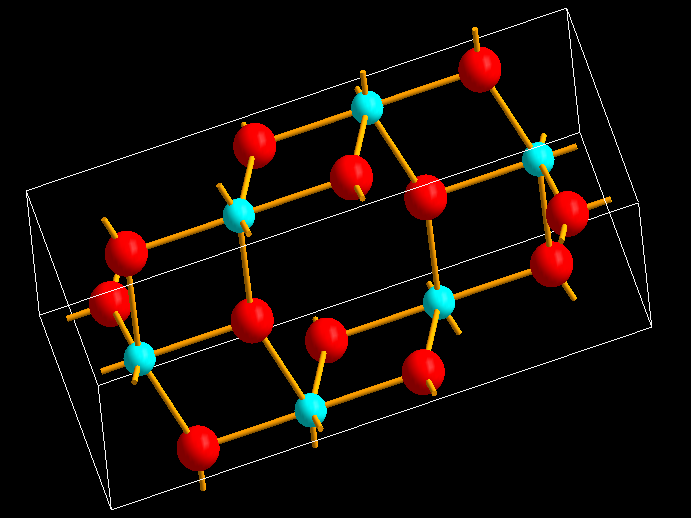

其他晶体软件做出来的，只有真正的18个原子的单胞。
赞一下 回复此楼
9楼2011-12-12 23:16:35
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sunyang1988

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
uuv2010(金币+1): 多谢指导！ 2011-12-12 21:42:54
面上算二分之一，边上四分之一，角上八分之一，不知道这个你考虑了没有
另外你这个cif文件没有问题，是1比2啊
赞一下(1人) 回复此楼
心之所向无惧无悔
2楼2011-12-12 19:52:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

06022045

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
uuv2010(金币+1): 很有可能 2011-12-12 21:43:08
是不是你建模以后，没有去掉对称性？
赞一下(1人) 回复此楼
3楼2011-12-12 19:58:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ares119

铜虫 (小有名气)
引用回帖:
楼: Originally posted by sunyang1988 at 2011-12-12 19:52:17:
面上算二分之一，边上四分之一，角上八分之一，不知道这个你考虑了没有
另外你这个cif文件没有问题，是1比2啊

请问您这个1比2是怎么看出来的  我有看过并算过这个cif。

cif单胞中中一共含48个原子（24个Ti 24个O） ，其中8个Ti和8个O在内部，其余16个Ti和16个O在面上。所以共含有16个Ti 16个O。
这个cif中没有在边上和角上的原子。

麻烦您在指导一下。您是用MS分析的么？
赞一下 回复此楼
4楼2011-12-12 21:38:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ares119

铜虫 (小有名气)
引用回帖:
楼: Originally posted by 06022045 at 2011-12-12 19:58:22:
是不是你建模以后，没有去掉对称性？

去掉对称性  得到的是原胞   没有去掉对称性 得到是单胞。   无论是否去掉，Ti，O的原子数目都不对。   你一般进行优化前，选用的是原胞还是单胞？
赞一下 回复此楼
5楼2011-12-12 21:39:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ares119

铜虫 (小有名气)
引用回帖:
楼: Originally posted by sunyang1988 at 2011-12-12 19:52:17:
面上算二分之一，边上四分之一，角上八分之一，不知道这个你考虑了没有
另外你这个cif文件没有问题，是1比2啊

麻烦您指导一下  您是如何分析为1:2的  顺便可以简单指导下  如何建立相应的POSCAR的？
赞一下 回复此楼
6楼2011-12-12 21:50:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyang1988

至尊木虫 (著名写手)

【答案】应助回帖

★
ares119(金币+10): 多谢！ 2011-12-12 23:09:30
fzx2008(金币+1): 谢谢指教 2011-12-13 08:49:08
你的cif文件中晶胞有两个对称性位置，Ti经过对称性操作在晶胞中有四个原子，O有八个，比例为1:2。在晶胞图上数出来也是这样啊
赞一下(1人) 回复此楼
心之所向无惧无悔
7楼2011-12-12 22:12:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ares119

铜虫 (小有名气)
引用回帖:
楼: Originally posted by sunyang1988 at 2011-12-12 22:12:05:
你的cif文件中晶胞有两个对称性位置，Ti经过对称性操作在晶胞中有四个原子，O有八个，比例为1:2。在晶胞图上数出来也是这样啊

我觉得是我们使用的软件不一样做成的吧。  我用得是MS不晓得您用得时什么软件。不过还是很感谢你的解释。
赞一下 回复此楼
8楼2011-12-12 23:09:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyang1988

至尊木虫 (著名写手)
可能是MS的错误，明天去办公室再看一下
一般很少出现这样的问题
赞一下 回复此楼
心之所向无惧无悔
10楼2011-12-12 23:49:03
