antbuster铁虫 (初入文坛)
|
[求助]
COMSOL中边界条件设定
|
|

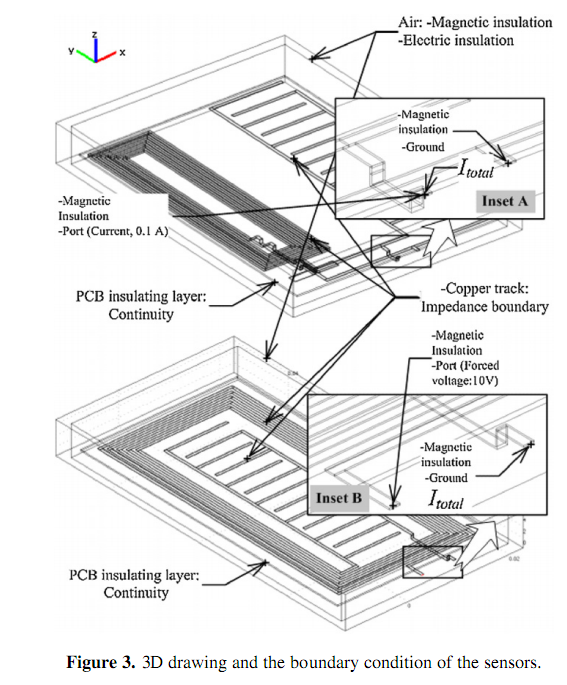

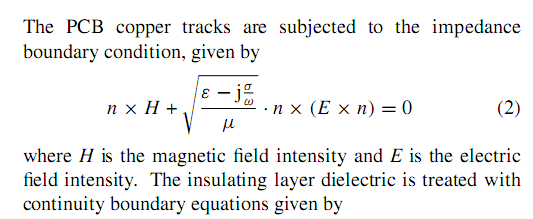

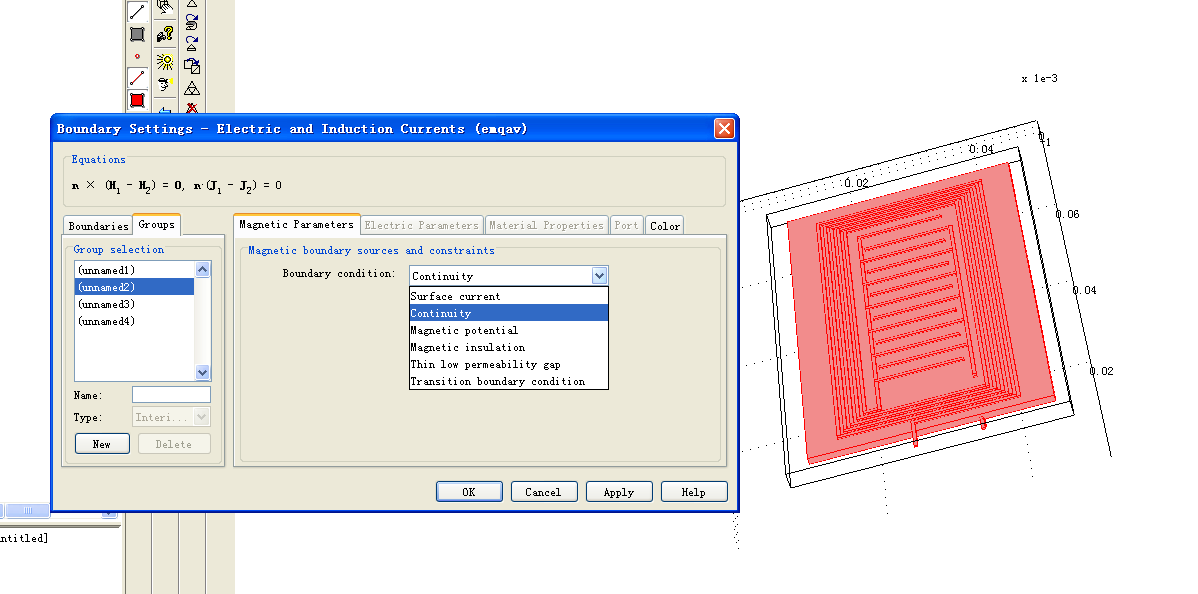

想按照一篇论文中的模型进行COMSOL模拟，但是按照论文中画好模型后，无法将其边界条件与文中设为一致，具体是无法将文中的copper track的边界条件设置为impedance boundary condition，只能设为continuity 看软件的帮助 发现 Impedance Boundary Condition are available on exterior boundaries 而我所画的copper track处于模型内部。 可是论文中确实把copper track的边界条件设置为impedance boundary condition了。而且我看模型库中的eddy currents 3d中，好像它也是将内部的plate设为了 impedance boundary condition。求助高手，是否可以将我的模型中的copper track的边界条件设置为impedance boundary condition。 ORZ PS：附件中分别为论文相应部分和我的模型  我的模型设置边界条件时的界面  论文中的模型  我的模型设置边界条件时的界面 |
