应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » 聚合物作用力的表征方法
111/1返回列表
查看: 2037  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

715568730

铁杆木虫 (著名写手)

[交流] 聚合物作用力的表征方法

假如一个由两种聚合共混而成的固体材料（5mm*5mm*1mm）里面存在某种作用力，但是这种作用力在材料里面并不是均匀的纯在，用什么方法能够把这种作用力进行表征呢？

[ 来自科研家族 高分子家族 ]
回复此楼

» 收录本帖的淘帖专辑推荐

高分子材料分析测试 高分子材料高性能化精细化

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-12-01 16:53:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

dididada8823

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
715568730: 回帖置顶 2011-12-13 22:23:35
引用回帖:
2楼: Originally posted by dididada8823 at 2011-12-01 18:22:29:
作剥离实验，或表面张力测试，

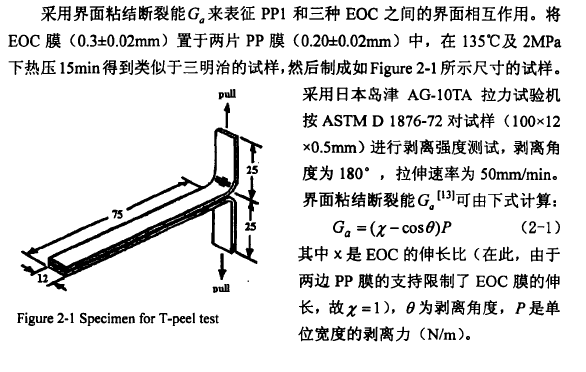

这方面的工作我现在还没有做过，只是看过相关文献，你可以找找看，附件里是剥离实验的过程。
赞一下(1人) 回复此楼
6楼2011-12-13 20:51:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyjqt

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
715568730: 回帖置顶 2011-12-13 22:22:45
同一相区内部性质相同，材料不均匀意味着分相，宏观观察均匀了就只能是微相分离。
你其实是想测量微相区内外的作用力差异以证明相分离的存在么？
与相区相关的首先可以尝试DSC，一般可以看出来的。
另外可以尝试做流变常规的模量-频率线（通常需要时-温等效扩展），并与两种纯物质相比较。若有分相肯定能看出振荡模量对频率的线有明显不同。频率其实相当于放大倍率，可以看到不同尺寸上的结构，具体的分子级解释需要咨询专门做流变的人，但是只看差异的话是可以的。
赞一下(2人) 回复此楼
7楼2011-12-13 21:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

dididada8823

木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
wgs8136(金币+1): 欢迎常来~~ 2011-12-01 23:09:38
715568730(金币+10): 忘发BB了，呵呵 2011-12-13 16:42:50
作剥离实验，或表面张力测试，
赞一下(2人) 回复此楼
2楼2011-12-01 18:22:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

715568730

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by dididada8823 at 2011-12-01 18:22:29:
作剥离实验，或表面张力测试，

请问剥离试验的主要思路是什么呢?谢谢哈  呵呵
赞一下 回复此楼
3楼2011-12-01 20:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctcc

金虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
wgs8136(金币+1): 欢迎常来~ 2011-12-01 23:09:51
不是均匀的存在？材料共混的不好么？还是不相容的，只在相界面？
赞一下(2人) 回复此楼
4楼2011-12-01 22:38:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

715568730

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by buctcc at 2011-12-01 22:38:34:
不是均匀的存在？材料共混的不好么？还是不相容的，只在相界面？

材料确实是不相容体系，也没有加入增容剂，直接做的共混。从电镜看，还是材料本身成分分布还是比较均匀的。
    按照文献上说，这样做应该会存在 一个n-pai 作用（他们是红外做的），具体出现在哪个位置也无法确定。
    我们也做过红外，但是没有任何变化，和老板讨论之后，老板提出这个作用可能是存在于相区尺寸小的区域（因为是不相容体系，采用共混法，想要达到均匀比较困难，但是有些小区域---小于20微米，还是比较均匀的），由于材料已经处理好，只希望从现有技术出发，看看能不能表征出来。
赞一下 回复此楼
5楼2011-12-02 13:10:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyjqt

铁杆木虫 (正式写手)
另外如果认为微相结构规律分布，可以尝试XRD
赞一下 回复此楼
8楼2011-12-13 21:02:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

715568730

铁杆木虫 (著名写手)
引用回帖:
6楼: Originally posted by dididada8823 at 2011-12-13 20:51:49:
这方面的工作我现在还没有做过，只是看过相关文献，你可以找找看，附件里是剥离实验的过程。

谢谢！
回复此楼
9楼2011-12-13 22:23:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

715568730

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by fyjqt at 2011-12-13 21:01:44:
同一相区内部性质相同，材料不均匀意味着分相，宏观观察均匀了就只能是微相分离。
你其实是想测量微相区内外的作用力差异以证明相分离的存在么？
与相区相关的首先可以尝试DSC，一般可以看出来的。
另外可以尝 ...

学习了。谢谢！
回复此楼
10楼2011-12-13 22:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
11楼2013-04-02 21:25:45
已阅   申请PEPI   回复此楼   编辑   查看我的主页
相关版块跳转 我要订阅楼主 715568730 的主题更新
111/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
