[求助] 为什么我的CV数据用autolab作图与origin作图的结果不一样呀？

第一次做实验，用autolab自身带的软件分析，图片太诡异，直接就像一个大恐龙。
而把数据导入origin里面，做出来的图就还好了，为什么两个差距这么大呢？
还有一点，用autolab看，里面的电流没有负值，而origin里面却有，这是怎么回事啊？

附图

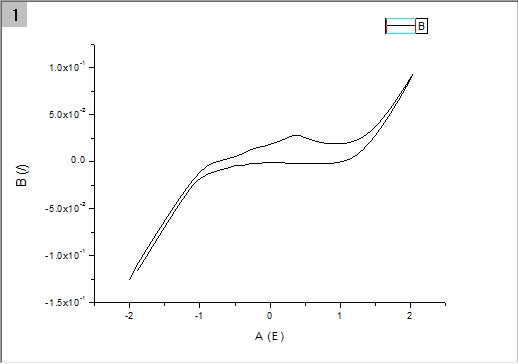

origin作图

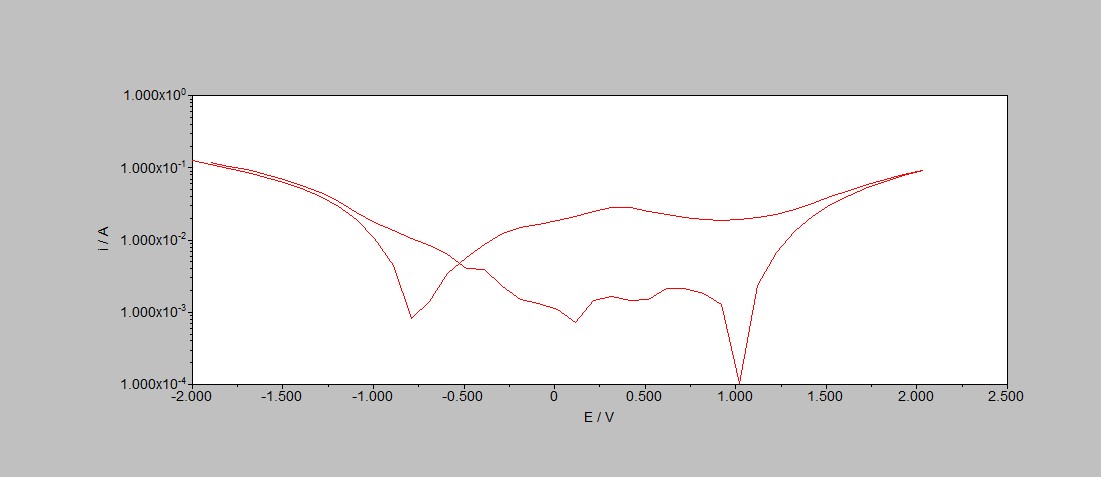

autolab作图

[ Last edited by yuquanyao on 2011-11-30 at 15:21 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
每个人都是一个能量源，要勇于向周围传递正能量！
1楼 2011-11-30 15:19:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

zhy_john

银虫 (小有名气)

【答案】应助回帖

yuquanyao(金币+5): 就你的这个问题！我怎么什么都不懂！ 2011-12-02 20:50:23
yuquanyao: 回帖置顶 2011-12-02 20:50:25
你的autolab的纵坐标轴弄错了，你选择了log的形式，而不是正常的。。。。你双击你的纵坐标（不要双击数字），你就可以修改了。。。希望能帮上忙。。。
赞一下 回复此楼
11楼2011-12-02 20:19:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主
高手们能不能给个指导？原来没有做过啊？
赞一下 回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
2楼2011-11-30 15:44:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主
大家能不能给点力啊！怎么一个回复的都没有哦/
赞一下 回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
3楼2011-11-30 20:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)

【答案】应助回帖

★
hejin04c(金币+1): 支持 2011-12-01 08:19:57
yuquanyao(金币+2): 2011-12-02 19:26:14
yuquanyao(金币+2): 2011-12-02 19:29:21
可能是你XY轴选择有问题
赞一下(1人) 回复此楼
4楼2011-11-30 23:30:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiangsophie

铜虫 (小有名气)

【答案】应助回帖

yuquanyao(金币+2): 2011-12-02 19:26:23
看不到图，根据我的作图经验AUTOLAB出的和origin做出来的图是一致的
赞一下 回复此楼
5楼2011-12-02 15:45:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhyq8767

荣誉版主 (文坛精英)

优秀版主优秀版主

【答案】应助回帖

yuquanyao(金币+3): 这个应该没有多大的影响吧？曲线明显是不一样的。 2011-12-02 19:27:03
你把坐标标尺改成一样的应该一样了吧
赞一下 回复此楼
人这辈子没法做太多事情，所以每一件都要做到精彩绝伦。
6楼2011-12-02 15:50:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)

蓝博士

【答案】应助回帖

yuquanyao(金币+4): 怎么选轴？我做的时候没有选呀？ 或者有autolab的操作说明吗？ 2011-12-02 19:27:44
应该是一致的，但是你这个肯定做的时候选轴的时候出问题了。
赞一下 回复此楼
蓝精灵
7楼2011-12-02 16:01:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

markmao09

银虫 (小有名气)

【答案】应助回帖

yuquanyao(金币+2): 如果导出的数据再舍弃，是不是差距会更大啊？ 2011-12-02 19:28:33
Y轴的标尺范围autolab明显比Origin大得多，仔细看看导出的数据有哪些是应该舍弃的
赞一下 回复此楼
8楼2011-12-02 16:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主
引用回帖:
4楼: Originally posted by 战国时代 at 2011-11-30 23:30:02:
可能是你XY轴选择有问题

那怎么选择呢？
回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
9楼2011-12-02 19:25:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuquanyao

荣誉版主 (知名作家)

小背包

优秀版主优秀版主
引用回帖:
7楼: Originally posted by mlanqiang at 2011-12-02 16:01:53:
应该是一致的，但是你这个肯定做的时候选轴的时候出问题了。

怎么选轴？我做的时候没有选呀？ 或者有autolab的操作说明吗？
赞一下 回复此楼
每个人都是一个能量源，要勇于向周围传递正能量！
10楼2011-12-02 19:28:52
