[求助] 在legend上怎么输应变率符号

在MATLAB中怎样给legend中的字母上加一点，在线等。。谢谢~~希望大家帮帮我。

我要画一个图，图中的legend上有应变率符号，ε上面那个点实在弄不出来。。后来用text命令能够输出了，但是好不清晰啊。。不知道直接用legend能不能出来那个点啊

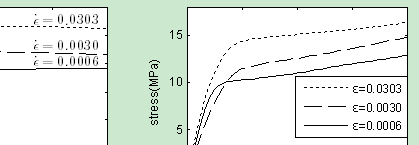

从图中比较还是挺明显的。legend（右边的）的要清楚很多。

两种方法效果比较

[ Last edited by cyzhixue on 2011-11-22 at 21:25 ]

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

1楼 2011-11-22 21:23:10

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

lds588

铁杆木虫 (著名写手)

愚钝

应助: 15 (小学生)
金币: 10949.6
散金: 2018
红花: 5
帖子: 1444
在线: 206.3小时
虫号: 890720
注册: 2009-11-01
专业: 凝聚态物性I:结构、力学和

【答案】应助回帖

cyzhixue(金币+20): 谢谢，这个可以输出应变率符号。只是稍微不太清楚 2011-11-23 14:09:20

引用回帖:

1楼: Originally posted by cyzhixue at 2011-11-22 21:23:10:
在MATLAB中怎样给legend中的字母上加一点，在线等。。谢谢~~希望大家帮帮我。

我要画一个图，图中的legend上有应变率符号，ε上面那个点实在弄不出来。。后来用text命令能够输出了，但是好不清晰啊。。不知道直 ...

figure('color','white','units','inches','position',[2 2 4 4]);
h = text('units','inch', 'position',[.2 1], ...
'fontsize',14, 'interpreter','latex', 'string',...
['$$m \ddot y = -m g + C_D \cdot {1 \over 2}'...
'\rho {\dot y}^2 \cdot A$$']);
我想这个会对你有帮助
