[求助]

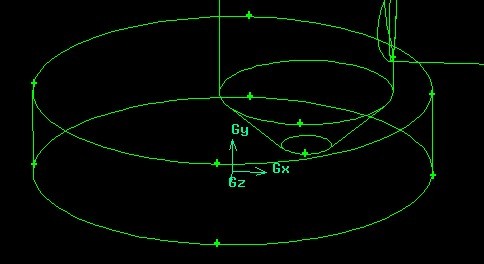

高手们帮忙看一下这个面要设置成类型 要怎样设置才可以 让流体通过
|

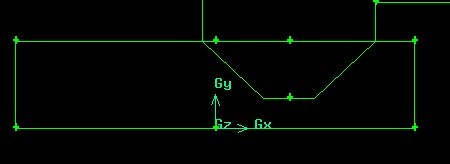

就是圆锥体的下表面 该怎样设置呢 |
回复此楼» 猜你喜欢
跳槽后在研项目怎么办？
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有10人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有9人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 高手 帮忙看看这两数据
已经有5人回复
- 学流体仿真的以后都干什么？
已经有24人回复
enjoyingmo
银虫 (小有名气)
- 应助: 23 (小学生)
- 金币: 396.6
- 散金: 85
- 红花: 4
- 帖子: 94
- 在线: 79小时
- 虫号: 1414441
- 注册: 2011-09-23
- 性别: GG
- 专业: 环境工程
2楼2011-11-22 16:07:37
wuming524
专家顾问 (著名写手)
石化蛀虫
-
专家经验: +136 - 应助: 147 (高中生)
- 贵宾: 0.016
- 金币: 37295.8
- 红花: 42
- 沙发: 1
- 帖子: 1316
- 在线: 802.6小时
- 虫号: 556258
- 注册: 2008-05-10
- 性别: GG
- 专业: 能源化工
- 管辖: 仿真模拟
【答案】应助回帖
★ ★
enjoyingmo(金币+2): 这个我知道 可是那样的话 下面这个大的圆柱体就不能生成结构网格啦 还有其他方法么 2011-11-22 20:07:15
xiegangmai(金币+2): 谢谢应助！ 2011-11-22 23:35:40
ben_ladeng: 专家考核存档 2011-11-25 06:43:51
enjoyingmo(金币+2): 这个我知道 可是那样的话 下面这个大的圆柱体就不能生成结构网格啦 还有其他方法么 2011-11-22 20:07:15
xiegangmai(金币+2): 谢谢应助！ 2011-11-22 23:35:40
ben_ladeng: 专家考核存档 2011-11-25 06:43:51
| 这个好办，想把两个体合并，然后建一个锥体或者提前复制一个合并前的锥体，用这个锥体去split这个合并体，注意选上connected（意思是分割之后之间还是联通的）然后把除圆锥面的面设置成wall。就ok啦~~good luck！ |
3楼2011-11-22 19:56:32
