[求助] 怎样用对应颜色填充已知的发光光谱？

怎样用对应颜色填充已知的发光光谱？matlab或其他方法都可以。请详细说明。

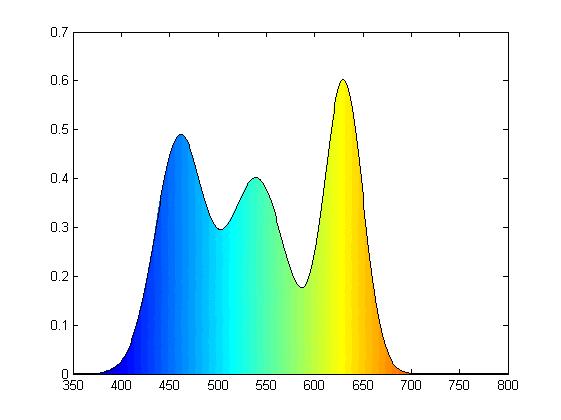

效果请见附图
回复此楼

» 收录本帖的淘帖专辑推荐

稀土和过渡金属掺杂的无机发光材料

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2011-11-20 10:35:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

hx12071993

金虫 (小有名气)

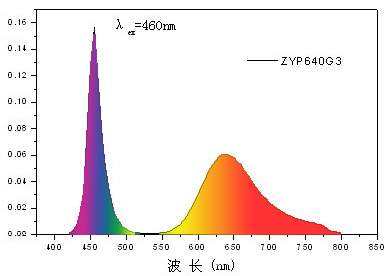

不知道下面的图行不行
怎样用对应颜色填充已知的发光光谱？
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

jiym0291
14楼2015-01-04 17:46:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abingxueb

木虫 (著名写手)
感觉也可能是Ai 或者CD画出来的，渐变
赞一下(1人) 回复此楼
13楼2012-12-13 15:23:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

littlesxux

铁虫 (正式写手)

QQ77486526
★
jjdg(金币+1): 感谢参与 2011-11-21 11:19:50
引用回帖:
1楼: Originally posted by phyzlc at 2011-11-20 10:35:31:
怎样用对应颜色填充已知的发光光谱？matlab或其他方法都可以。请详细说明。
效果请见附图

同问，我用的是ORIGIN来作图，象你图中所示，俺不会哦。
赞一下(1人) 回复此楼
2楼2011-11-21 09:15:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheer2011
3楼2011-11-21 09:20:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wpp39

新虫 (初入文坛)
俺也不懂啊，有答案了就分享一下吧
赞一下 回复此楼
虚心向大家请教，希望能互相帮助
4楼2011-11-22 12:54:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangzhiguang

至尊木虫 (文坛精英)

【答案】应助回帖

★
phyzlc(金币+10): 非常感谢，先学习一下，再向您请教。 2011-11-22 16:21:20
余泽成(金币+1): 谢谢参与应助！ 2011-12-02 17:32:32
使用matlab应该是用fill函数来填充
赞一下(1人) 回复此楼
好好学习,天天向上!
5楼2011-11-22 13:35:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangzhiguang

至尊木虫 (文坛精英)

【答案】应助回帖

★
jjdg(金币+1): 感谢参与 2011-11-22 20:43:16
利用二维绘图函数patch，我们可绘制填充图．绘制填充图的另一个函数为fill．

下面的例子绘出了函数humps（一个Matlab演示函数）在指定区域内的函数图形．

例10：用函数patch绘制填充图

fplot('humps',[0,2],'b')

hold on

patch([0.5 0.5:0.02:1 1],[0 humps(0.5:0.02:1) 0],'r');

hold off

title('A region under an interesting function.')

grid

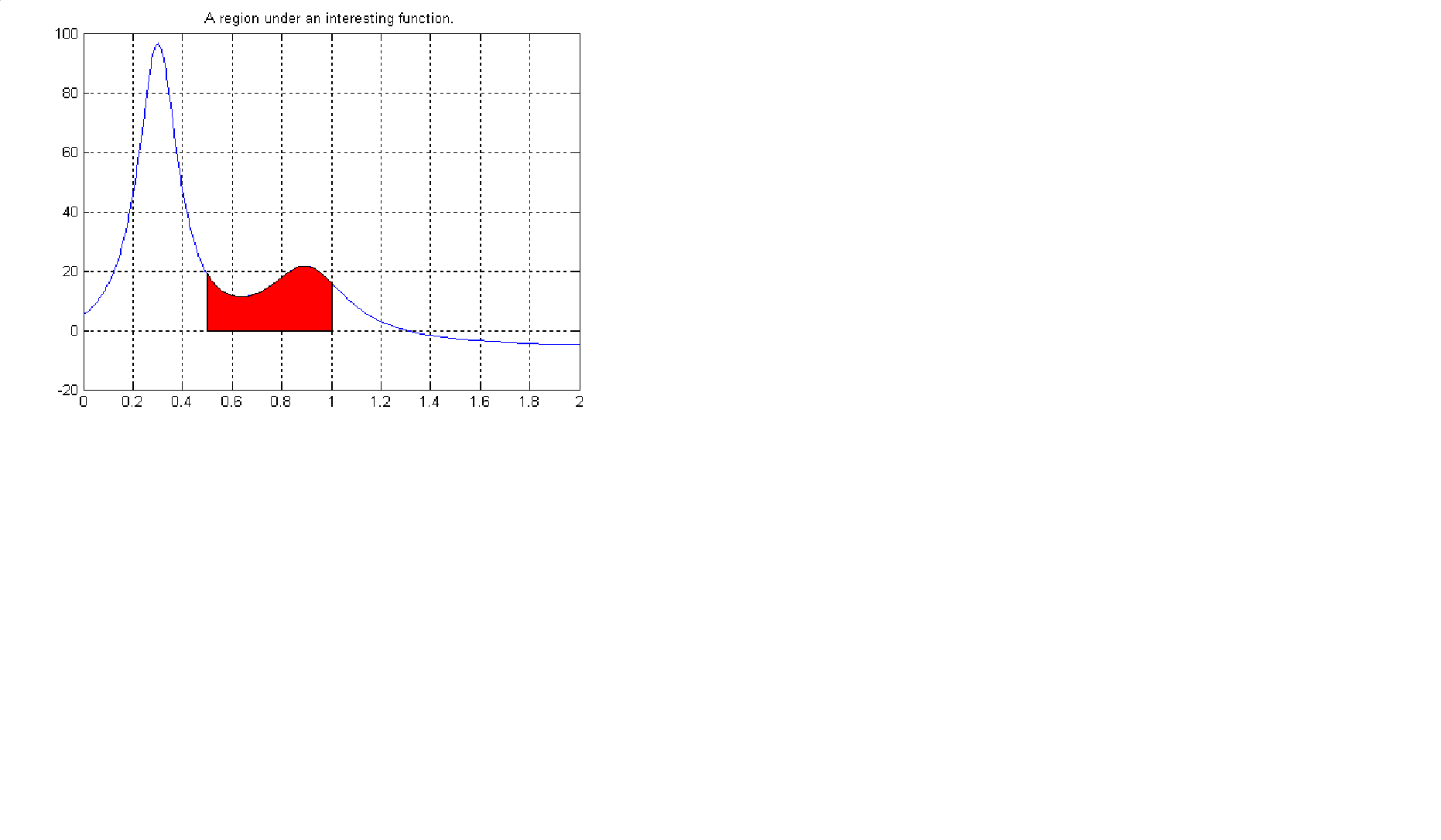

图4.1.6.1填充图



我们还可以用函数fill来绘制类似的填充图．

例11：用函数fill绘制填充图

x=0:pi/60:2*pi;

y=sin(x);

x1=0:pi/60:1;

y1=sin(x1);

plot(x,y,'r');

hold on

fill([x1 1],[y1 0],'g')

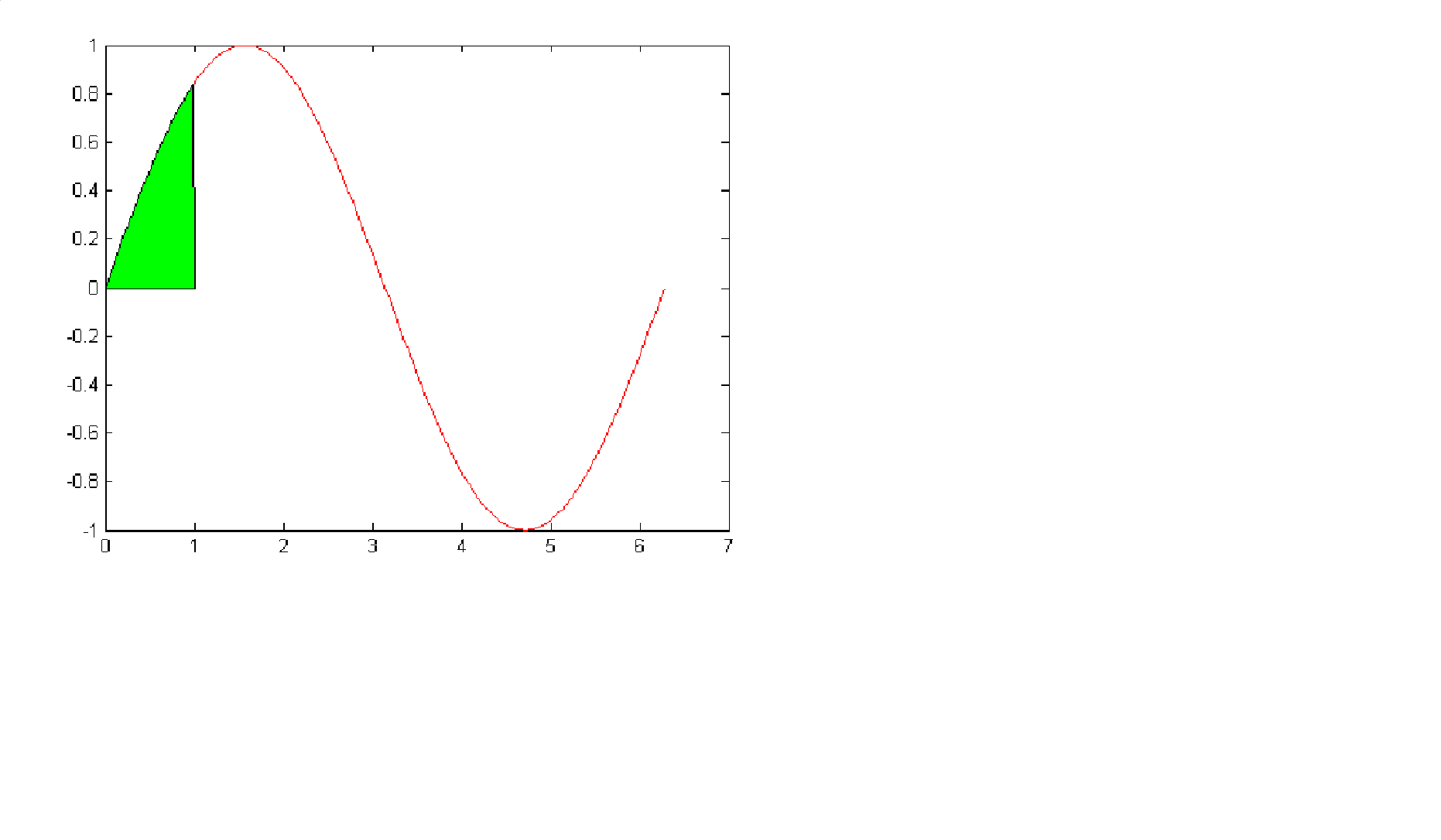

图4.1.6.2填充图
赞一下(1人) 回复此楼
好好学习,天天向上!
6楼2011-11-22 13:43:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangzhiguang

至尊木虫 (文坛精英)

【答案】应助回帖

★
jjdg(金币+1): 感谢参与 2011-11-22 20:43:24
不会发图，重发一次
利用二维绘图函数patch，我们可绘制填充图．绘制填充图的另一个函数为fill．

下面的例子绘出了函数humps（一个Matlab演示函数）在指定区域内的函数图形．

例10：用函数patch绘制填充图

fplot('humps',[0,2],'b')

hold on

patch([0.5 0.5:0.02:1 1],[0 humps(0.5:0.02:1) 0],'r');

hold off

title('A region under an interesting function.')

grid


图4.1.6.1填充图



我们还可以用函数fill来绘制类似的填充图．

例11：用函数fill绘制填充图

x=0:pi/60:2*pi;

y=sin(x);

x1=0:pi/60:1;

y1=sin(x1);

plot(x,y,'r');

hold on

fill([x1 1],[y1 0],'g')


图4.1.6.2填充图
赞一下(1人) 回复此楼
好好学习,天天向上!
7楼2011-11-22 13:49:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangzhiguang

至尊木虫 (文坛精英)
上面红色的是图4.1.6.1填充图，绿色的是图4.1.6.2填充图
赞一下 回复此楼
好好学习,天天向上!
8楼2011-11-22 13:50:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangzhiguang

至尊木虫 (文坛精英)
★
jjdg(金币+1): 感谢参与 2011-11-22 20:43:32
fill(X,Y,ColorSpec) 用ColorSpec指定的颜色填充所绘制的图形。
例如fill([0,5,5,0],[0,0,5,5],'r')表示用红色填充（0，0）、（5，0）、（5，5）、（0，5）四个点所围成的区域。
赞一下(1人) 回复此楼
好好学习,天天向上!
9楼2011-11-22 14:05:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phyzlc

铁杆木虫 (正式写手)
引用回帖:
9楼: Originally posted by zhangzhiguang at 2011-11-22 14:05:05:
fill(X,Y,ColorSpec) 用ColorSpec指定的颜色填充所绘制的图形。
例如fill([0,5,5,0],[0,0,5,5],'r')表示用红色填充（0，0）、（5，0）、（5，5）、（0，5）四个点所围成的区域。

我是想用波长对应的可见光颜色来填充。而且已知曲线并非函数，而是一个发光光谱。
赞一下 回复此楼
10楼2011-11-22 16:24:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
