应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 请问这是有效的光致发光光谱吗？有图
251/1返回列表
查看: 5014  |  回复: 24
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

meteorabob

铜虫 (正式写手)

[交流] 请问这是有效的光致发光光谱吗？有图

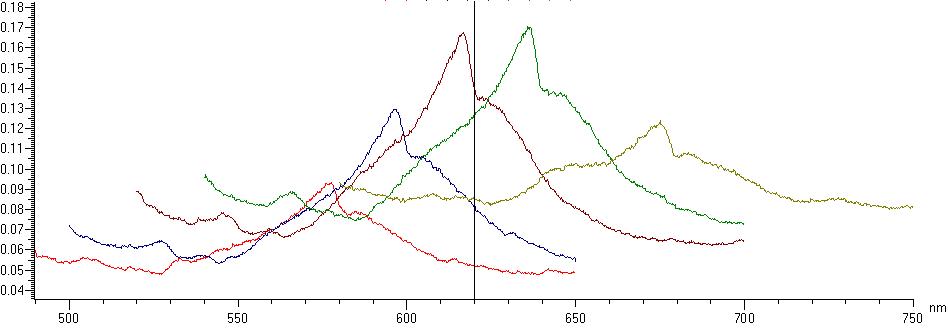

如图，5条谱线的激发波长分别是460nm、480nm、500nm、520nm和560nm，发射峰逐渐红移，峰形相似。这是有效的光致发光光谱吗？还是拉曼光？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-06-17 19:46:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

SCU_magiclee

铁杆木虫 (正式写手)
★
meteorabob(金币+1):谢谢参与
meteorabob(金币+6): 带间发光差不多是500nm，和我的图不一致，应该是拉曼。不过从你的回答学到了很多！谢谢！ 2011-06-18 21:25:09
引用回帖:
Originally posted by meteorabob at 2011-06-17 19:46:12:
如图，5条谱线的激发波长分别是460nm、480nm、500nm、520nm和560nm，发射峰逐渐红移，峰形相似。这是有效的光致发光光谱吗？还是拉曼光？

1.先确定带间发光在什么位置？2.你的氧化亚铜的尺寸在什么量级?是否有量子尺寸效应？如1和2不存在，那么考虑拉曼或者仪器的轨峰。如果1和2都存在，那么就看你制备的氧化亚铜的粒径，从图上看，如果是光致发光的话，那么氧化亚铜的粒径分布应该是很不均匀的（PL峰宽化），不同的激发波长所激发的氧化亚铜的数目是不一样的，所以才出现PL峰随激发红移。可以用比较短的波长来激发，比如250nm（需要用滤波片），看一下PL峰是不是更宽了？或者是有什么变化再讨论。
赞一下(2人) 回复此楼
12楼2011-06-18 11:17:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yes_zhu

铁杆木虫 (著名写手)
★
meteorabob(金币+1):谢谢参与
跟材料有关啊，连材料都不知道怎么判断？
赞一下(1人) 回复此楼
2楼2011-06-17 21:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meteorabob

铜虫 (正式写手)
引用回帖:
Originally posted by yes_zhu at 2011-06-17 21:40:56:
跟材料有关啊，连材料都不知道怎么判断？

目标是氧化亚铜
回复此楼
3楼2011-06-17 21:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yes_zhu

铁杆木虫 (著名写手)
★
meteorabob(金币+1):谢谢参与
meteorabob(金币+2): 相关报道比较少，所以问问啊，会不会是拉曼光? 2011-06-17 21:58:20
氧化亚铜？可以发光吗？不太熟悉
赞一下(1人) 回复此楼
4楼2011-06-17 21:53:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyxme

至尊木虫 (文坛精英)
★
meteorabob(金币+1):谢谢参与
祝福楼主
回复此楼
5楼2011-06-17 22:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hyzq

木虫 (正式写手)
★
meteorabob(金币+1):谢谢参与
meteorabob(金币+5): 谢谢回答！ 2011-06-17 22:36:22
好好去补充一下荧光发射光谱的基本知识吧，从你图上可以看出是拉曼峰

拉曼峰的移动与激发波长的移动是一致的。
赞一下(1人) 回复此楼
6楼2011-06-17 22:18:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyxme

至尊木虫 (文坛精英)
★
meteorabob(金币+1):谢谢参与
祝福楼主
回复此楼
9楼2011-06-18 07:25:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jlusf

铁杆木虫 (著名写手)
★
meteorabob(金币+1):谢谢参与
meteorabob(金币+1): 没有刻意做啊 2011-06-18 21:22:10
难道是做的掺杂？
赞一下(1人) 回复此楼
10楼2011-06-18 08:45:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jlusf

铁杆木虫 (著名写手)
★
meteorabob(金币+1):谢谢参与
有可能是拉曼
回复此楼
11楼2011-06-18 08:47:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sltmac

荣誉版主 (知名作家)
★
meteorabob(金币+1):谢谢参与
meteorabob(金币+1): 可能是氧化亚铜，文献少有荧光报道 2011-06-18 21:25:41
啥物质？
回复此楼
13楼2011-06-18 12:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SCU_magiclee

铁杆木虫 (正式写手)
★
meteorabob(金币+1):谢谢参与
你看激发谱没有？为什么带间发射在500nm，就不可能有460nm的荧光？。。。量子尺寸效应导致蓝移。。很常见的啊。说说你的样品吧，是液相粒子还是固相的（片、粉末？）
赞一下(1人) 回复此楼
16楼2011-06-19 08:53:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tt.yao

荣誉版主 (知名作家)
★
meteorabob(金币+1):谢谢参与
引用回帖:
Originally posted by SCU_magiclee at 2011-06-18 11:17:25:
1.先确定带间发光在什么位置？2.你的氧化亚铜的尺寸在什么量级?是否有量子尺寸效应？如1和2不存在，那么考虑拉曼或者仪器的轨峰。如果1和2都存在，那么就看你制备的氧化亚铜的粒径，从图上看，如果是光致发光的 ...

不同激发波长激发数目不一样，为什么会导致红移？我不明白。应该是对强度有影响吧，会影响位置吗？
是不是更像是缺陷态或有机配体、溶剂之类的发光。
楼主你的样品洗干净了么。
赞一下(1人) 回复此楼
17楼2011-06-19 09:36:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meteorabob

铜虫 (正式写手)
引用回帖:
Originally posted by tt.yao at 2011-06-19 09:36:20:
不同激发波长激发数目不一样，为什么会导致红移？我不明白。应该是对强度有影响吧，会影响位置吗？
是不是更像是缺陷态或有机配体、溶剂之类的发光。
楼主你的样品洗干净了么。

应该是颗粒尺寸有分布，量子效应导致带间发光波长不一样，就会红移或蓝移。样品应该洗干净了吧。
赞一下 回复此楼
18楼2011-06-19 17:37:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meteorabob

铜虫 (正式写手)
引用回帖:
Originally posted by SCU_magiclee at 2011-06-19 08:53:29:
你看激发谱没有？为什么带间发射在500nm，就不可能有460nm的荧光？。。。量子尺寸效应导致蓝移。。很常见的啊。说说你的样品吧，是液相粒子还是固相的（片、粉末？）

我的意思是理论上带间发射应该在500nm左右，而我测得的在500nm没有发射峰。样品是分散于乙醇中的粒子。
赞一下 回复此楼
19楼2011-06-19 17:42:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨夜潇潇

木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
狭缝大吗？如果狭缝太大的话  背底峰有的时候都有可能会是这样子的
赞一下(1人) 回复此楼
20楼2011-06-19 20:02:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meteorabob

铜虫 (正式写手)
引用回帖:
Originally posted by 雨夜潇潇 at 2011-06-19 20:02:48:
狭缝大吗？如果狭缝太大的话  背底峰有的时候都有可能会是这样子的

谢谢建议！我试试
回复此楼
21楼2011-06-19 20:48:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pontiff9922

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
不一定是raman峰吧，如果是缺陷能级发光，用不同的激发光激发，发光峰可能会移动（如果缺陷是有很多子能级）
赞一下(1人) 回复此楼
22楼2011-06-20 15:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SCU_magiclee

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by tt.yao at 2011-06-19 09:36:20:
不同激发波长激发数目不一样，为什么会导致红移？我不明白。应该是对强度有影响吧，会影响位置吗？
是不是更像是缺陷态或有机配体、溶剂之类的发光。
楼主你的样品洗干净了么。

我说的不够仔细，应该是不同激发波长能激发的颗粒粒径不同（能级分裂不同），短波能激发较大和较小的颗粒（对应较小和较大的能级分裂）（因此可激发的粒子数目多）。而长波则只能激发较大的颗粒（因而可激发的粒子数目少）。至于强度，要看粒子的尺寸分布，分布最集中的粒子所对应的能级的光辐射就应该最强。
赞一下(1人) 回复此楼
23楼2011-06-20 15:27:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meteorabob

铜虫 (正式写手)
引用回帖:
Originally posted by pontiff9922 at 2011-06-20 15:20:56:
不一定是raman峰吧，如果是缺陷能级发光，用不同的激发光激发，发光峰可能会移动（如果缺陷是有很多子能级）

峰形几乎一样呢，也有可能吗？
赞一下 回复此楼
24楼2011-06-20 21:30:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cdywq

金虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
一定不是荧光峰，因为发生了偏移
赞一下(1人) 回复此楼
25楼2011-06-20 22:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
easterntri7楼
2011-06-17 22:39   回复
meteorabob(金币+1):谢谢参与
easterntri8楼
2011-06-17 22:39   回复
meteorabob(金币+1):谢谢参与
li22191814楼
2011-06-18 12:21   回复
meteorabob(金币+1):谢谢参与
li22191815楼
2011-06-18 12:21   回复
meteorabob(金币+1):谢谢参与
相关版块跳转 我要订阅楼主 meteorabob 的主题更新
251/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
