[求助] 关于LEED图样分析求助

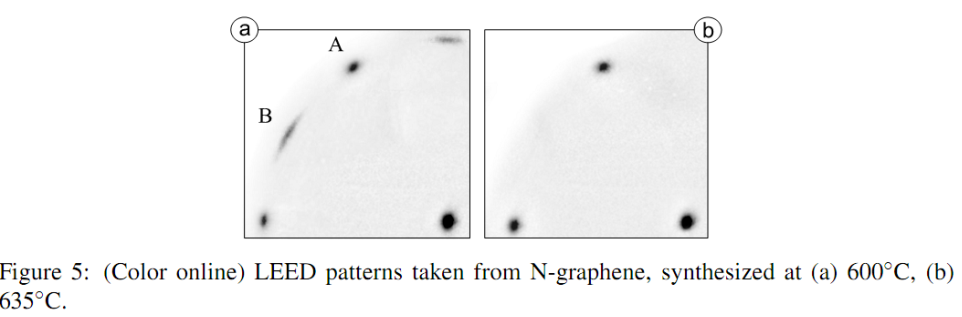

在一篇文献中看到，利用LEED对N掺杂的石墨烯进行表征，得到如图的图样
文献中附加的文字如下：
It can be seen that the synthesis at lower temperature leads
to the appearance of a multi-domain structure. The presence of at least two sorts of domains(A and B in Figure 5a) can be concluded. The A-domains exhibit a (1x1) structure, just as undoped graphene/Ni(111).The B-domains are rotated by different angles, with the maximum。The B-domains are rotated by different angles with the maximum of probability at 30°。
对于LEED不太熟悉，我查了下，得到的应该是同心圆般得衍射图样，但是这里面的A和B指什么区域呢？为什么B 还有旋转角度呢？

请高手指教  谢谢
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-17 13:47:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)

【答案】应助回帖

★ ★
youzhizhe(金币+2): 谢谢交流。 2011-11-17 20:27:36
韩D小希(金币+5): 2011-11-18 09:57:39
你可以想象两片石墨烯以一定角度重叠，就出来这种LEED图了
B的衍射峰出现弥散现象，很有可能是对应该衍射的石墨烯在空间上还具有一定的角分布。
赞一下(1人) 回复此楼
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
2楼2011-11-17 14:06:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

韩D小希

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by iamikaruk at 2011-11-17 14:06:39:
你可以想象两片石墨烯以一定角度重叠，就出来这种LEED图了
B的衍射峰出现弥散现象，很有可能是对应该衍射的石墨烯在空间上还具有一定的角分布。

可不可以理解是石墨烯有两套晶格导致的？

A的（1x1）结构指什么呢

您说的B的弥散现象是什么意思呢
赞一下 回复此楼
3楼2011-11-17 14:26:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
★ ★
youzhizhe(金币+2): 谢谢交流。 2011-11-17 20:27:54
不是两套晶格，只是取向不同导致的
A(1x1)应该是指表面重构的结构，具体我没有做过不太清楚
B的弥散现象就是本来锐利的衍射峰拉长
赞一下(1人) 回复此楼
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
4楼2011-11-17 14:55:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

韩D小希

铁虫 (正式写手)
引用回帖:
4楼: Originally posted by iamikaruk at 2011-11-17 14:55:13:
不是两套晶格，只是取向不同导致的
A(1x1)应该是指表面重构的结构，具体我没有做过不太清楚
B的弥散现象就是本来锐利的衍射峰拉长

可是测得是一层石墨烯  怎么会向您说的 把两层石墨烯 放在一起呢
赞一下 回复此楼
5楼2011-11-17 15:05:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
★
youzhizhe(金币+1): 谢谢交流。 2011-11-17 20:28:02
引用回帖:
5楼: Originally posted by 韩D小希 at 2011-11-17 15:05:27:
可是测得是一层石墨烯  怎么会向您说的 把两层石墨烯 放在一起呢

帮助你理解 这种衍射很明显是两套独立衍射斑重叠在一起的结果
作者说的多畴结构，你可以用孪晶结构帮助理解
赞一下(1人) 回复此楼
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
6楼2011-11-17 15:13:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

韩D小希

铁虫 (正式写手)
引用回帖:
6楼: Originally posted by iamikaruk at 2011-11-17 15:13:41:
帮助你理解 这种衍射很明显是两套独立衍射斑重叠在一起的结果
作者说的多畴结构，你可以用孪晶结构帮助理解

还是谢谢您 我不做表征这一块 不是很理解 不过还是感谢
赞一下 回复此楼
7楼2011-11-17 15:31:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

韩D小希

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by iamikaruk at 2011-11-17 14:06:39:
你可以想象两片石墨烯以一定角度重叠，就出来这种LEED图了
B的衍射峰出现弥散现象，很有可能是对应该衍射的石墨烯在空间上还具有一定的角分布。

您好 再打扰您一下
您说的多畴结构，我可不可以这样理解：因为N在石墨烯中有两种存在形式，所以这两种域结构构成了整个多畴结构，
对于B，是可以旋转的，就是您说的在空间有一定的角分布，文献中给出最大可能的角度是30°  这个怎么理解呢

谢谢
赞一下 回复此楼
8楼2011-11-18 10:10:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
引用回帖:
8楼: Originally posted by 韩D小希 at 2011-11-18 10:10:43:
您好 再打扰您一下
您说的多畴结构，我可不可以这样理解：因为N在石墨烯中有两种存在形式，所以这两种域结构构成了整个多畴结构，
对于B，是可以旋转的，就是您说的在空间有一定的角分布，文献中给出最大可 ...

应该是A和B之间最大夹角是30度吧。
赞一下 回复此楼
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
9楼2011-11-18 12:47:55
