[求助] 循环伏安图分析

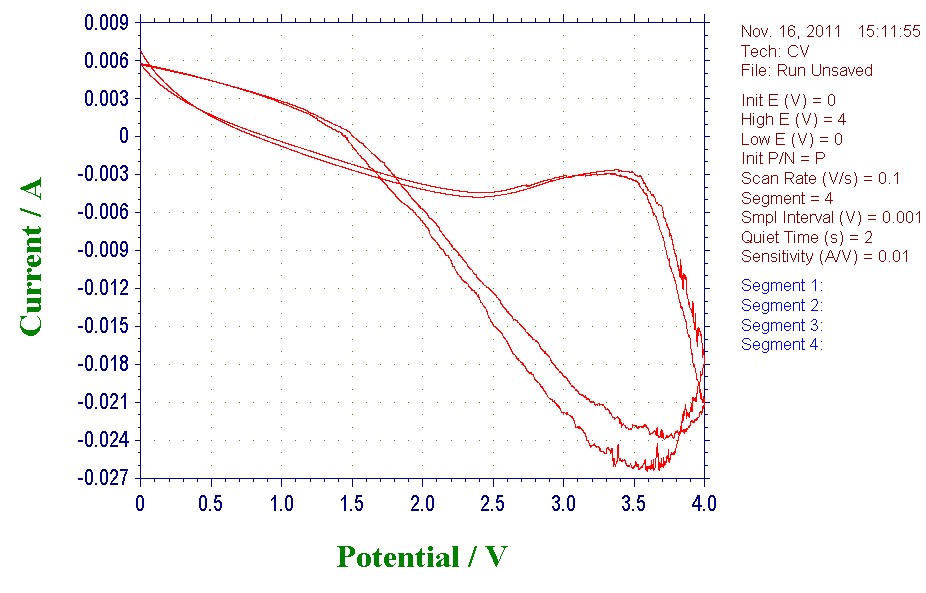

求助啊，用锂片作为参比电极做了个电池看正极材料的性质，好奇怪的循环伏安图（如下图示），为什么会有交叉呢？这能算有氧化峰吗？还原峰哪去了？为什么从一开始整条线就在下降呢？我是新手，啥也不懂，求高手指点，感激不尽！同时也请指点下从哪里可以学到相关东西？比如推荐本比较好的书什么的，谢谢啦！
回复此楼

» 收录本帖的淘帖专辑推荐

资源

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-16 15:28:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

792299196

铁杆木虫 (职业作家)

老虎

【答案】应助回帖

zlin: ECEPI+1, 鼓励交流~ 2013-05-08 17:01:07
循环伏安图出现交叉的情况还是很常见的，是物质本来被氧化产生一个氧化峰，被氧化的物质吸附到电极上，扫还原段的时候吸附到电极上的物质再次被氧化，又产生了一个氧化峰。做电分析的应该都看过催化甲醇氧化的循环伏安图，第二个氧化峰比第一个还高呢。
前面的朋友说扫描速度和电极接错的问题应该不会有，扫描速度会影响峰型但不会影响反应。
还是参比电极只要和别的电极接错，就会扫出一条直线。
书籍的话电化学的其实很多，我建议你有看书的时间，不如找找你试验方向的相关文献来看看，有很多文献解释反应机理解释地很好，对你的实验会有很大帮助。
赞一下 回复此楼
今早的容颜老于昨晚
7楼2013-05-08 13:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

LCG2011

金虫 (小有名气)

【答案】应助回帖

★ ★
orients(金币+10): 三个电夹确实是红白接负极，绿接正极啊；扫描电压太大是说我的扫描速率100mV/s太快吗？是不是说扫面速率慢一些也可能能出来还原峰？谢谢！ 2011-11-16 19:01:55
chgyhit(金币+2): 再接再厉 2011-11-16 19:38:08
你的扫描电压太大（100MV/S），重设至0.1MV/S试试，还有三个电夹的接法有没有接错（红，白电夹接负极）
赞一下(2人) 回复此楼
2楼2011-11-16 16:04:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

417491817

至尊木虫 (著名写手)

韶华易逝,光阴苒冉！

【答案】应助回帖

orients(金币+10): 接线（红白一起接参比电极，绿接工作电极）应该没错吧？参数，不清楚啊，我的参数就是图的右边所示那样，能不能麻烦帮我看下有没有什么问题？ 2011-11-16 19:04:31
楼主这个cv交叉的现象我们在实验室从没遇到过，是不是参数或是接线有误！ 楼主可以从之前别人文献里看看相关的CV图！ 关于CV方面的知识或书籍，楼主可以在小木虫上搜索看看！
赞一下 回复此楼
韶华易逝,光阴苒冉！
3楼2011-11-16 16:29:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MichelHll

新虫 (小有名气)

【答案】应助回帖

orients(金币+10): 谢谢回复！ 2011-11-19 00:44:00
貌似楼主的连接有问题啊！你要是三电极体系，应该是红接对电极，绿接工作电极，白色接参比电极，要是这样连接还用问题就应该是参比电极的问题了，因为楼主的图电位太乱
赞一下 回复此楼
4楼2011-11-18 08:45:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

orients

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by MichelHll at 2011-11-18 08:45:49:
貌似楼主的连接有问题啊！你要是三电极体系，应该是红接对电极，绿接工作电极，白色接参比电极，要是这样连接还用问题就应该是参比电极的问题了，因为楼主的图电位太乱

谢谢回复！我是两电极的，红白一起接参比电极，绿接工作电极；我也觉得我的图电位很乱，完全看不出什么名堂，不知道你说的参比电极有问题是什么意思？另外，我问下循环伏安图要看出氧化还原峰位置和两者差值，还要看什么？谢谢啦！
赞一下 回复此楼
5楼2011-11-19 00:47:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)

蓝博士

【答案】应助回帖

cv交叉应该是出问题了，是参数设置肯定有问题，特别是扫描电压。
赞一下 回复此楼
蓝精灵
6楼2011-11-19 07:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
