| 查看: 554 | 回复: 2 | ||
[求助]

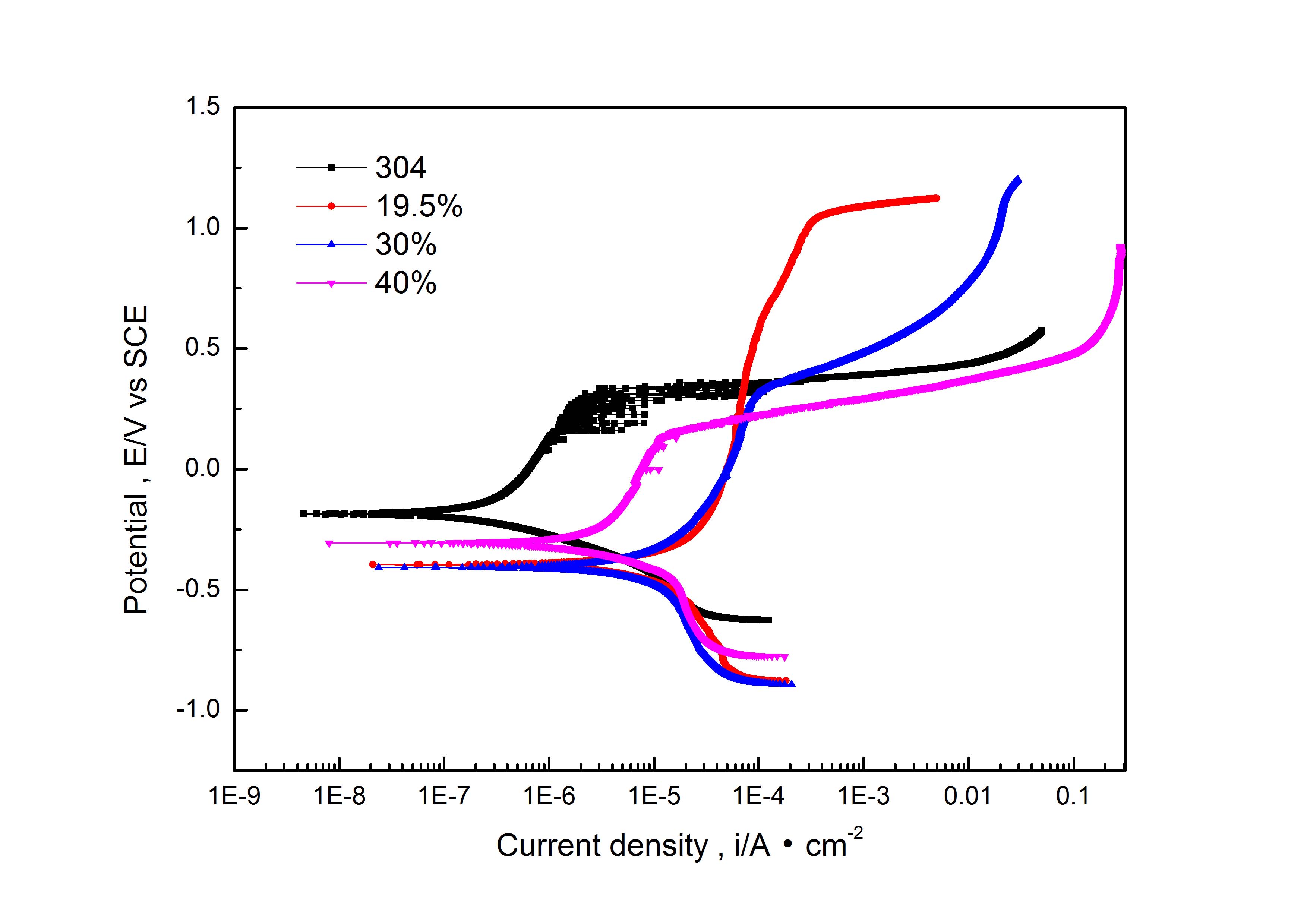

激光熔覆铁基高含量Cr涂层3.5%NaCl溶液中 测出来的极化曲线这样的
|
其中Cr 19.5 、30、40 是加进去的铬份质量百分数，其中19.5是厂家给的原配粉末 我人为的买了一些纯铬粉加进去 然后用激光熔覆的方法熔覆上，个人感觉应该含铬越多 钝化区间越大 或者说抗点蚀能力越强 Cview 拟合发现铬含量越多 Icor 越小 但是 区间不是 各位帮忙分析下这个图 |
回复此楼» 猜你喜欢
昆明理工大学冶能院离子液体冶金课题组招收博士生
已经有2人回复
-
锂电池正极材料前驱体法制备正极材料
已经有2人回复
-
分析化学论文润色/翻译怎么收费?
已经有150人回复
-
硫酸钠与碳酸氢铵制备碳酸氢钠和硫酸铵
已经有4人回复
-
深圳理工大学-湖南大学招收电化学方向联培博士生1名
已经有3人回复
-
求助，我做的标准曲线横坐标是浓度的lg值，如果我要算检出限的话该怎么算
已经有0人回复
-
交流｜5% SP/NMP 导电浆料预分散经验（钠电 / 锂电用）
已经有1人回复
-
2026储能方向博士
已经有3人回复
-
科研工作者面临的几个矛盾，你会怎么选
已经有2人回复
-
阴离子交换膜电解槽电压衰减原因
已经有0人回复
-
铜的植物缓蚀剂研究
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于循环伏安曲线的问题，求高手指点！
已经有11人回复
- 紫外的标准曲线出现拐点
已经有13人回复
- 薄膜热处理的升温速率与TG曲线失重快慢的关系
已经有3人回复
- 电池的充放电曲线到底能反映多少信息？？
已经有3人回复
- 求助：有关极化度对离去基团影响
已经有7人回复
- 溶出曲线的问题
已经有8人回复
- 锂离子电池充放电曲线的困惑
已经有5人回复
- 电解过程中如何区分电化学极化和浓差极化？
已经有5人回复
- 【求助】请问固相浓差极化是指什么？
已经有6人回复
- 【求助】CASTEP计算弹性常数得到应力应变曲线
已经有17人回复
- 【求助】电化学工作站做的极化曲线不规则？
已经有13人回复
- 【求助】用castep计算BaTiO3的自发极化
已经有8人回复
SCE_bar
新虫 (正式写手)
- ECEPI: 12
- 应助: 160 (高中生)
- 金币: 3276.6
- 散金: 80
- 红花: 12
- 帖子: 522
- 在线: 212.5小时
- 虫号: 1464390
- 注册: 2011-10-27
- 专业: 电化学
2楼2011-11-06 08:10:15
tommy7749
至尊木虫 (职业作家)
- ECEPI: 1
- 应助: 27 (小学生)
- 金币: 30710.9
- 红花: 10
- 帖子: 3138
- 在线: 225.3小时
- 虫号: 513390
- 注册: 2008-02-27
- 专业: 电化学
【答案】应助回帖
|
304是什么？304不锈钢？它本身就含有Cr啊。再在表面覆盖一层Cr19.5是什么意思？覆盖Fe-Cr混合粉末（Cr质量百分含量是19.5）？ 本来304不锈钢就有一定的耐腐蚀性（看它的自腐蚀电位），外面覆盖了Fe-Cr涂层，晶形结构是什么样的（并不是Cr含量越多越好，与晶形有一定关系）？能够比原来的耐蚀性好些？这些都是疑问。 从你的图看，Cr19.5的钝化区间较大，但是整个金属的自腐蚀电位比较负，和普通合金钢在NaCl溶液中比较接近，真实的耐蚀性最好用失重法验证下。 建议：1.结合金相结构分析金相分析极化曲线；2.换用普通合金钢（比如Q235）,重新实验，看看什么结果。 |
3楼2011-11-07 11:21:16
5
