模态分析相关问题
|

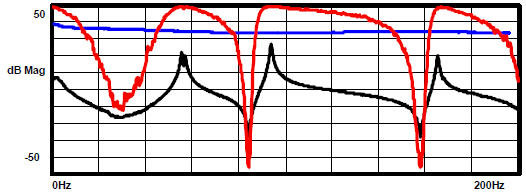

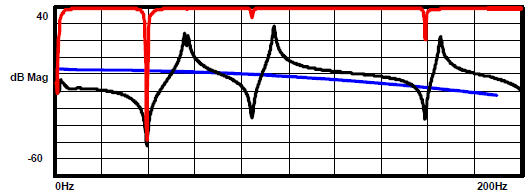

小弟最近做模态分析有问题不是很理解。如果有幸遇到大侠愿加好友共同讨论，望不吝赐教，共同进步。 1、模态分析中，频响函数反振峰应该是相应为零或者相应非常小的点，是否说明是节点呢？见图1，图中红色为相干，蓝色为激励，黑色为频响函数。图1为比较理想的图谱，图1的锤头较硬，比较适合这次测量。图2则不是很理想，图2的锤头比较软。 2、另外，第1条问题中的图谱为什么用分贝（db）作为纵坐标呢？我们通常用加速度传感器，单位应该是m/s2，而相干和频响函数的纵坐标因该是形变单位吧？？小弟不是很理解。。。 3、激励是常力，为什么激励的频率确是个变化的量呢？？  图2  图1 [ Last edited by sun2958855 on 2011-10-21 at 00:36 ] |
