[求助]
【帮我搞定origin】如何在图中添加某纵坐标对应横坐标的交叉线
|
|||

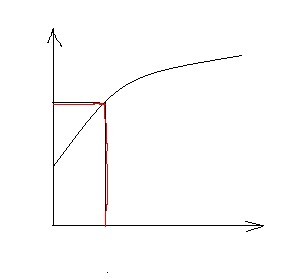

做好了曲线，如何在曲线上查找确定纵坐标对应的横坐标值？就是要在曲线上做出一个直角的样式，表示确定纵坐标对应的横坐标的值是多少的两条线。就是图中交叉的那两条红线？怎么能在origin里面绘制出来呢？这里的纵坐标数据在原本的绘图数据中没有的。 |
回复此楼» 收录本帖的淘帖专辑推荐
 Origin-数据处理 |
» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 如何用xp画出清晰的晶体图
已经有5人回复
- OD值和菌落数的对应关系
已经有5人回复
- 芽孢杆菌OD值与活菌数相对应的标准曲线
已经有9人回复
- 怎样判定某公司的辛伐他汀产品是化学法合成的还是酶法制备的？
已经有5人回复
- 求助在只有纵坐标，没有横坐标的情况下怎样用Origin作图
已经有7人回复
- 如何通过在origin中添加趋势线和添加方程
已经有1人回复
- 【求助】如何用excel 2007添加图表数据误差线error bar【有效期至2011.6.30】
已经有3人回复
- 中国药典2010版对应高效液相色谱方法图谱库-岛津.pdf
已经有18人回复
- 请教如何手动设置origin横坐标格式
已经有7人回复
- origin做图怎样通过横坐标知道纵坐标的值
已经有3人回复
- origin中横坐标同一范围内取点不同的纵坐标画到只有一个横坐标的图中
已经有3人回复
- 【其他】在origin7.5上如何求任意纵坐标对应的横坐标的值
已经有4人回复
juloong
木虫 (职业作家)
X射线衍/散射测试
- 应助: 103 (高中生)
- 金币: 6404.5
- 散金: 1920
- 红花: 100
- 帖子: 3142
- 在线: 2054.1小时
- 虫号: 275864
- 注册: 2006-09-02
- 专业: 半导体材料
2楼2011-10-18 10:02:20
yytsnake
至尊木虫 (职业作家)
- 应助: 357 (硕士)
- 贵宾: 0.01
- 金币: 18204.3
- 散金: 5
- 红花: 36
- 帖子: 3189
- 在线: 444.6小时
- 虫号: 92066
- 注册: 2005-09-08
- 性别: GG
3楼2011-10-18 10:18:25
microtao
至尊木虫 (著名写手)
- 应助: 81 (初中生)
- 贵宾: 0.264
- 金币: 28222.5
- 红花: 38
- 帖子: 2283
- 在线: 454.8小时
- 虫号: 77774
- 注册: 2005-07-01
- 性别: GG
- 专业: 橡胶及弹性体
4楼2011-10-18 11:11:32
FANXH1987
木虫 (著名写手)
SLS
- 应助: 8 (幼儿园)
- 金币: 6759.2
- 散金: 1000
- 红花: 51
- 帖子: 1567
- 在线: 389.6小时
- 虫号: 1245017
- 注册: 2011-03-25
- 性别: GG
- 专业: 高分子物理与高分子物理化
【答案】应助回帖
★ ★
梅若鸣(金币+2): 爱心应助小奖励 2011-10-19 14:16:30
梅若鸣(金币+2): 爱心应助小奖励 2011-10-19 14:16:30
|
1.因为曲线上本来没有这一点，如果要精准的话，首先要拟合这条曲线(用这些点的关系的函数来拟合，意思就是这些点应该有的规律)，在拟合的时候勾选find specific X/Y中的find X from Y(意思就是通过Y查找x的值)，拟合后worksheet中会出现额外的一个sheet（原始数据表后），在里面填入Y的值，就可以得到对应的X值（这一步里拟合的函数很重要，要能表示这些点的规律，才能通过这个规律找到相应的点）。 2.画线的方法应该很多，楼上几位的方法都很好（除了1楼画X=常数的曲线不是很理解），我也提供一个方法：画直线后（按住shif键可以画垂直和水平的直线），双击直线，在properties属性对话框里选择coordinate选项卡，在units下拉菜单下选择scale，填写开始和结束的XY值，就o了！不用在屏幕上面费力的读了，不过第一步得到这个点还是比较麻烦的，如果不要求精准就凭感觉画了！ 画外音：咱可是搞科研的啊，精准一点好！哈哈 |
5楼2011-10-18 18:19:45
6楼2011-10-19 12:36:57
yytsnake
至尊木虫 (职业作家)
- 应助: 357 (硕士)
- 贵宾: 0.01
- 金币: 18204.3
- 散金: 5
- 红花: 36
- 帖子: 3189
- 在线: 444.6小时
- 虫号: 92066
- 注册: 2005-09-08
- 性别: GG
7楼2011-10-19 13:50:03
