[求助] ms软件怎么画图！求助！

最近想用ms画图，想把坐标文件导入到ms中并画出图形，去网上搜了半天还是无解，谁能告诉一下，wan分感谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-10 15:32:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uuv2010

荣誉版主 (职业作家)

优秀版主

【答案】应助回帖

★
zzy870720z(金币+1): 谢谢提示 2011-10-11 15:00:51
如果只是想得到构型的图的话，可以export为bmp格式
赞一下(1人) 回复此楼
2楼2011-10-10 22:44:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CXC_小草

银虫 (正式写手)
我是用vasp生成的坐标文件，想导入到ms中，然后用ms画图，但一直import不成功，不知道是怎么回事，可能应该是格式不对，但怎么改格式呢？
赞一下 回复此楼
3楼2011-10-11 09:09:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwg020810

金虫 (小有名气)

【答案】应助回帖

★
贺仪(金币+1): 多谢指教！ 2011-10-12 08:45:50
你用记事本分别打开vasp和MS得到的坐标文件，看看有什么不一样的，我用MS的几何结构保存为.mol文件，用gaussview就能打开，反之，也行的通。
赞一下(1人) 回复此楼
4楼2011-10-11 17:02:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Hagumi

金虫 (初入文坛)

【答案】应助回帖

★
uuv2010(金币+1): 多谢提示 2011-10-12 16:59:45
把CONTCAR文件稍微修改一下，变成xyz后缀的文件，用MS打开就行
赞一下(1人) 回复此楼
我是一只小新虫~~~
5楼2011-10-12 14:24:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CXC_小草

银虫 (正式写手)
引用回帖:
5楼: Originally posted by Hagumi at 2011-10-12 14:24:31:
把CONTCAR文件稍微修改一下，变成xyz后缀的文件，用MS打开就行

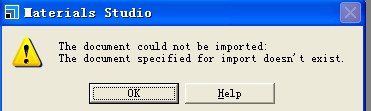

我试了，改后缀为.xyz的格式还是打不开，提示。。。。还是不行
赞一下 回复此楼
6楼2011-10-12 16:17:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CXC_小草

银虫 (正式写手)
改成.cif格式后是这样的
赞一下 回复此楼
7楼2011-10-12 16:33:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Hagumi

金虫 (初入文坛)

【答案】应助回帖

★
uuv2010(金币+1): 欢迎参加交流 2011-10-13 09:18:23
引用回帖:
6楼: Originally posted by CXC_小草 at 2011-10-12 16:17:10:
我试了，改后缀为.xyz的格式还是打不开，提示。。。。还是不行

你的文件要放在英文路径下哦~~ 提示说the document specified for import doesn't exit应该是没有找到你的文件...
赞一下(1人) 回复此楼
我是一只小新虫~~~
8楼2011-10-12 18:48:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youzhizhe

荣誉版主 (职业作家)

有志者

优秀版主优秀版主
★
uuv2010(金币+1): 多谢提示 2011-10-13 09:18:31
引用回帖:
7楼: Originally posted by CXC_小草 at 2011-10-12 16:33:38:
改成.cif格式后是这样的

你要将POSCAR或CONTCAR保存为cif。 然后就可以用ms打开了
赞一下(1人) 回复此楼
微博http://weibo.com/10986069
9楼2011-10-12 21:27:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duyujie442

铁杆木虫 (著名写手)

【答案】应助回帖

★
uuv2010(金币+1): 多谢提示 2011-10-13 09:18:38
用Origin软件来进行作图分析，特别方便！
赞一下(1人) 回复此楼
10楼2011-10-12 22:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
