24小时热门版块排行榜

查看: 2143  |  回复: 19

patriot_csu

至尊木虫 (正式写手)

★ ★
xujun16(金币+2): 欢迎常来晶体板! 2011-10-05 18:57:09
可能是对软件的熟悉程度不同造成的吧。再者,就算是同一种材料,不同的样品准备方法(有否导入preferred orientation、surface roughness)、测量方法(transmission mode, reflection mode)、仪器设备配置以及测量参数(时间、连续扫描或步进扫描、步长)等都会影响到精修结果。与软件无关,软件只是实现Rietveld精修的数学运算而已,说到底就是最小二乘。我个人并不太相信目前的Rietveld精修主流软件会有太大的差别。

董成研究员的Rietan2000固然不错,但GSAS的功能应该是不容小看的。另外,Toby的Expgui只是实现了GSAS功能的一部分,仅因为其是GSAS的友好界面模式而变得流行。

建议你看看你的difference profile中,那些负值的峰的hkl,以及正值的大峰的hkl, 看看它们是否有一定规律。也就是说,看是否有择优取向。
11楼2011-10-04 14:09:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ultraq

至尊木虫 (著名写手)

楼主,如果不保密的话,你干脆把数据放上好了,这样更好解决问题。
12楼2011-10-04 23:42:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haisenburg

木虫 (小有名气)

【答案】应助回帖

baiyijia(金币+2): 谢谢 2011-10-06 13:26:50
引用回帖:
1楼: Originally posted by baiyijia at 2011-09-29 20:34:34:
本人用GSAS,最近遇到一个问题,化合物是La2MRuO6 双钙钛矿, 请问谁有拟合精修的经验?XRD图谱和结构模型都有,就是拟合时比例因子上不去,看着像是结构模型有问题,但是又不知问题在哪,怎么解决。苦恼中。。。 ...

你这应该是择优取向导致强度不匹配,发数据发过来 ,我给你精修
13楼2011-10-05 18:51:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haisenburg

木虫 (小有名气)

【答案】应助回帖

baiyijia(金币+2): 谢谢 2011-10-06 13:26:38
引用回帖:
1楼: Originally posted by baiyijia at 2011-09-29 20:34:34:
本人用GSAS,最近遇到一个问题,化合物是La2MRuO6 双钙钛矿, 请问谁有拟合精修的经验?XRD图谱和结构模型都有,就是拟合时比例因子上不去,看着像是结构模型有问题,但是又不知问题在哪,怎么解决。苦恼中。。。 ...

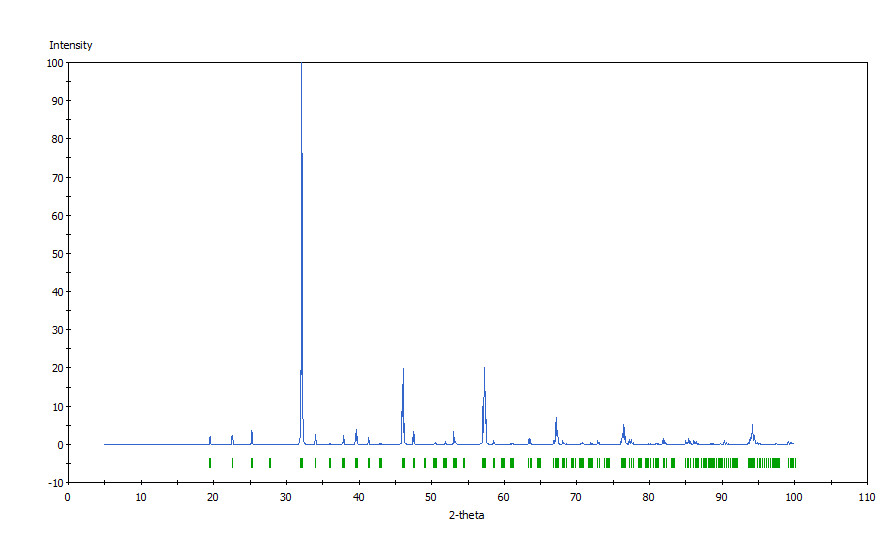

肯定不是模型问题,我用MS 建了模型,计算 了XRD  跟你的实验数据 基本吻合。 看来也不是择优取向了 ,应该是 你 自己 GSAS里 模型没建好。 我用MS从你截图的文献上建的CIF文件 及XRD模拟图见附件。

14楼2011-10-05 23:36:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baiyijia

金虫 (正式写手)

引用回帖:
14楼: Originally posted by haisenburg at 2011-10-05 23:36:03:
肯定不是模型问题,我用MS 建了模型,计算 了XRD  跟你的实验数据 基本吻合。 看来也不是择优取向了 ,应该是 你 自己 GSAS里 模型没建好。 我用MS从你截图的文献上建的CIF文件 及XRD模拟图见附件。
[eimg]91/7c ...

谢谢您的帮助!

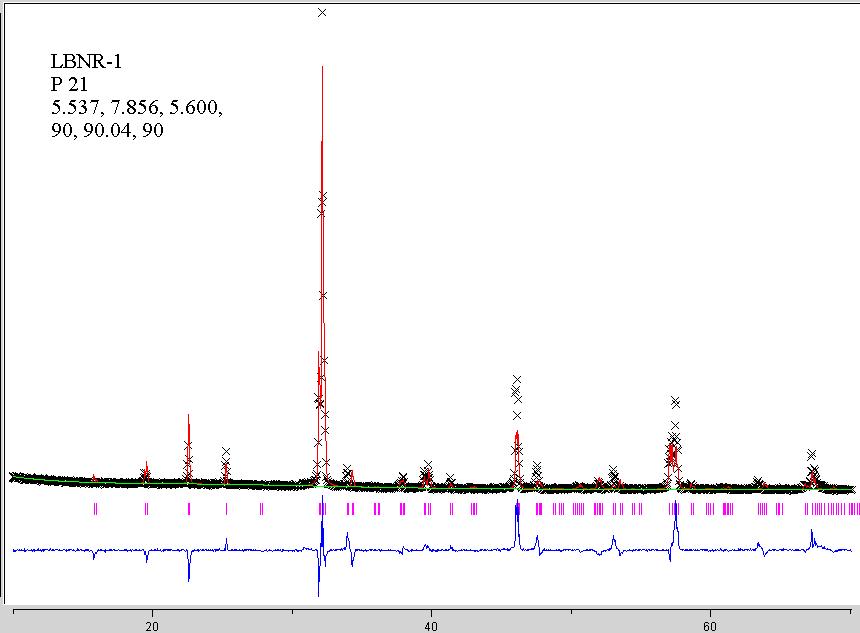

我自己后来用SHELXTL在较低空间群P21试了一下,解出了初始结构,带回GSAS里发现比之前好些了,见图。说明确实是我自己的模型没建好,如果生搬硬套文献模型也不行。附件是raw文件,步长0.04,速率0.5 s/step,这数据本来不适合精修的,只是想先试着修修看,精细的XRD数据还没测,所以先将就一下吧,呵呵

15楼2011-10-06 13:36:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haisenburg

木虫 (小有名气)

【答案】应助回帖

引用回帖:
1楼: Originally posted by baiyijia at 2011-09-29 20:34:34:
本人用GSAS,最近遇到一个问题,化合物是La2MRuO6 双钙钛矿, 请问谁有拟合精修的经验?XRD图谱和结构模型都有,就是拟合时比例因子上不去,看着像是结构模型有问题,但是又不知问题在哪,怎么解决。苦恼中。。。 ...

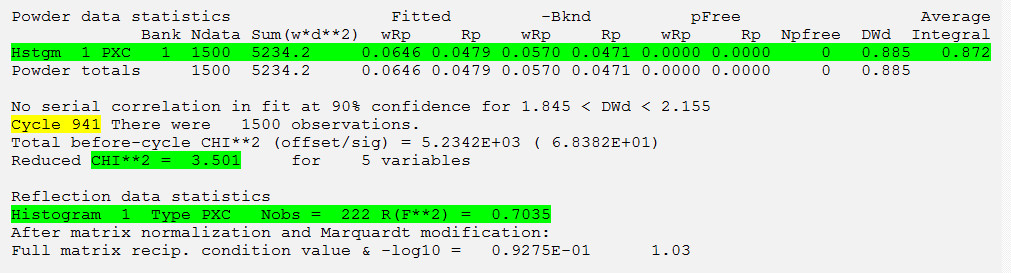

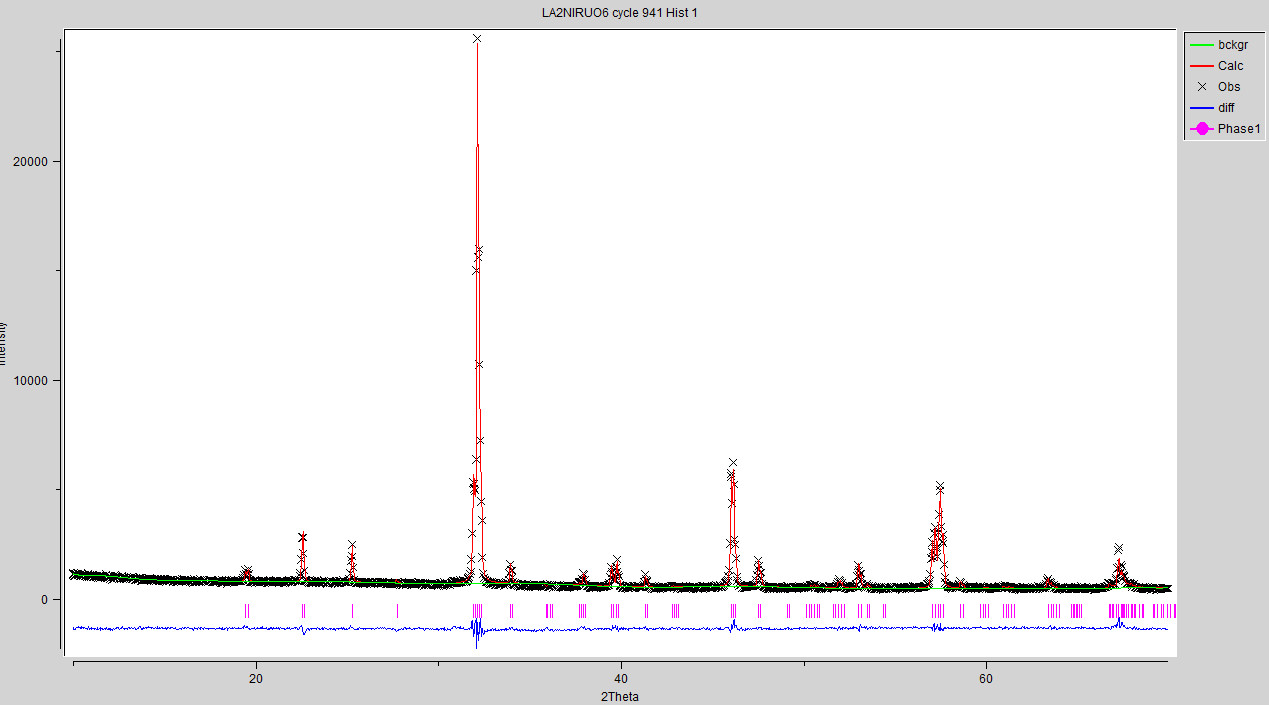

我给你精修了  结果见图, 通Rwp 的数值看,完全达到要求, 不过关键看你要精修什么了, 如果只是想得到晶胞参数, 应该可以。 不过发文章的话最好自己测个标样,做个仪器文件,主要是零点校正, 如果要得到原子坐标的话,制样的时候 要注意,一样消除择优取向。



16楼2011-10-06 15:33:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haisenburg

木虫 (小有名气)

【答案】应助回帖

baiyijia(金币+4): 谢谢了,全给你 2011-10-06 20:13:41
引用回帖:
1楼: Originally posted by baiyijia at 2011-09-29 20:34:34:
本人用GSAS,最近遇到一个问题,化合物是La2MRuO6 双钙钛矿, 请问谁有拟合精修的经验?XRD图谱和结构模型都有,就是拟合时比例因子上不去,看着像是结构模型有问题,但是又不知问题在哪,怎么解决。苦恼中。。。 ...

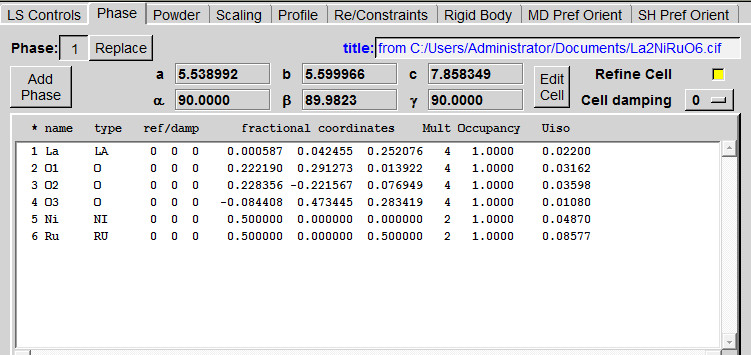

晶胞参数,

17楼2011-10-06 15:35:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baiyijia

金虫 (正式写手)

引用回帖:
17楼: Originally posted by haisenburg at 2011-10-06 15:35:52:
晶胞参数,

非常感谢老师!那个空间群用的还是P21/n吗?
18楼2011-10-06 20:14:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haisenburg

木虫 (小有名气)

引用回帖:
17楼: Originally posted by haisenburg at 2011-10-06 15:35:52:
晶胞参数,

是的  你就用我发给你的 cif文件 导入 GSAS里精修 就可以
19楼2011-10-06 20:29:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haisenburg

木虫 (小有名气)

引用回帖:
18楼: Originally posted by baiyijia at 2011-10-06 20:14:22:
非常感谢老师!那个空间群用的还是P21/n吗?

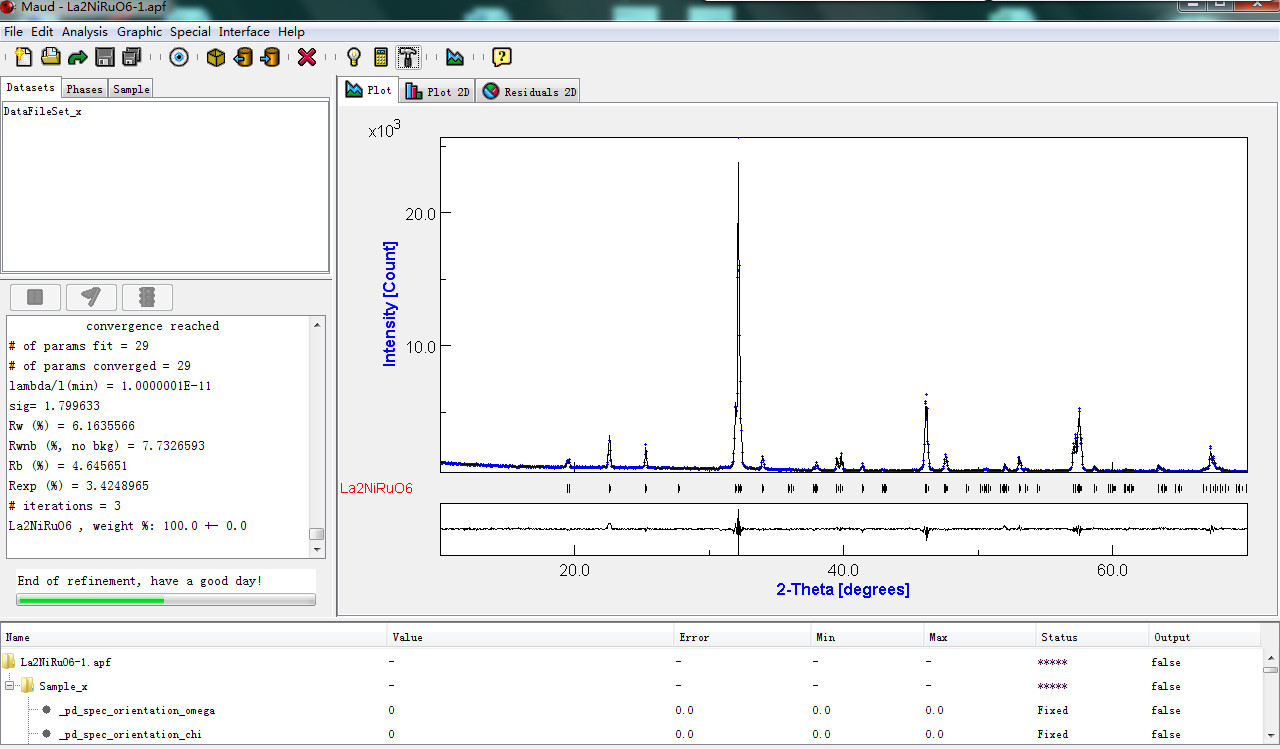

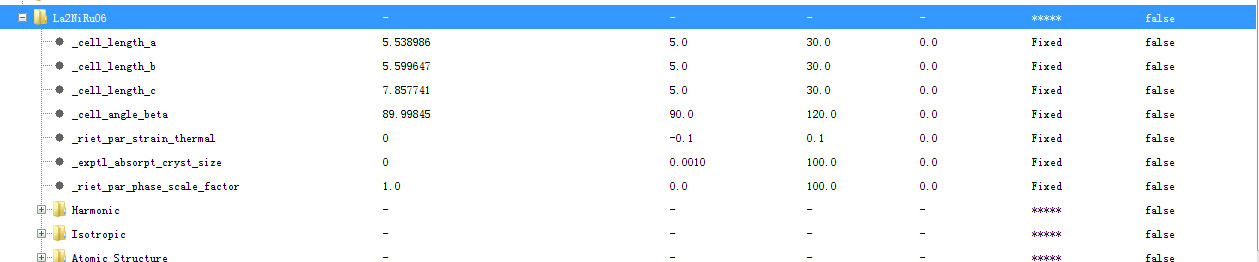

另外,我用maud也给你 精修了  结果基本一致。 S没有小于1.7  ,应该是你扫面范围窄的问题,下次 扫到120  。



20楼2011-10-06 20:34:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 baiyijia 的主题更新
信息提示
请填处理意见
