应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » HSE（GW类似）计算能带总结
北京石油化工学院2026年研究生招生接收调剂公告
521/2返回列表12下一页
查看: 20830  |  回复: 51
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【奖励】 本帖被评价17次，作者liliangfang增加金币 11.6 个
本帖产生 1 个 1ST强帖 ，点击这里进行查看

liliangfang

荣誉版主 (著名写手)

[资源] HSE（GW类似）计算能带总结

1.DFT
INCAR
SYSTEM = Si-Diamond
ENCUT = 400
ISTART = 0
ISYM = 0
ICHARG = 2
ISMEAR = 0
SIGMA = 0.05
LORBIT = 11
NSW = 0
IBRION = -1
ISIF = 2
EDIFF = 0.00001
EDIFFG = -0.001

KPOINTS
Automatic mesh
0
G
4   4   4
0   0   0

POSCAR
Si-Diamond:
   5.48000000000000
     0.0000000000000000    0.5000000000000000    0.5000000000000000
     0.5000000000000000    0.0000000000000000    0.5000000000000000
     0.5000000000000000    0.5000000000000000    0.0000000000000000
   Si
   2
Direct
  0.8750000000000000  0.8750000000000000  0.8750000000000000
  0.1250000000000000  0.1250000000000000  0.1250000000000000

  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
vasp计算
2.HSE06
INCAR
设置ICHARG =2 ，IBRION =1 ,NELMIN =5 or 其他值
SYSTEM = Si-Diamond
ISTART = 1
ICHARG = 2
EDIFF = 0.00001
EDIFFG = -0.001
ENCUT = 400
ENAUG = 800
LREAL = .FALSE.
LWAVE = .TRUE.
LCHARG = .TRUE.
NELM = 200
NSW = 0
IBRION = -1
LMAXMIX = 4
ISMEAR = 0
SIGMA = 0.1
NSIM = 4
ISYM = 0
LHFCALC = .TRUE.
HFSCREEN = 0.2
ALGO = D
TIME = 0.4
ENCUTFOCK = 0
AEXX = 0.25
其他文件从DFT文件夹拷贝过来，vasp计算
3.band计算
INCAR
SYSTEM = Si-Diamond
ISTART = 1
ICHARG = 2
EDIFF = 0.00001
EDIFFG = -0.001
ENCUT = 400
ENAUG = 800
LREAL = .FALSE.
LWAVE = .TRUE.
LCHARG = .TRUE.
NELM = 200
NSW = 0
IBRION = 1
LMAXMIX = 4
ISMEAR = 0
SIGMA = 0.1
NSIM = 4
ISYM = 0
LHFCALC = .TRUE.
HFSCREEN = 0.2
ALGO = N
TIME = 0.4
ENCUTFOCK = 0
AEXX = 0.25
NELMIN = 5

KPOINTS
从HSE06文件夹的IBZKPT拷贝到KPOINTS,然后把高对称点拷贝在后面，权重为0
更新k点总数
Automatically generated mesh
      127
Reciprocal lattice
    0.00000000000000    0.00000000000000    0.00000000000000             1
    0.25000000000000    0.00000000000000    0.00000000000000             2
    0.50000000000000    0.00000000000000    0.00000000000000             1
    0.00000000000000    0.25000000000000    0.00000000000000             2
    0.25000000000000    0.25000000000000    0.00000000000000             2
    0.50000000000000    0.25000000000000    0.00000000000000             2
   -0.25000000000000    0.25000000000000    0.00000000000000             2
    0.00000000000000    0.50000000000000    0.00000000000000             1
    0.25000000000000    0.50000000000000    0.00000000000000             2
    0.50000000000000    0.50000000000000    0.00000000000000             1
    0.00000000000000    0.00000000000000    0.25000000000000             2
    0.25000000000000    0.00000000000000    0.25000000000000             2
    0.50000000000000    0.00000000000000    0.25000000000000             2
   -0.25000000000000    0.00000000000000    0.25000000000000             2
    0.00000000000000    0.25000000000000    0.25000000000000             2
    0.25000000000000    0.25000000000000    0.25000000000000             2
    0.50000000000000    0.25000000000000    0.25000000000000             2
   -0.25000000000000    0.25000000000000    0.25000000000000             2
    0.00000000000000    0.50000000000000    0.25000000000000             2
    0.25000000000000    0.50000000000000    0.25000000000000             2
    0.50000000000000    0.50000000000000    0.25000000000000             2
   -0.25000000000000    0.50000000000000    0.25000000000000             2
    0.00000000000000   -0.25000000000000    0.25000000000000             2
    0.25000000000000   -0.25000000000000    0.25000000000000             2
    0.50000000000000   -0.25000000000000    0.25000000000000             2
   -0.25000000000000   -0.25000000000000    0.25000000000000             2
    0.00000000000000    0.00000000000000    0.50000000000000             1
    0.25000000000000    0.00000000000000    0.50000000000000             2
    0.50000000000000    0.00000000000000    0.50000000000000             1
    0.00000000000000    0.25000000000000    0.50000000000000             2
    0.25000000000000    0.25000000000000    0.50000000000000             2
    0.50000000000000    0.25000000000000    0.50000000000000             2
   -0.25000000000000    0.25000000000000    0.50000000000000             2
    0.00000000000000    0.50000000000000    0.50000000000000             1
    0.25000000000000    0.50000000000000    0.50000000000000             2
    0.50000000000000    0.50000000000000    0.50000000000000             1
  0.500000  0.000000  0.500000  0
  0.475000  0.000000  0.475000  0
  0.450000  0.000000  0.450000  0
  0.425000  0.000000  0.425000  0
  0.400000  0.000000  0.400000  0
  0.375000  0.000000  0.375000  0
  0.350000  0.000000  0.350000  0
  0.325000  0.000000  0.325000  0
  0.300000  0.000000  0.300000  0
  0.275000  0.000000  0.275000  0
  0.250000  0.000000  0.250000  0
  0.225000  0.000000  0.225000  0
  0.200000  0.000000  0.200000  0
  0.175000  0.000000  0.175000  0
  0.150000  0.000000  0.150000  0
  0.125000  0.000000  0.125000  0
  0.100000  0.000000  0.100000  0
  0.075000  0.000000  0.075000  0
  0.050000  0.000000  0.050000  0
  0.025000  0.000000  0.025000  0
  0.000000  0.000000  0.000000  0
  0.025000  0.025000  0.025000  0
  0.050000  0.050000  0.050000  0
  0.075000  0.075000  0.075000  0
  0.100000  0.100000  0.100000  0
  0.125000  0.125000  0.125000  0
  0.150000  0.150000  0.150000  0
  0.175000  0.175000  0.175000  0
  0.200000  0.200000  0.200000  0
  0.225000  0.225000  0.225000  0
  0.250000  0.250000  0.250000  0
  0.275000  0.275000  0.275000  0
  0.300000  0.300000  0.300000  0
  0.325000  0.325000  0.325000  0
  0.350000  0.350000  0.350000  0
  0.375000  0.375000  0.375000  0
  0.400000  0.400000  0.400000  0
  0.425000  0.425000  0.425000  0
  0.450000  0.450000  0.450000  0
  0.475000  0.475000  0.475000  0
  0.500000  0.500000  0.500000  0
  0.500000  0.487500  0.512500  0
  0.500000  0.475000  0.525000  0
  0.500000  0.462500  0.537500  0
  0.500000  0.450000  0.550000  0
  0.500000  0.437500  0.562500  0
  0.500000  0.425000  0.575000  0
  0.500000  0.412500  0.587500  0
  0.500000  0.400000  0.600000  0
  0.500000  0.387500  0.612500  0
  0.500000  0.375000  0.625000  0
  0.500000  0.362500  0.637500  0
  0.500000  0.350000  0.650000  0
  0.500000  0.337500  0.662500  0
  0.500000  0.325000  0.675000  0
  0.500000  0.312500  0.687500  0
  0.500000  0.300000  0.700000  0
  0.500000  0.287500  0.712500  0
  0.500000  0.275000  0.725000  0
  0.500000  0.262500  0.737500  0
  0.500000  0.250000  0.750000  0
  0.487500  0.262500  0.750000  0
  0.475000  0.275000  0.750000  0
  0.462500  0.287500  0.750000  0
  0.450000  0.300000  0.750000  0
  0.437500  0.312500  0.750000  0
  0.425000  0.325000  0.750000  0
  0.412500  0.337500  0.750000  0
  0.400000  0.350000  0.750000  0
  0.387500  0.362500  0.750000  0
  0.375000  0.375000  0.750000  0
  0.356250  0.356250  0.712500  0
  0.337500  0.337500  0.675000  0
  0.318750  0.318750  0.637500  0
  0.300000  0.300000  0.600000  0
  0.281250  0.281250  0.562500  0
  0.262500  0.262500  0.525000  0
  0.243750  0.243750  0.487500  0
  0.225000  0.225000  0.450000  0
  0.206250  0.206250  0.412500  0
  0.187500  0.187500  0.375000  0
  0.168750  0.168750  0.337500  0
  0.150000  0.150000  0.300000  0
  0.131250  0.131250  0.262500  0
  0.112500  0.112500  0.225000  0
  0.093750  0.093750  0.187500  0
  0.075000  0.075000  0.150000  0
  0.056250  0.056250  0.112500  0
  0.037500  0.037500  0.075000  0
  0.018750  0.018750  0.037500  0
  0.000000  0.000000  0.000000  0
其他文件从HSE06中拷贝
vasp计算

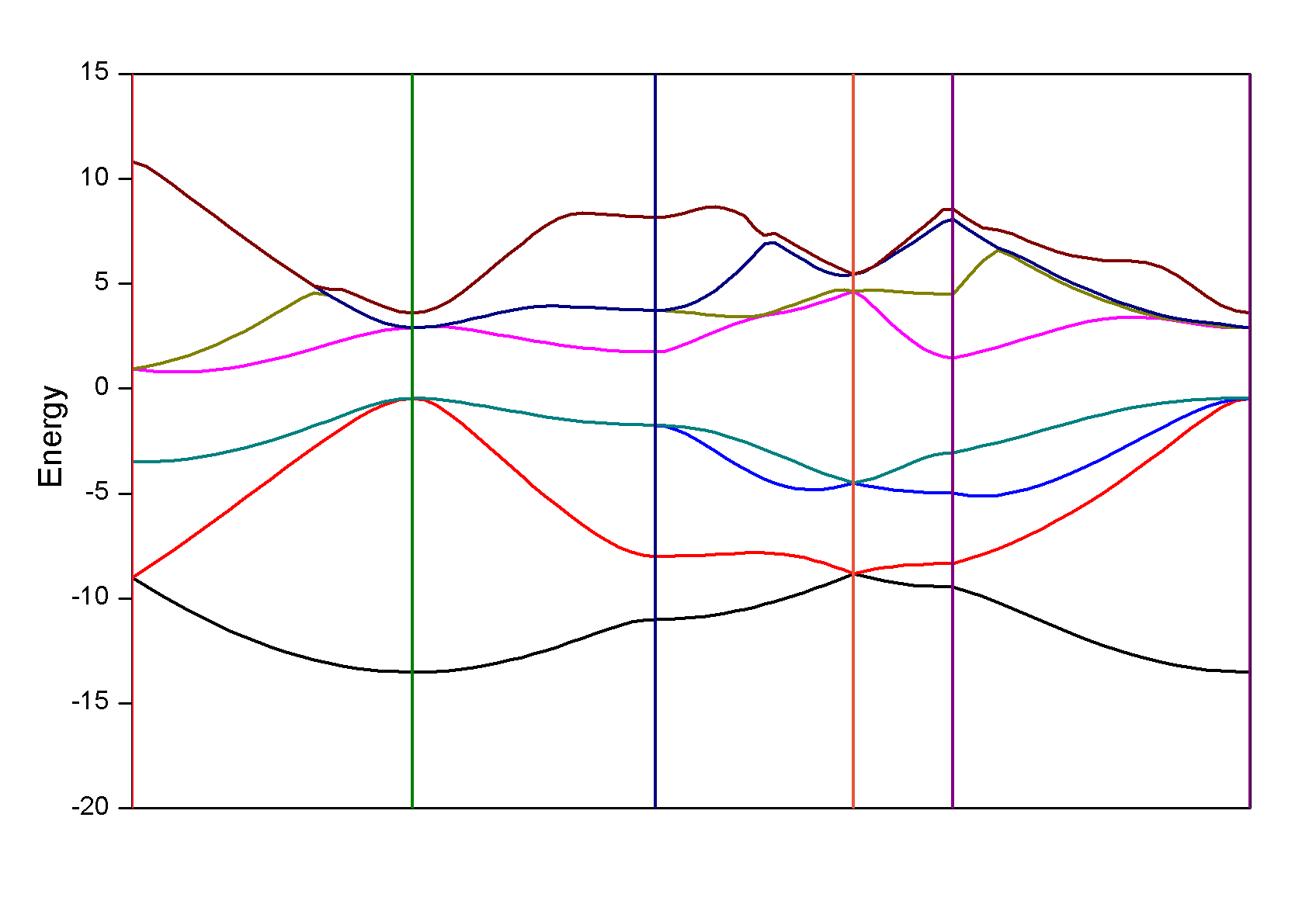

4.从EIGENVAL中取权重为0的高对称点做能带图

欢迎大家指正
关于KPOINTS的问题，这里我说明一下，从自洽计算的IBZKPT拷贝到KPOINTS中，然后我用的是生成高对称k点的脚本syml生成k点，把这些点的权重改为0，放在KPOINTS的最后，syml在侯柱锋的vasp指南里有介绍
另外说一下，我自己亲自验证次法可行，以上是我对计算的总结

[ Last edited by liliangfang on 2012-2-22 at 16:13 ]
回复此楼

» 收录本帖的淘帖专辑推荐

精华网帖收集 研究生资料集 VASP and MS 第一性原理
材料计算模拟实用技巧 VASP VASP 第一性原理相关文档
第一性原理计算经验 计算-vasp 第一性原理和电化学 分子动力学
@个人收集@ 杂化泛函方面的研究 VASP相关 纳米及第一性原理方向
VASP计算 Graphene 模拟，理论 vasp
vasp initio 第一性 VASP学习
VASP报错建模问题集 VASP-study 科研工具

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-09-19 16:02:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

feifeikeke

木虫 (小有名气)

★★★★★ 五星级,优秀推荐

楼主，算能带时为何把参数ALGO 从D 改成了N 呢，有什么影响么？
赞一下(2人) 回复此楼
40楼2014-02-13 21:44:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
计算过程中汇出行下面提示，可以无视
|                                                                             |
|           W    W    AA    RRRRR   N    N  II  N    N   GGGG   !!!           |
|           W    W   A  A   R    R  NN   N  II  NN   N  G    G  !!!           |
|           W    W  A    A  R    R  N N  N  II  N N  N  G       !!!           |
|           W WW W  AAAAAA  RRRRR   N  N N  II  N  N N  G  GGG   !            |
|           WW  WW  A    A  R   R   N   NN  II  N   NN  G    G                |
|           W    W  A    A  R    R  N    N  II  N    N   GGGG   !!!           |
|                                                                             |
|      Your generating k-point grid is not commensurate to the symmetry       |
|      of the lattice.  This can cause   slow convergence with respect        |
|      to k-points for HF type calculations                                   |
|      suggested SOLUTIONS:                                                   |
|       ) if not already the case, use automatic k-point generation           |
|       ) shift your grid to Gamma (G) (e.g. required for hex or fcc lattice) |
|                                                                             |
赞一下(1人) 回复此楼
2楼2011-09-19 16:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
3楼: Originally posted by njuxyh at 2011-09-23 18:17:07:
0.50000000000000    0.00000000000000    0.50000000000000             1
0.500000  0.000000  0.500000  0
这两个点在KPOINTS 中，楼主难道你不报错吗？

下一个权重是0 计算能带
赞一下(1人) 回复此楼
5楼2011-09-24 09:19:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongluguo

新虫 (小有名气)

★★★★★ 五星级,优秀推荐

介是个好东西啊， 别的神马都是浮云
赞一下(1人) 回复此楼
11楼2011-10-18 15:34:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

njuxyh

木虫 (著名写手)

★★★ 三星级,支持鼓励

0.50000000000000    0.00000000000000    0.50000000000000             1
0.500000  0.000000  0.500000  0
这两个点在KPOINTS 中，楼主难道你不报错吗？
赞一下 回复此楼
3楼2011-09-23 18:17:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lishen3314859

银虫 (初入文坛)

★ 一星级,一般

这个不是GW , 这个是HＳＥ，如果用ＧＷ方法是不可能计算出能带结构的。
赞一下 回复此楼
4楼2011-09-23 22:17:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
4楼: Originally posted by lishen3314859 at 2011-09-23 22:17:04:
这个不是GW , 这个是HＳＥ，如果用ＧＷ方法是不可能计算出能带结构的。

DFT+HF 这么说你还满意不，欢迎指正

[ Last edited by liliangfang on 2011-9-24 at 11:25 ]
赞一下 回复此楼
6楼2011-09-24 09:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

njuxyh

木虫 (著名写手)
引用回帖:
5楼: Originally posted by liliangfang at 2011-09-24 09:19:13:
下一个权重是0 计算能带

我记得以前我也是有同样的两个K 点在KPOINT 中，程序就直接报错阿！
赞一下 回复此楼
7楼2011-09-24 10:11:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
7楼: Originally posted by njuxyh at 2011-09-24 10:11:02:
我记得以前我也是有同样的两个K 点在KPOINT 中，程序就直接报错阿！

下面的权重为0 的k点是高对称点，这些高对称点的权重改为0，放在KPOINTS后面，高对称点需要你自己生成，不能用自动生成的

[ Last edited by liliangfang on 2011-9-24 at 11:20 ]
赞一下 回复此楼
8楼2011-09-24 11:18:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buct2010

金虫 (正式写手)

★★★ 三星级,支持鼓励

楼主把自己的例子拿出来晒，很好啊
有一点问题

3.band计算   LMAXMIX = 4
这个不是在只有在LDA+U计算中用到的吗？
赞一下 回复此楼
9楼2011-10-10 17:09:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
9楼: Originally posted by buct2010 at 2011-10-10 17:09:32:
楼主把自己的例子拿出来晒，很好啊
有一点问题

3.band计算   LMAXMIX = 4
这个不是在只有在LDA+U计算中用到的吗？

这个我是看别人例子里的 没做修改 你可以去掉试试
赞一下 回复此楼
10楼2011-10-10 17:59:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whw19850730

铁杆木虫 (小有名气)

★★★ 三星级,支持鼓励

引用回帖:
6楼: Originally posted by liliangfang at 2011-09-24 09:29:52:
DFT+HF 这么说你还满意不，欢迎指正
[ Last edited by liliangfang on 2011-9-24 at 11:25 ]

请问 在 杂化泛函里面，ENCUTFOCK 和 NKRED 参数的物理意义是什么，我没看懂，说明书是说设为 ENCUTFOCK=0 和 NKRED=2。
赞一下 回复此楼
12楼2011-10-18 22:32:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
12楼: Originally posted by whw19850730 at 2011-10-18 22:32:32:
请问 在 杂化泛函里面，ENCUTFOCK 和 NKRED 参数的物理意义是什么，我没看懂，说明书是说设为 ENCUTFOCK=0 和 NKRED=2。

这个我也是看说明书来设置的
ENCUTFOCK （energy cutoff determining the FFT grids in the HF related routines）
NKRED（The integer grid reduction factor are either set separately through C1=NKREDX, C2=NKREDY, and C3=NKREDZ, or
simultaneously through C1 = C2 = C3=NKRED.
）
赞一下 回复此楼
13楼2011-10-19 09:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
11楼: Originally posted by zhongluguo at 2011-10-18 15:34:50:
介是个好东西啊， 别的神马都是浮云

谢谢 大家一起学习
赞一下 回复此楼
14楼2011-10-19 09:33:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

may-sucess

金虫 (正式写手)

★★★★★ 五星级,优秀推荐

你好，我计算GW0总是出现K点问题，类似上面有朋友曾出现过的，我想看看你的GW0的计算实例文件，参考一下，拜托你能发我邮箱：msh@163.com  一份，谢为先！
赞一下 回复此楼
15楼2012-01-09 00:25:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

may-sucess

金虫 (正式写手)
对不起上面的邮箱错了，应该是：msh8586@163.com    谢了！
赞一下 回复此楼
16楼2012-01-09 00:26:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
16楼: Originally posted by may-sucess at 2012-01-09 00:26:48:
对不起上面的邮箱错了，应该是：msh8586@163.com    谢了！

不好意思这个应该是HSE杂化方法不是GW
赞一下 回复此楼
17楼2012-01-09 09:02:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
15楼: Originally posted by may-sucess at 2012-01-09 00:25:57:
你好，我计算GW0总是出现K点问题，类似上面有朋友曾出现过的，我想看看你的GW0的计算实例文件，参考一下，拜托你能发我邮箱：msh@163.com  一份，谢为先！

k点要用手动生成的
赞一下 回复此楼
18楼2012-01-09 09:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gloomy2004

金虫 (著名写手)

★★★★★ 五星级,优秀推荐

高对称性K点从布里渊区图中直接选可以吗？ 就是可以在那个西班牙网站上可以查到的？
赞一下 回复此楼
19楼2012-01-29 20:53:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
19楼: Originally posted by gloomy2004 at 2012-01-29 20:53:52:
高对称性K点从布里渊区图中直接选可以吗？ 就是可以在那个西班牙网站上可以查到的？

可以自己选，不过我没试成功过
赞一下 回复此楼
20楼2012-01-30 11:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gloomy2004

金虫 (著名写手)
貌似第3步中ICHARG应该为11， 才是计算能带结构 。
赞一下 回复此楼
21楼2012-01-30 22:45:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gloomy2004

金虫 (著名写手)
引用回帖:
7楼: Originally posted by njuxyh at 2011-09-24 10:11:02:
我记得以前我也是有同样的两个K 点在KPOINT 中，程序就直接报错阿！

我的报错了， 同样K点。
赞一下 回复此楼
22楼2012-01-31 00:38:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ApolloYang

木虫 (正式写手)
这个错误总是无法消除：
internal error in FOCK_ACC: number of k-points incorrect          49
          64           2           2           2
internal error in FOCK_ACC: number of k-points incorrect          49
          64           2           2           2
internal error in FOCK_ACC: number of k-points incorrect          49
          64           2           2           2
赞一下 回复此楼
23楼2012-04-10 16:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
4519181楼: Originally posted by ApolloYang at 2012-04-10 16:03:50
这个错误总是无法消除：
internal error in FOCK_ACC: number of k-points incorrect          49
          64           2           2           2
internal error in FOCK_ACC: number of k-points incorr ...

这步你不可以按照常规写k点的方式写的，他会提示你与2点离得太近
赞一下 回复此楼
24楼2012-05-26 15:43:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbing9002

木虫 (正式写手)

★ 一星级,一般

这个方法用过，不过以上设置貌似有点问题
赞一下 回复此楼
25楼2012-05-26 16:05:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
4582402楼: Originally posted by lbing9002 at 2012-05-26 16:05:36
这个方法用过，不过以上设置貌似有点问题

请指教
回复此楼
26楼2012-05-26 16:07:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbing9002

木虫 (正式写手)
引用回帖:
4582405楼: Originally posted by liliangfang at 2012-05-26 16:07:02
请指教...

我只是个初学者...
既然NSW设置为0，为何还要设弛豫参数？
LMAXMIX应该是LDA+U里的参数吧
赞一下 回复此楼
27楼2012-05-26 17:51:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
4582511楼: Originally posted by lbing9002 at 2012-05-26 17:51:04
我只是个初学者...
既然NSW设置为0，为何还要设弛豫参数？
LMAXMIX应该是LDA+U里的参数吧...

谢谢交流
回复此楼
28楼2012-05-26 18:21:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
4366919楼: Originally posted by gloomy2004 at 2012-01-30 22:45:10
貌似第3步中ICHARG应该为11， 才是计算能带结构 。

5.2和4.6是有区别的哦
赞一下 回复此楼
29楼2012-07-03 09:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱木脑壳

金虫 (小有名气)

★★★★★ 五星级,优秀推荐

我用这个方法算了InN，跟PBE结果一样没有gap，为啥
赞一下 回复此楼
31楼2013-11-19 14:59:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
31楼: Originally posted by 我爱木脑壳 at 2013-11-19 14:59:14
我用这个方法算了InN，跟PBE结果一样没有gap，为啥

有些带系本来就很小，杂话也是有很大偏差的。
赞一下 回复此楼
32楼2013-11-19 20:51:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱木脑壳

金虫 (小有名气)
引用回帖:
32楼: Originally posted by liliangfang at 2013-11-19 20:51:29
有些带系本来就很小，杂话也是有很大偏差的。...

我又尝试了其他材料，还是上面的方法，结果跟PBE一样，不知所措了啊。。。。
赞一下 回复此楼
33楼2013-11-20 09:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
33楼: Originally posted by 我爱木脑壳 at 2013-11-20 09:12:16
我又尝试了其他材料，还是上面的方法，结果跟PBE一样，不知所措了啊。。。。...

那还是你有的步骤出问题了，还有就是你的vasp事5.0以上版本的吗
赞一下 回复此楼
34楼2013-11-21 07:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱木脑壳

金虫 (小有名气)
引用回帖:
34楼: Originally posted by liliangfang at 2013-11-21 07:32:02
那还是你有的步骤出问题了，还有就是你的vasp事5.0以上版本的吗...

vasp是5.3.3，我是按照PBE自洽（产生WAVECAR）------HSE自洽（产生WAVECAR）-------HSE band，三步走的。请问，步骤有问题吗？计算band我用的是上一步的WAVECAR。

[ Last edited by 我爱木脑壳 on 2013-11-21 at 07:58 ]
赞一下 回复此楼
35楼2013-11-21 07:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
35楼: Originally posted by 我爱木脑壳 at 2013-11-21 07:44:26
vasp是5.3.3，我是按照PBE自洽------HSE自洽-------HSE band，三步走的。请问，步骤有问题吗？计算band我用的是上一步的WAVECAR。...

你再试试，自己调试参数，不要直接拷贝。不知道每一步你有没有细看。
赞一下 回复此楼
36楼2013-11-21 07:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱木脑壳

金虫 (小有名气)
引用回帖:
36楼: Originally posted by liliangfang at 2013-11-21 07:54:59
你再试试，自己调试参数，不要直接拷贝。不知道每一步你有没有细看。...

尝试了好久了，每一步的INCAR几乎会背了。我得方法没问题吧？
赞一下 回复此楼
37楼2013-11-21 09:25:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
37楼: Originally posted by 我爱木脑壳 at 2013-11-21 09:25:55
尝试了好久了，每一步的INCAR几乎会背了。我得方法没问题吧？...

这就不好说了，你试试我给你发的GW。没看到你做的过程很难说那步出问题。你的vasp可以正常计算吗
赞一下 回复此楼
38楼2013-11-22 07:45:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱木脑壳

金虫 (小有名气)
引用回帖:
38楼: Originally posted by liliangfang at 2013-11-22 07:45:18
这就不好说了，你试试我给你发的GW。没看到你做的过程很难说那步出问题。你的vasp可以正常计算吗...

老师把问题解决了，谢谢了。
赞一下 回复此楼
39楼2013-11-24 10:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月浅浅

木虫 (著名写手)
多谢楼主的经验总结，参考您的方法，我已经走到最后一步band了，最后如何EIGENVALU得到能带图呢？楼主能否详细的给我们说一下，多谢
赞一下 回复此楼
41楼2014-04-19 00:06:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vicky21as

新虫 (初入文坛)

★★★★★ 五星级,优秀推荐

各位大神，最后一步的KPOINTS中的权重是什么意思啊？权重是0？
赞一下 回复此楼
42楼2015-05-09 13:08:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diaokaidi

木虫 (正式写手)
引用回帖:
35楼: Originally posted by 我爱木脑壳 at 2013-11-21 07:44:26
vasp是5.3.3，我是按照PBE自洽（产生WAVECAR）------HSE自洽（产生WAVECAR）-------HSE band，三步走的。请问，步骤有问题吗？计算band我用的是上一步的WAVECAR。
...

初学HSE算能带，也是采用这三步计算，前辈能否给些建议和需要注意的事项，谢谢！
赞一下 回复此楼
43楼2015-08-14 15:44:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zuocuiping

木虫 (职业作家)

★ 一星级,一般

GW计算能带是另一种完全不同的方法
我弄了好几GW到现在也没有计算出来
HSE写得挺好的
赞一下 回复此楼
44楼2015-08-16 16:07:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaoenlai110

银虫 (小有名气)

★★★★★ 五星级,优秀推荐

http://muchong.com/bbs/viewthread.php?tid=3623104
根据这个官网指导，第二步似乎没必要啊。另外，HSE计算时需要拷贝上一步的WAVECAR吗？我没拷贝也计算出结果了
赞一下 回复此楼
45楼2016-01-13 14:45:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliangfang

荣誉版主 (著名写手)
引用回帖:
45楼: Originally posted by gaoenlai110 at 2016-01-13 15:45:02
http://muchong.com/bbs/viewthread.php?tid=3623104
根据这个官网指导，第二步似乎没必要啊。另外，HSE计算时需要拷贝上一步的WAVECAR吗？我没拷贝也计算出结果了

我现在已经不做这方面了，改行做土木了。这是我好几年之前做的了，当时这个方法还没完善。我当时也是根据各方面的资料验证和总结的方法，会有一些问题出现。当然现在方法成熟了你可以自己总结和改善。希望对你有帮助。
赞一下 回复此楼
46楼2016-01-13 19:52:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaoenlai110

银虫 (小有名气)
引用回帖:
46楼: Originally posted by liliangfang at 2016-01-13 19:52:12
我现在已经不做这方面了，改行做土木了。这是我好几年之前做的了，当时这个方法还没完善。我当时也是根据各方面的资料验证和总结的方法，会有一些问题出现。当然现在方法成熟了你可以自己总结和改善。希望对你有帮 ...

谢谢。新行业加油！

发自小木虫Android客户端
回复此楼
47楼2016-01-13 23:20:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lixiao艳

新虫 (初入文坛)

★★★★★ 五星级,优秀推荐

引用回帖:
5楼: Originally posted by liliangfang at 2011-09-24 09:19:13
下一个权重是0 计算能带...

楼主，根据你提供的，我想问一下，如何在EIGENVAL文件中找出其中权重为0的高对称点？？？
赞一下 回复此楼
48楼2016-02-24 19:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sutong666

新虫 (小有名气)

★★★★★ 五星级,优秀推荐

不错
回复此楼
49楼2017-03-17 11:16:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengboo

铁杆木虫 (正式写手)
引用回帖:
39楼: Originally posted by 我爱木脑壳 at 2013-11-24 10:35:07
老师把问题解决了，谢谢了。...

请问是怎么解决的啊，传授些经验啊
赞一下 回复此楼
50楼2017-07-29 14:16:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
sg1840892630楼
2012-07-25 16:40   回复
五星好评
相关版块跳转 我要订阅楼主 liliangfang 的主题更新
521/2返回列表12下一页
☆ 无星级 ★ 一星级 ★★★ 三星级 ★★★★★ 五星级
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 286求调剂 +20 Faune 2026-04-06 20/1000 2026-04-07 11:33 by 诗与自由
[考研] 一志愿西南090202求调剂 +3 在线求有学上 2026-04-07 3/150 2026-04-07 10:24 by kk112233
[考研] 287分求调剂 有专利国奖一志愿哈工大085406 +6 白易辰 2026-04-06 7/350 2026-04-06 22:46 by 875465
[考研] 一志愿生物与医药，296分，求调剂 +11 66鹿 2026-04-03 13/650 2026-04-06 21:45 by 52305043001
[考研] 材料工程调剂 +3 小刘同学吖吖 2026-04-06 4/200 2026-04-06 20:56 by lbsjt
[考研] 26自然地理学303分求调剂 +4 一战成硕啊啊啊� 2026-04-06 9/450 2026-04-06 20:35 by lin-da
[考研] 一志愿211，化学学硕，310分，本科重点双非，求调剂 +13 努力奋斗112 2026-04-04 13/650 2026-04-06 07:13 by jj987
[考研] 377求调剂 +6 by.ovo 2026-04-05 6/300 2026-04-05 22:18 by dongzh2009
[考研] 307分材料专业求调剂 +7 Hll胡 2026-04-05 7/350 2026-04-05 18:47 by 无际的草原
[考研] 298分 070300求调剂 +15 zwen03 2026-04-02 15/750 2026-04-05 12:52 by Hdyxbekcb
[考研] 271分求调剂学校 +12 zph158488！ 2026-04-02 13/650 2026-04-05 10:13 by lqwchd
[考研] 085602调剂 初试总分335 +12 19123253302 2026-04-04 12/600 2026-04-05 08:08 by 544594351
[考研] 一志愿北京化工大学，初试成绩350求调剂 +9 沿岸?贝壳 2026-04-04 14/700 2026-04-05 01:09 by 沿岸?贝壳
[考研] 278求调剂 +14 范婷娜 2026-04-04 15/750 2026-04-04 22:15 by lqwchd
[考研] 294求调剂 +6 Grey_Ey 2026-04-02 9/450 2026-04-04 22:07 by hemengdong
[考研] 281求调剂 +10 aaawhy 2026-04-03 10/500 2026-04-03 21:42 by lbsjt
[考研] 316求调剂 +14 舟自梗 2026-04-01 18/900 2026-04-03 10:28 by linyelide
[考研] 309求调剂 +14 呆菇不是戴夫 2026-04-02 14/700 2026-04-03 09:42 by 蓝云思雨
[考研] 302求调剂 +9 zyx上岸！ 2026-04-02 9/450 2026-04-02 23:07 by 马儿快快地跑
[考研] 346求调剂 +5 郑诚乐 2026-04-02 5/250 2026-04-02 16:38 by SZW_UJN
信息提示
关闭
请填处理意见
关闭
