[求助] 为什么水都跑到上面来了?

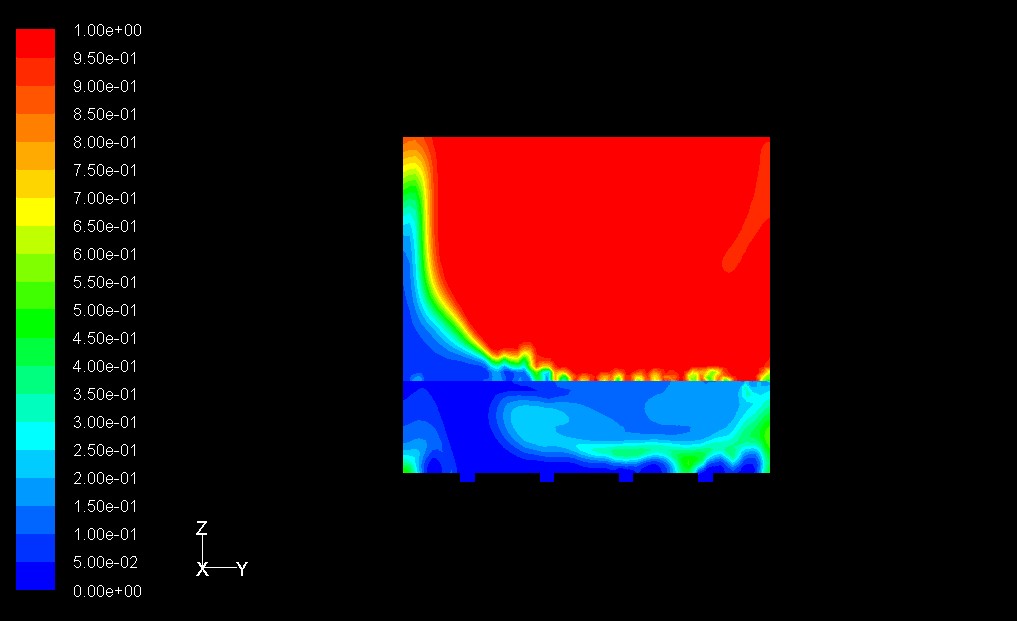

非稳态气液两相流场模拟,初始时充满了气相,操作条件设置了Z负向的重力,这是计算到某一时刻x=0截面的液相含率分布图,纳闷为什么都跑到上面来了?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heattransfet

新虫 (职业作家)

【答案】应助回帖


xiegangmai(金币+1): 谢谢参与! 2011-09-19 22:12:49
你确定标尺上指的是水的液相分数??
此号从今天(2012-06-25)开始不用了。。。。。。。。
2楼2011-09-19 15:07:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweet-kang

木虫 (小有名气)

引用回帖:
2楼: Originally posted by heattransfet at 2011-09-19 15:07:29:
你确定标尺上指的是水的液相分数??

我非常确定
3楼2011-09-19 15:15:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heattransfet

新虫 (职业作家)

【答案】应助回帖


xiegangmai(金币+1): 谢谢参与! 2011-09-19 22:13:02
这个跟初始patch,,入口组分是不是水,边界条件,一些细节有关系

看具体情况了
此号从今天(2012-06-25)开始不用了。。。。。。。。
4楼2011-09-19 15:21:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweet-kang

木虫 (小有名气)

引用回帖:
4楼: Originally posted by heattransfet at 2011-09-19 15:21:27:
这个跟初始patch,,入口组分是不是水,边界条件,一些细节有关系

看具体情况了

初始没有patch,气液同时速度进,液相入口全是水,气相入口全是气,气液出口都是压力出口
5楼2011-09-19 15:26:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heattransfet

新虫 (职业作家)

【答案】应助回帖

★ ★
sweet-kang(金币+15): 感谢你的关注 2011-09-19 16:33:40
臭水沟(金币+2): 谢谢应助~~ 2011-09-20 09:42:35
引用回帖:
5楼: Originally posted by sweet-kang at 2011-09-19 15:26:49:
初始没有patch,气液同时速度进,液相入口全是水,气相入口全是气,气液出口都是压力出口

初始以初始化的形式或PATCH的方式保证上方全是空气

时间步长,湍流边界设置都有关系
此号从今天(2012-06-25)开始不用了。。。。。。。。
6楼2011-09-19 15:31:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweet-kang

木虫 (小有名气)

引用回帖:
6楼: Originally posted by heattransfet at 2011-09-19 15:31:12:
初始以初始化的形式或PATCH的方式保证上方全是空气

时间步长,湍流边界设置都有关系

初始化的时候设置的气相全充满,目前时间步长为0.1s,这张图是40s时刻的相图,湍流模型选择的是混合相k-ε模型,气液都是速度进口,具体是设置的湍流强度和水力半径
7楼2011-09-19 15:38:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heattransfet

新虫 (职业作家)


臭水沟(金币+1): 谢谢应助~~ 2011-09-20 09:42:46
时间步0.1S,太大了吧,,0.002S试下先
此号从今天(2012-06-25)开始不用了。。。。。。。。
8楼2011-09-20 08:00:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

373418577

木虫 (正式写手)


臭水沟(金币+1): 谢谢交流~~ 2011-09-23 12:47:08
步长确实有点大哦,VOF模型对步长要求精度比较高。
平凡的脚步也能走出伟大的行程!
9楼2011-09-23 10:39:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaobing3210

新虫 (初入文坛)

引用回帖:
1楼: Originally posted by sweet-kang at 2011-09-19 14:42:22:
非稳态气液两相流场模拟,初始时充满了气相,操作条件设置了Z负向的重力,这是计算到某一时刻x=0截面的液相含率分布图,纳闷为什么都跑到上面来了?

你好,请问你这个问题解决了吧,是如何解决的,我目前也遇到这样的问题,麻烦你帮忙解决下吧
扶摇直上气贯长虹,百折不挠扭转乾坤
10楼2011-12-19 00:22:54
