请教 Origin 7.5 中的 作图问题 急！！！！！！
|
|
Origin 作图时遇到的问题： 1.图已做好，但如何在左上角写字，作出小图？ 2.一条图中有若干条线，如何分开标记？ 今是周四 谁在三天内 也就是周天为止 给令我满意的答案 我心情好了还有 金币 要求： 1.给出的作图方法 可行 简单 易操作 2.作出图的效果 跟效果图 一样 效果图 在附件中 |
回复此楼» 猜你喜欢
材料与化工一志愿南昌大学327求调剂推荐
已经有8人回复
-
0703 物理化学调剂
已经有5人回复
-
化学工程321分求调剂
已经有7人回复
-
0703化学调剂 290分有科研经历，论文在投
已经有7人回复
-
308求调剂
已经有3人回复
-
本人考085602 化学工程 专硕
已经有10人回复
-
焦虑
已经有9人回复
-
0856求调剂
已经有3人回复
-
283求调剂
已经有11人回复
-
深圳大学硕士招生（2026秋，传感器方向，仅录取第一志愿）
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Origin作图问题 折线 柱状图
已经有5人回复
- 请教origin三维作图问题
已经有4人回复
- 请教origin作图问题
已经有11人回复
- 急急急。origin作图的问题
已经有3人回复
- 【求助】用origin画图问题，请教各位高手。。。
已经有6人回复
- origin 作图时坐标标注的问题请教大家
已经有3人回复
- 10金币紧急求助origin画图的问题
已经有12人回复
- origin作图问题
已经有9人回复
- 【求助】origin7.5作图的问题
已经有5人回复
- 【讨论】询问有关Origin作图过程中出现的问题急。。。。。。。。
已经有5人回复
- 根据曲线用ORIGIN作图的方法和结果
已经有10人回复
zhangquan8385
荣誉版主 (文坛精英)
- IN-EPI: 2
- 应助: 264 (大学生)
- 贵宾: 3.26
- 金币: 35944.5
- 散金: 2224
- 红花: 73
- 沙发: 30
- 帖子: 12479
- 在线: 3164.8小时
- 虫号: 555285
- 注册: 2008-05-08
- 性别: GG
- 专业: 结构陶瓷
- 管辖: 无机非金属
2楼2011-09-15 12:14:01
3楼2011-09-15 12:31:02
shaojiyeah
版主 (文坛精英)
3D烧鸡 布丁 十一 王爷
- 应助: 148 (高中生)
- 贵宾: 17.607
- 金币: 63628.9
- 散金: 56639
- 红花: 761
- 沙发: 692
- 帖子: 30076
- 在线: 4286.2小时
- 虫号: 1287965
- 注册: 2011-05-06
- 性别: GG
- 专业: 半导体材料
- 管辖: 经济学
【答案】应助回帖
463384643(金币+1): 下次回去科研工具版交流的 2011-09-18 14:23:09
|
欢迎去科研工具版交流！ 求助也可以再科研工具求助版发帖！http://muchong.com/bbs/forumdisplay.php?fid=283 |
4楼2011-09-15 12:40:05
kuaifengxing
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1314.1
- 红花: 1
- 帖子: 525
- 在线: 42.3小时
- 虫号: 921893
- 注册: 2009-12-07
- 专业: 半导体材料
5楼2011-09-15 17:25:40
huangzx1314
禁虫 (知名作家)
- IN-EPI: 1
- 应助: 86 (初中生)
- 贵宾: 0.757
- 金币: 11361.7
- 散金: 3349
- 红花: 61
- 沙发: 93
- 帖子: 6716
- 在线: 751.3小时
- 虫号: 902171
- 注册: 2009-11-13
- 性别: GG
- 专业: 其他无机非金属材料
【答案】应助回帖
★
Missile521(金币+1): 斑斑威武~ 2011-09-16 08:35:04
463384643(金币+33): 这几天没上网 刚看见 请见谅 我说话算数 已追加金币 点点银子吧 2011-09-18 14:27:15
Missile521(金币+1): 斑斑威武~ 2011-09-16 08:35:04
463384643(金币+33): 这几天没上网 刚看见 请见谅 我说话算数 已追加金币 点点银子吧 2011-09-18 14:27:15
|

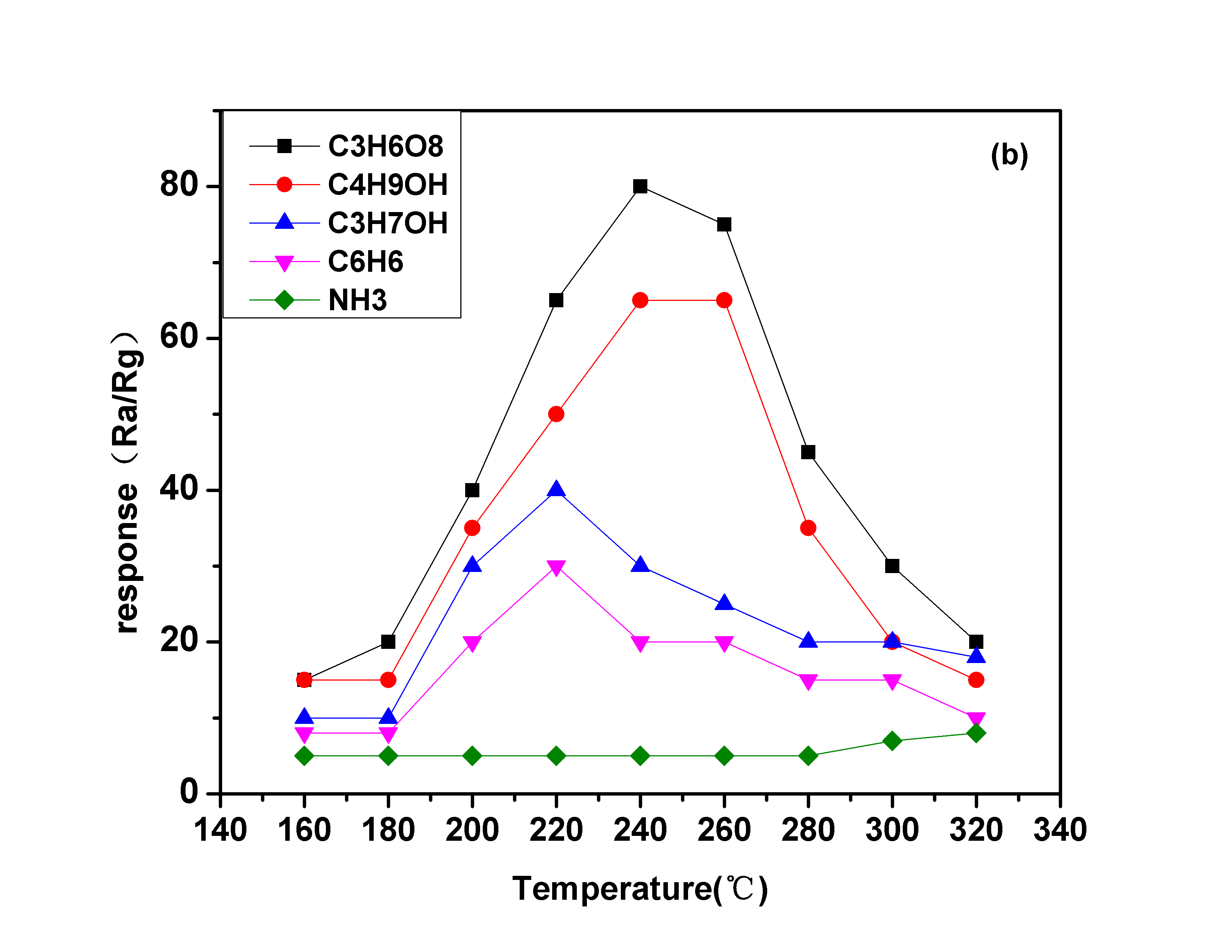

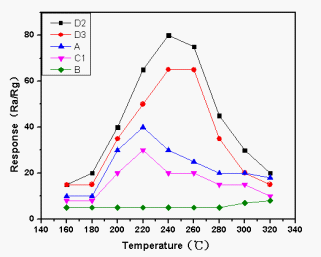

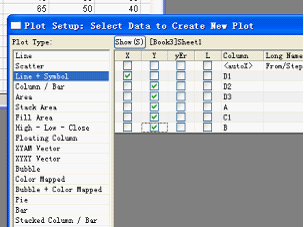

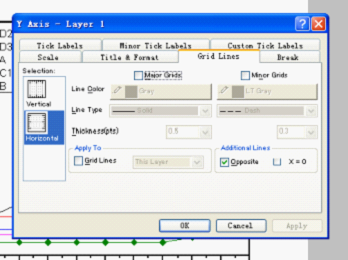

方法如下： 1.先导入数据，如下表：  2.选择菜单中的“plot”→“line+symbol”→“line+symbol”，弹出对话框，如下：  3.然后点击“OK”，得到下图：  4.之后对坐标轴的各参数设置（比较简单，就不讲了）：  5.然后加顶轴和右面的轴： 双击坐标轴，打开以下对话框：  6.选择Grid Line选项卡 分别把Vertical和Horizontal对应的Additional Line-Opposite选中，确认即可得到你需要的图片：  最后你可以通过右击页面，点击“add text"插入（b），得到下图：  不知道这个可以不~~  [ Last edited by huangzx1314 on 2011-9-15 at 20:27 ] |
