[求助] fluent图形处理

我模拟的图形如下图,想得到图形的最外圈轮廓曲线,可以用什么方法得到呢??
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tpf308

金虫 (小有名气)

【答案】应助回帖


臭水沟(金币+1): 谢谢应助~~ 2011-09-06 16:05:25
按照下面的方法:  display contour -  左侧  option-  draw grid -  option里面的- outline/feature  这样就可以得到轮廓线了
吾尝终日而思矣,不如须臾之所学也;吾尝跂而望矣,不如登高之博见也。登高而招,臂非加长也,而见者远;顺风而呼,声非加疾也,而闻者彰。假舆马者,非利足也
2楼2011-09-06 11:07:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by tpf308 at 2011-09-06 11:07:14:
按照下面的方法:  display contour -  左侧  option-  draw grid -  option里面的- outline/feature  这样就可以得到轮廓线了

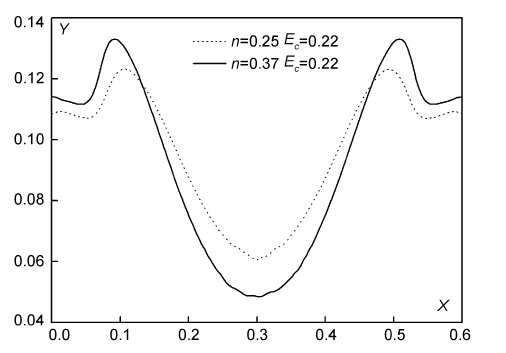

不对的啊,你这样只是把网格也显示出来了啊,没有得到我想的轮廓,如下就是我想得到的

3楼2011-09-06 20:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tpf308

金虫 (小有名气)

【答案】应助回帖


xiegangmai(金币+1): 谢谢应助! 2011-09-06 21:48:43
引用回帖:
3楼: Originally posted by zhangxu86 at 2011-09-06 20:07:56:
不对的啊,你这样只是把网格也显示出来了啊,没有得到我想的轮廓,如下就是我想得到的

你再试试  是可以得出轮廓线 而不是网格的   就像airpak显示轮廓一样
吾尝终日而思矣,不如须臾之所学也;吾尝跂而望矣,不如登高之博见也。登高而招,臂非加长也,而见者远;顺风而呼,声非加疾也,而闻者彰。假舆马者,非利足也
4楼2011-09-06 20:36:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by tpf308 at 2011-09-06 20:36:33:
你再试试  是可以得出轮廓线 而不是网格的   就像airpak显示轮廓一样

我试了好几遍了,确实不行啊
5楼2011-09-08 19:20:03
