[求助] 两幅图像的曲线如何合并到一块！？

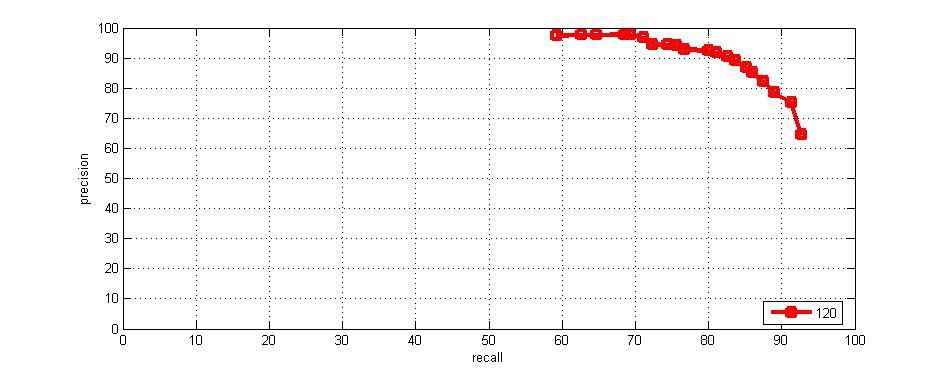

matlab两幅图像的曲线如何合并到一块！？
手工采点可以做，但是太繁琐了，在源程序中添加不同数据又有很多障碍！各位给点意见~
我的意思的现在只有两幅xxx.fig的图像，怎么把两条线合到一幅图中！


[ Last edited by tcy3377 on 2011-9-2 at 14:05 ]
回复此楼

» 收录本帖的淘帖专辑推荐

学海无涯！ 图像处理&计算机视觉

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-09-02 09:48:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leimiao_hit

木虫之王 (文学泰斗)

小元

文献杰出贡献
★ ★
tcy3377(金币+5):谢谢参与
zzy870720z(金币+1): 谢谢提示 2011-09-02 10:04:45
hold on hold off
回复此楼
..........回首向来萧瑟处，归去，也无风雨也无晴...........
2楼2011-09-02 09:51:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tcy3377

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by leimiao_hit at 2011-09-02 09:51:10:
hold on hold off

这个要有两幅图的数据，我的意思的现在只有两幅xxx.fig的图像，怎么把两条线合到一幅图中！？
赞一下 回复此楼
3楼2011-09-02 09:54:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sudo

木虫 (正式写手)
★ ★ ★ ★
tcy3377(金币+5):谢谢参与
zzy870720z(金币+3): 谢谢指教，这个厉害 2011-09-02 10:12:44
tcy3377(金币+5): 出现了错误~不知道是不是路径问题，请指导一下！ 2011-09-02 10:31:17
取出fig中的数据
CODE:
% fnam是文件名
open('fnam.fig');

% 取出曲线的handle，这里gca表示当前图形的CurrentAxes属性
% 如果图中有多条曲线，lh为一个数组
lh = findall(gca, 'type', 'line');

% 取出x轴数据
xc = get(lh, 'xdata');

% 取出y轴数据
yc = get(lh, 'ydata');

然后hold住，plot就行
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

tcy3377
4楼2011-09-02 10:04:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

polymer1211

木虫之王 (知名作家)
★
tcy3377(金币+5):谢谢参与
引用回帖:
4楼: Originally posted by sudo at 2011-09-02 10:04:46:
取出fig中的数据
[code]
% fnam是文件名
open('fnam.fig');

% 取出曲线的handle，这里gca表示当前图形的CurrentAxes属性
% 如果图中有多条曲线，lh为一个数组
lh = findall(gca, 'type', 'line');

% 取 ...

厉害。
回复此楼
5楼2011-09-02 10:07:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leimiao_hit

木虫之王 (文学泰斗)

小元

文献杰出贡献

【答案】应助回帖

tcy3377(金币+5): 呵呵~别急~帮我解决了~送50 2011-09-02 10:32:42
微尘、梦想(程序强帖+1): 申请通过！ 2011-09-02 16:50:13
tcy3377(金币+50): 2011-09-04 09:35:46
tcy3377(金币+16): 2011-11-11 12:00:35
我给你答案，你把金币都给我吧，这个程序好使，我用过。

标  题: Re: 急！请教如何读出figure图中的原始数据？
只保存了用原始数据画的figure曲线，请问如何读出这些原始数据到工作区？多谢！

LH = get(gca, 'Children');
xdata = get(LH, 'XData');
ydata = get(LH, 'YData');

如果当前figure里面有多条曲线，那么xdata和ydata返回元胞数组，里面的数据按照堆栈的方式存储，比如，假设当前figure里画了两条曲线，先画了一条黑色的，后画了一条红色的，那么xdata{1}和ydata{1}存的是后画红色曲线的两轴数据，而xdata{2}和ydata{2}则存的是先画黑色曲线的两轴数据。
赞一下(1人) 回复此楼
..........回首向来萧瑟处，归去，也无风雨也无晴...........
6楼2011-09-02 10:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leimiao_hit

木虫之王 (文学泰斗)

小元

文献杰出贡献
然后用matlab 的hold on 和hold off 功能就可以把取出的两组图画在一起了
赞一下 回复此楼
..........回首向来萧瑟处，归去，也无风雨也无晴...........
7楼2011-09-02 10:18:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tcy3377

铜虫 (小有名气)
送鲜花一朵
引用回帖:
4楼: Originally posted by sudo at 2011-09-02 10:04:46:
取出fig中的数据
[code]
% fnam是文件名
open('fnam.fig');

% 取出曲线的handle，这里gca表示当前图形的CurrentAxes属性
% 如果图中有多条曲线，lh为一个数组
lh = findall(gca, 'type', 'line');

% 取 ...

试了试，但是出现错误了！

??? Error using ==> open at 162
Attempt to call constructor line with incorrect letter case.


Error in ==> HeBing at 2
open('D:\matlab\work\ces\car.fig');
赞一下 回复此楼
8楼2011-09-02 10:29:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tcy3377

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by leimiao_hit at 2011-09-02 10:16:29:
我给你答案，你把金币都给我吧，这个程序好使，我用过。

标  题: Re: 急！请教如何读出figure图中的原始数据？
只保存了用原始数据画的figure曲线，请问如何读出这些原始数据到工作区？多谢！

LH = get(gc ...

出现了点错误！另外能把前面完整的写完吗？解决问题送50！

??? Error using ==> get
There is no 'car.fig' property in the 'axes' class.

Error in ==> HeBing at 16
LH = get(gca, 'car.fig');
赞一下 回复此楼
9楼2011-09-02 10:34:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leimiao_hit

木虫之王 (文学泰斗)

小元

文献杰出贡献
我的程序好使，别用上面的了
赞一下 回复此楼
..........回首向来萧瑟处，归去，也无风雨也无晴...........
10楼2011-09-02 10:35:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
