[求助] origin中如何把重叠图的峰的顶点用曲线连起来？ 已有1人参与

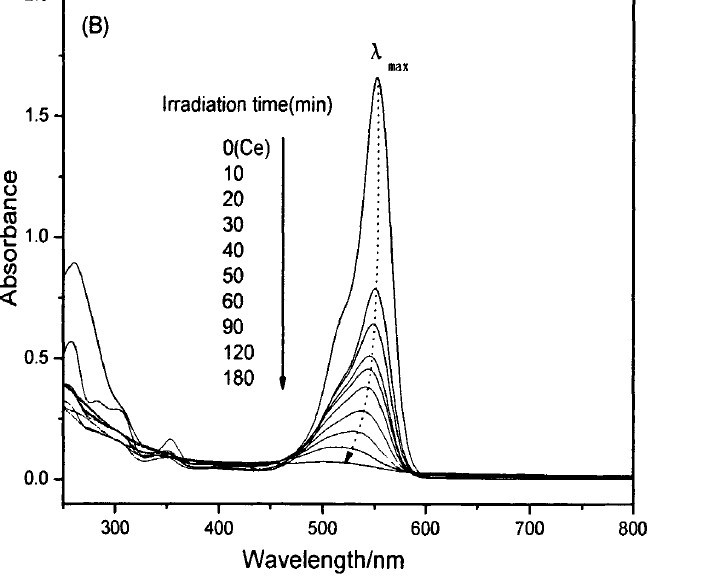

就像这个图里面的一样：



[ Last edited by wuyao118 on 2011-12-20 at 23:20 ]
回复此楼

» 收录本帖的淘帖专辑推荐

origin分峰拟合 核-壳（蛋壳）催化剂

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-12-20 23:17:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcllf

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
wuyao118(金币+3): 谢谢，我试了下，好像只能选取几个点，我用的是Origin7.5，请问你使用的那个版本？ 2011-12-21 15:46:52
wuyao118(金币+2): 2011-12-22 08:47:09
请参见图中的带箭头的曲线按钮
赞一下 回复此楼
2楼2011-12-21 08:52:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcllf

铁杆木虫 (正式写手)
步骤是，选择那个按钮后，在节点处（即峰的顶点）单击鼠标左键，直到你想结束了，就双击鼠标左键
赞一下 回复此楼
3楼2011-12-21 08:55:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhhl1990520

金虫 (著名写手)

九级屠夫

【答案】应助回帖

感谢参与，应助指数 +1
wuyao118(金币+2): 请问你使用的那个版本？我用的7.5的只能选取四个点 2011-12-21 16:21:54
恩，楼上的这个办法可行，前几天刚做了一个！
赞一下 回复此楼
很多人和事激励我们要自强不息勇往直前！！
4楼2011-12-21 09:16:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

感谢参与，应助指数 +1
wuyao118(金币+3): ★有帮助 谢谢 2011-12-21 15:47:56
教你个比较笨的办法：
1.取各峰顶点的坐标作为一新曲线的各点坐标，在图中添加此新曲线，可以先选用连线(Line)作图；
2.在新曲线上双击，在弹出的界面右侧Line中Connect项选择B-Spline、Style项选择Dot，如果效果看着顺眼则OK；
3.如果觉得不理想，可以换成用散点(Scatter)作图，再改用Analysis菜单中Fitting功能，在Fitting中选Sigmoidal Fit，于弹出的界面Settings菜单下Function Selection之Function中选择相应函数，如Hill1或Logistic，点Fit查看拟合效果，符合要求再改实线为虚线即可。注意拟合曲线未必过所有点。
赞一下 回复此楼
5楼2011-12-21 09:45:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cxqtitan

木虫 (著名写手)

快乐的足球

【答案】应助回帖

感谢参与，应助指数 +1
wuyao118(金币+2): 谢谢 2011-12-21 15:48:11
找出每个峰的坐标，再做一条曲线叠加上去
赞一下 回复此楼
6楼2011-12-21 09:48:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

wuyao118(金币+2): 呃，我也遇到这种情况了 2011-12-21 15:49:10
2、3楼的办法可能仅在Origin8.0以下版本适用(未验证过)，不适用于Origin8.5。
在Origin8.5中，使用Curved Arrow Tool能且仅能作4个点，以此4点拟合出一平滑曲线，想要像3楼一样无点数限制只能用Polylines (segmented lines) Tool，但相邻点是用直线而不是平滑曲线连接的，且箭头要在Object Properties中设置。
赞一下 回复此楼
7楼2011-12-21 10:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuyao118

金虫 (小有名气)
引用回帖:
3楼: Originally posted by ustcllf at 2011-12-21 08:55:29:
步骤是，选择那个按钮后，在节点处（即峰的顶点）单击鼠标左键，直到你想结束了，就双击鼠标左键

请问下你origin的版本，我用的时候只能选择四个点啊（包括起点）。
赞一下 回复此楼
8楼2011-12-21 19:15:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcllf

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by wuyao118 at 2011-12-21 19:15:24:
请问下你origin的版本，我用的时候只能选择四个点啊（包括起点）。

hehe,不好意思，我用的7.0的，好像也是只能选择4个点。。。当时自己没试过连那么多个点，不过自习看你给的图，如果相邻峰之间用虚的直线，貌似也可以想是曲线的。。。这也可以是最简单最土的办法了
赞一下 回复此楼
9楼2011-12-21 20:46:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustcllf

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by wuyao118 at 2011-12-21 19:15:24:
请问下你origin的版本，我用的时候只能选择四个点啊（包括起点）。

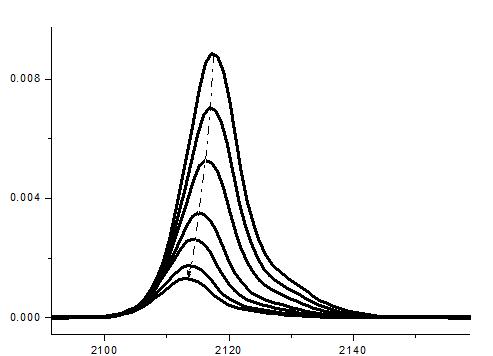

我用了一下polyline tool 这个工具试了一下。。。不知能否让你满意。。。
赞一下 回复此楼
10楼2011-12-21 21:14:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
