[求助] 碳材料电容器交流阻抗谱分析请教

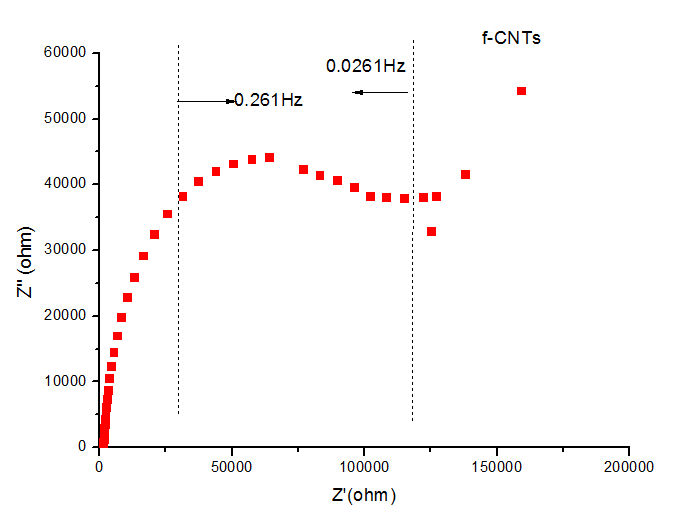

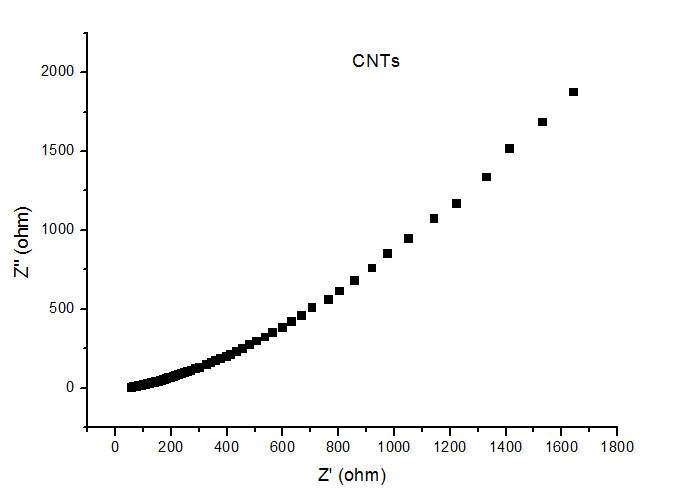

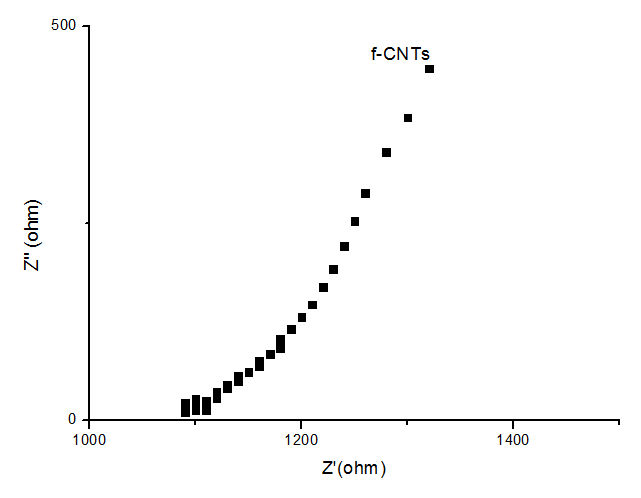

测试条件:两电极法,0.01Hz~100KHz,5mV 振幅。图1为酸化碳纳米管的交流阻抗谱,图2-1是碳纳米管接枝了磺酸根的交流阻抗谱,图2-2是碳纳米管接枝了磺酸根的高频部分。
(1)两图反映的两种材料的电极过程是传质的?还是电化学反应过程?过程控制是电化学控制?还是扩散控制?
(2)从图中看出两种材料的电阻应该是图一的电阻小,对吗?电阻的大小和电容有直接的关系吗?
(3)图2系列的图形中在频率0.0261~0.261为啥出现起伏的状态,这个可能是什么原因引起的呢?

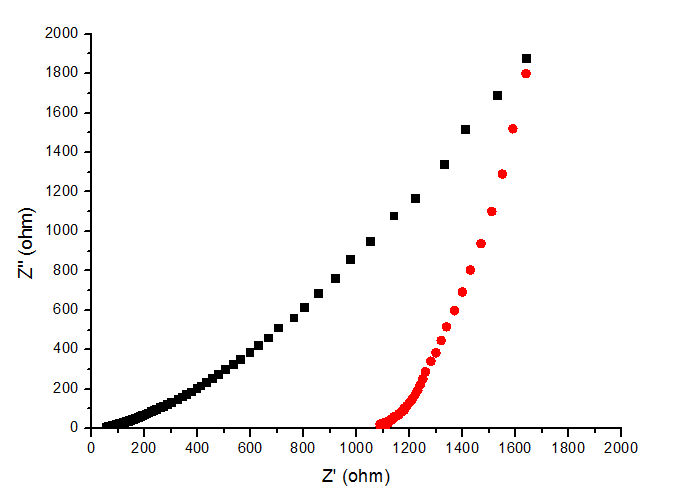

(4)将两图并在一起就是图3:能从图中看出两材料的区别吗?比如图1曲线的为45°,而图2曲线接近90°这个可以说明什么呢?
我罗嗦了一大堆,很多阻抗方面不懂,需要有经验的指导。






回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hkdfp

银虫 (小有名气)

再求助了。
2楼2011-08-23 11:09:29
