应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » MS » CASTEP 能量曲线上升 但是收敛了
141/2返回列表12下一页
查看: 2955  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xueht987

木虫 (正式写手)

[求助] CASTEP 能量曲线上升 但是收敛了

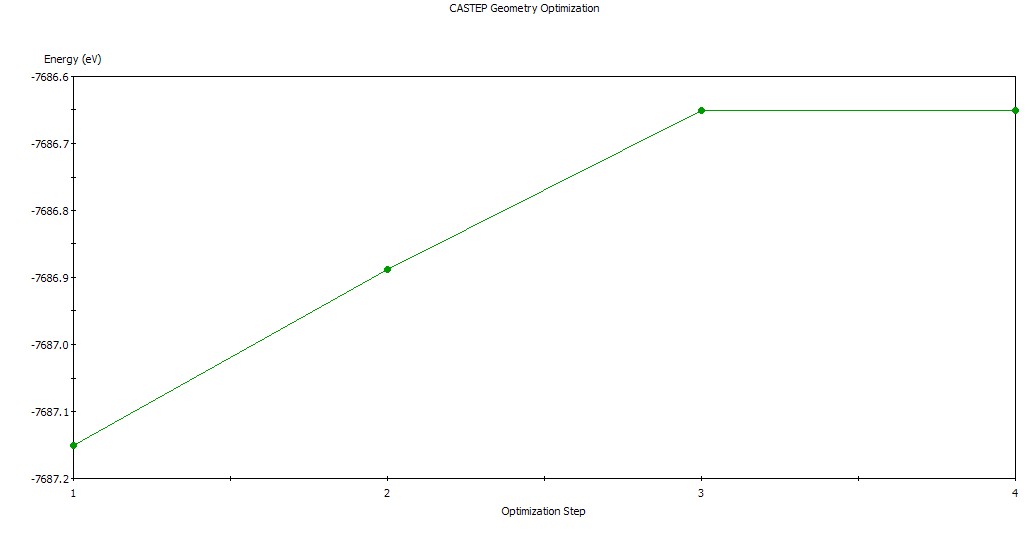

采用几何优化——勾选了more中的优化晶胞，结果能量曲线上升，但是收敛，这种计算结果可靠吗？很怀疑！
除了改变ECUT、K点，还有办法吗？这能否说明我建的晶胞就是比较稳定的，无需优化呢？
如果能用的话，我该怎么确定优化之后最终的(稳定）晶胞的能量以及晶胞参数，找最低的那个能量吗？
期待大家的指点，谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

模拟知识汇总

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-07-21 22:34:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueht987

木虫 (正式写手)
自己先顶一下！这个是虚晶近似计算出现的现象，呵呵，欢迎大家来讨论指点！
赞一下 回复此楼
2楼2011-07-21 22:36:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzl8181

铁杆木虫 (著名写手)

单身浏览汉

【答案】应助回帖

★ ★ ★
franch(金币+3): 谢谢指点 2011-07-22 09:06:20
xueht987(金币+5): 谢谢指点哦，确实是这样 2011-07-22 10:10:56
应该是初始输入的晶格常数过小造成的，这是内聚能偏低，你看一下优化后的晶格和优化前的比一下是不是这样。
赞一下(1人) 回复此楼
版权乜有，盗用不究！
3楼2011-07-22 07:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueht987

木虫 (正式写手)
是这样的，优化前的模型我采用的是实验值（8GPa压力下），优化过程中没有加压（0压），优化后晶胞比优化前有所膨胀，晶胞参数变大。请教楼上，这能否理解为：由于能量升高，所以优化后的晶胞相对于优化前是一种次稳定状态，但在0压下就应该是这种存在状态。
赞一下 回复此楼
4楼2011-07-22 11:17:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzl8181

铁杆木虫 (著名写手)

单身浏览汉
★ ★
zzy870720z(金币+2): 谢谢指教 2011-07-23 16:44:29
‘所以优化后的晶胞相对于优化前是一种次稳定状态’只能说优化前的晶格在8GP时可能是稳定的（这是还要看其声子谱和弹性常量才能确定是否真的稳定）；‘0压下就应该是这种存在状态'’0压下应该是优化后的结构，但是否真正稳定也不好说；这两种情况都可能处于亚稳态（这时声子谱或弹性常量不满足稳定条件的状态），当然也可能都处于稳定态。。。
赞一下(2人) 回复此楼
版权乜有，盗用不究！
5楼2011-07-23 06:50:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dxcharlary

专家顾问 (职业作家)
引用回帖:
Originally posted by lzl8181 at 2011-07-22 07:34:05:
应该是初始输入的晶格常数过小造成的，这是内聚能偏低，你看一下优化后的晶格和优化前的比一下是不是这样。

能再具体解释一下吗？ms的那张图给的是焓值，而不是能量值啊！结构优化本身就是在寻在焓的极小值，沿着力的方向移动原子和晶格，能量一定是减小的。从正常算法上来看是如果应力的计算是正确的，那么不可能出现能量升高的情况的。
赞一下 回复此楼
6楼2011-07-25 16:02:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dxcharlary

专家顾问 (职业作家)
★ ★
franch(金币+2): 谢谢回帖交流 2011-07-25 20:49:41
楼主的情况感觉是选了对称性优化，或者是加了一些束缚。才可能出现这样的问题。
赞一下(1人) 回复此楼
7楼2011-07-25 16:14:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzl8181

铁杆木虫 (著名写手)

单身浏览汉
★ ★ ★
franch(金币+3): 谢谢回帖交流 2011-07-25 20:50:20
如果在oPa 下它是稳相，而在加压直8GPa 过程中没有相变的话，焓确实是应该升高的。你的体系是否有相变？你可以从零压下逐渐加压再试试。MS给出的是焓还是能量我还真没想过，我一直觉得它是能量，稍后核实一下。H=E+PV，零压下的焓就是能量。
赞一下(1人) 回复此楼
版权乜有，盗用不究！
8楼2011-07-25 20:12:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueht987

木虫 (正式写手)
引用回帖:
Originally posted by lzl8181 at 2011-07-25 20:12:37:
如果在oPa 下它是稳相，而在加压直8GPa 过程中没有相变的话，焓确实是应该升高的。你的体系是否有相变？你可以从零压下逐渐加压再试试。MS给出的是焓还是能量我还真没想过，我一直觉得它是能量，稍后核实一下。H= ...

谢谢大家的关注！按楼上的试了一下，加压过程中，能量走势和贴出来的类似，往上走，但是8GPa时却往下了。查看总能，发现0-8GPa下，E-P曲线起起伏伏，波浪形的，8GPa这个点能量陡降，和前面的差值比较大。不知何解，请指教
赞一下 回复此楼
9楼2011-07-26 17:34:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzl8181

铁杆木虫 (著名写手)

单身浏览汉
楼主，不用管了，“结果能量曲线上升，但是收敛”，说明在你的设定收敛参数下它收敛了，结果应该是可靠的，但有可能是亚稳态。“这能否说明我建的晶胞就是比较稳定的，无需优化呢？”根据你的收敛曲线，刚开始时stress并没收敛，说明stress过大，这有可能是原来加压8Gpa引起的，所以MS要调整晶胞参数，使它收敛，这时能量就要发生变化了。
从E-P曲线看不出什么的话（注意加压时最好在前一个加压构型的基础上加，这样不会产生大的突变误差)，你再画一下H-P曲线（H=E+PV），看看曲线如何变化，这是要是波浪式变化的话就真有问题了！
赞一下 回复此楼
版权乜有，盗用不究！
10楼2011-07-26 19:41:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 xueht987 的主题更新
141/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 调剂 +8 调剂的考研学生 2026-03-09 8/400 2026-03-15 22:14 by Winj1e
[考研] 材料工程专硕274一志愿211求调剂 +5 薛云鹏 2026-03-15 5/250 2026-03-15 20:38 by Logic2024
[考研] 材料工程327求调剂 +3 xiaohe12w 2026-03-11 3/150 2026-03-14 20:20 by ms629
[教师之家] 焦虑 +5 水冰月月野兔 2026-03-13 7/350 2026-03-14 15:14 by 农药害害
[考研] 材料与化工（0856）304求B区调剂 +7 邱gl 2026-03-10 11/550 2026-03-14 12:18 by 邱gl
[考研] 211本，11408一志愿中科院277分，曾在中科院自动化所实习 +3 Losir 2026-03-12 3/150 2026-03-14 12:11 by 热情沙漠
[考研] 297求调剂 +4 学海漂泊 2026-03-13 4/200 2026-03-14 11:51 by 热情沙漠
[考研] 293求调剂 +5 上班不着吉 2026-03-09 5/250 2026-03-14 02:37 by JourneyLucky
[考研] 328，0703考生求调剂，一志愿为东北师范大学 +4 观素律 2026-03-09 5/250 2026-03-14 01:24 by JourneyLucky
[考研] 一志愿郑大070303，338分，求调剂 +4 dadawaf 2026-03-10 5/250 2026-03-14 01:20 by lsw010101
[考研] 一志愿安徽大学材料工程专硕313分，求调剂的学校 +8 Yu先生 2026-03-10 10/500 2026-03-14 01:04 by JourneyLucky
[考研] 材料工程专硕，一志愿中国矿业大学，总分314，求调剂 +5 无懈可击的巨人 2026-03-10 5/250 2026-03-14 00:37 by JourneyLucky
[考研] 材料与化工求调剂一志愿 985 总分 295 +8 dream…… 2026-03-12 8/400 2026-03-13 22:17 by 星空星月
[考研] 308求调剂 +5 是Lupa啊 2026-03-11 5/250 2026-03-13 22:13 by JourneyLucky
[考研] （081700）化学工程与技术-298分求调剂 +12 11啦啦啦 2026-03-11 35/1750 2026-03-13 21:25 by JourneyLucky
[考研] 求调剂 +5 一定有学上- 2026-03-12 5/250 2026-03-13 18:31 by ms629
[考研] 085600材料与化工 309分请求调剂 +7 dtdxzxx 2026-03-12 8/400 2026-03-13 14:43 by jxchenghu
[考研] 0817化学工程与技术考研312分调剂 +3 T123 tt 2026-03-12 3/150 2026-03-13 10:49 by houyaoxu
[考研] 420求调剂 +4 莫向外求11 2026-03-10 6/300 2026-03-12 14:41 by ruiyingmiao
[考研] 085602化工求调剂 +7 董boxing 2026-03-10 7/350 2026-03-10 17:07 by BruceLiu320
信息提示
关闭
请填处理意见
关闭
