应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 非晶合金 » 非晶合金的弹性模量
201/2返回列表12下一页
查看: 3834  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

auguest973

木虫 (小有名气)

[交流] 非晶合金的弹性模量 已有6人参与

有研究报道，多数非晶合金的弹性模量可以表示为其所有组元的原子百分比与相应弹性模量乘积之和

这是否意味着合金的弹性模量是随成分变化而变化的，但弹性模量不是属于组织不敏感参数吗？不太理解，大家能不能帮忙分析一下，谢谢了先！
回复此楼

» 收录本帖的淘帖专辑推荐

材料力学精品专辑 非晶合金物理性能

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
何以解忧，唯有稀粥
1楼 2011-07-18 14:33:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

imrsfb

铁杆木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by yiyunlixiao at 2011-08-16 14:00:07:
反例很多，只是大家不报道而已。

最近耶鲁大学在scripta发文报道的Pd基BMG，泊松比很低，且同样泊松比有的是韧的，有的是脆的。这说明泊松比准则可能不是一个本征的准则。
赞一下(2人) 回复此楼
15楼2011-08-18 05:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

colin_chow

银虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
师兄您好，请问能把这篇研究报道的文献发给我看看吗？想多学点知识。
赞一下(1人) 回复此楼
万事开头难，正如很多单词本的第一个单词都是abandon
2楼2011-07-21 10:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiyunlixiao

木虫 (正式写手)
★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
imrsfb(金币+3): 十分专业的解答！ 2011-08-03 16:07:24
混和法则在块体非晶弹性模量的预测上粗略是正确的（已有的验证，偏差比较大）。具体文章可以参见J. Appl. Phys. 99, 093506 （2006）。但这个成分验证区域相对比较窄，更多的是从多种基体的合金角度来进行的。推荐你采用Egami推导的局部原子应力推导得到的模型Phys. Rev. B 76, 024203 (2007).，它是结合了Tg和摩尔体积对弹性模量（尤其是体模量）预测还是相当准确的。
赞一下(2人) 回复此楼
3楼2011-08-03 07:55:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imrsfb

铁杆木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
aishan(金币+1): 感谢应助 2011-08-14 19:31:34
对金属材料，弹性模量对组织不敏感，比如晶粒尺寸等，但是成分对弹性模量有重要影响。成分与组织是不同的。
赞一下(2人) 回复此楼
4楼2011-08-03 16:11:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

L-glass

银虫 (初入文坛)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
aishan(金币+2): 感谢应助 2011-08-14 19:31:42
Egami局部原子应力模型Phys. Rev. B 76, 024203 (2007)来预测弹性模量太复杂， 没有可操作性。 它需要预先知道Tg和Vm， 一个非晶体系没有被制备出来， 怎么指导它的Tg呢？   混和法则（J. Appl. Phys. 99, 093506 （2006））可方便的粗略预测块体非晶的弹性模量， 从而调控其性能。
赞一下(2人) 回复此楼
5楼2011-08-14 12:22:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiyunlixiao

木虫 (正式写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
imrsfb(金币+2): 鼓励更深入的交流 2011-08-14 22:33:50
引用回帖:
5楼: Originally posted by L-glass at 2011-08-14 12:22:36:
Egami局部原子应力模型Phys. Rev. B 76, 024203 (2007)来预测弹性模量太复杂， 没有可操作性。 它需要预先知道Tg和Vm， 一个非晶体系没有被制备出来， 怎么指导它的Tg呢？   混和法则（J. Appl. Phys. 99, 093506 ...

只要能够制备得到非晶，密度和Tg相对而言还是好测的，但模量并不是每个样品都能够测的出来的，需要有一定的尺寸。而混和法则只能够大体预测，但是偏差很大。另外如果一个成分都不知道能不能制备出非晶，预测它还有什么意义呢？毕竟不是每个合金都具有高的玻璃形成能力。
赞一下(2人) 回复此楼
6楼2011-08-14 21:07:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

L-glass

银虫 (初入文坛)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
imrsfb(金币+2): 鼓励更深入的交流 2011-08-15 14:27:54
模量和很多性能有关如模量和Tg，和强度， 塑性等。 如果要设计和研制高Tg或低Tg， 或者高强度或者大塑性的非晶， 在满足一般的非晶形成规则的前提下， 可以用模量混和法则方便的粗略预测块体非晶的弹性模量， 从而得到想要的性能。 再说具体一点， 如果想开发Tg＝400 K 的BMG， 因为Tg约等于2.5E （E是杨式模量）， 这个体系的E应该在16 GPa左右， 这样我们就可根据模量混合法则大概知道需要选那些组元和大致的成分才能得到想要的BMG。
赞一下(2人) 回复此楼
7楼2011-08-15 12:05:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imrsfb

铁杆木虫 (著名写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
aishan(金币+2): 感谢应助 2011-08-15 17:15:45
引用回帖:
7楼: Originally posted by L-glass at 2011-08-15 12:05:39:
模量和很多性能有关如模量和Tg，和强度， 塑性等。 如果要设计和研制高Tg或低Tg， 或者高强度或者大塑性的非晶， 在满足一般的非晶形成规则的前提下， 可以用模量混和法则方便的粗略预测块体非晶的弹性模量， 从而 ...

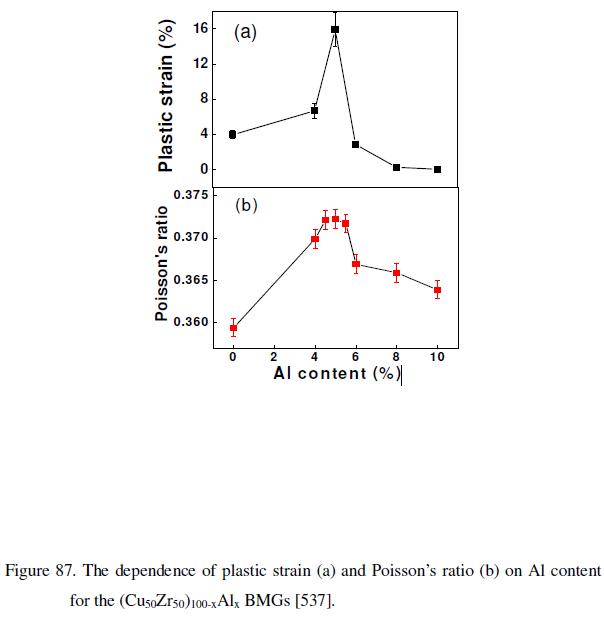

The mixing rule for calculating the elastic modulus is easy, but sometimes it is not correct. Can you let me know why is this rule not work as the adding element increasing to some amount? As shown below,
(From Wang WH, PMS, 2011)
Poisson ratio: Cu, 0.34; Zr, 0.34; Al, 0.35.

[ Last edited by imrsfb on 2011-8-15 at 15:59 ]
赞一下(2人) 回复此楼
8楼2011-08-15 15:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imrsfb

铁杆木虫 (著名写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
aishan(金币+2): 感谢应助 2011-08-15 17:16:06
引用回帖:
7楼: Originally posted by L-glass at 2011-08-15 12:05:39:
模量和很多性能有关如模量和Tg，和强度， 塑性等。 如果要设计和研制高Tg或低Tg， 或者高强度或者大塑性的非晶， 在满足一般的非晶形成规则的前提下， 可以用模量混和法则方便的粗略预测块体非晶的弹性模量， 从而 ...

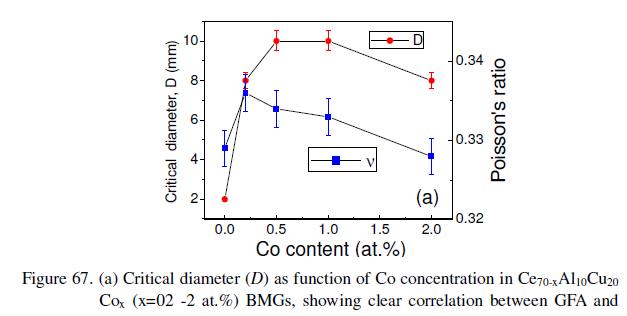

Also this, the Poisson's ratio of the alloy does not vary linearly with the content of the element Co.
From Wang WH, PMS, 2011

Poisson's ratio: Ce, 0.24, Co, 0.31, Cu, 0.34; Al, 0.35
赞一下(2人) 回复此楼
9楼2011-08-15 16:13:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

L-glass

银虫 (初入文坛)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
aishan(金币+1): 感谢交流 2011-08-15 17:16:31
同意， 模量混和法则虽然方便， 但是只能粗略预测块体非晶的弹性模量。 微量摻杂的影响模量混和法则好像不适用。 任何规则都是在一定范围内适用的。 上面这篇文章能否贴上来？

[ Last edited by L-glass on 2011-8-15 at 16:23 ]
赞一下(2人) 回复此楼
10楼2011-08-15 16:15:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 auguest973 的主题更新
201/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 调剂 +4 osbbx 2026-04-02 4/200 2026-04-08 22:52 by may_新宇
[考研] 材料307分求大佬组收留 +15 Hll胡 2026-04-07 15/750 2026-04-08 22:35 by 猪会飞
[考研] 化学308分求调剂 +21 你好明天你好 2026-04-07 23/1150 2026-04-08 22:32 by 凯凯要变帅
[考研] 工科 267求调剂 +6 wanwan00 2026-04-02 8/400 2026-04-08 22:09 by 朱云虎202
[考研] 296求调剂 +6 汪！？！ 2026-04-08 6/300 2026-04-08 21:38 by 朱云虎202
[考研] 277求调剂 +16 倪建设 2026-04-06 16/800 2026-04-08 21:28 by zhouxiaoyu
[考研] 325分化学调剂 +9 15771691647 2026-04-02 9/450 2026-04-08 19:21 by ruoyu867
[考研] 265求调剂 +19 小木虫085600 2026-04-06 21/1050 2026-04-08 10:38 by 逆水乘风
[考研] 生物工程求调剂 +13 喜欢还是不甘心 2026-04-05 13/650 2026-04-07 16:55 by Ecowxq666！
[考研] 266分，一志愿电气工程，本科材料，求材料专业调剂 +9 哇呼哼呼哼 2026-04-02 10/500 2026-04-06 19:47 by jean5056
[考研] 307求调剂 +3 所念及所望 2026-04-06 3/150 2026-04-06 17:30 by 土木硕士招生
[考研] 求调剂 +4 wos666 2026-04-03 5/250 2026-04-06 15:22 by wos666
[考研] 一志愿C9的化学工程（085602） 340分，感觉校内调剂无望，求调剂 +12 万事宜臻 2026-04-04 12/600 2026-04-06 07:46 by 无际的草原
[考研] 083200 333求调剂 +3 十二！！ 2026-04-04 3/150 2026-04-05 08:28 by barlinike
[考研] 301求调剂 +18 骆驼男人 2026-04-02 18/900 2026-04-04 20:33 by 蓝云思雨
[考研] 求调剂 +3 农业工程与信息� 2026-04-04 3/150 2026-04-04 12:19 by 舍而后得
[考研] 22408，264求调剂 +3 ywh729 2026-04-03 4/200 2026-04-04 11:04 by ywh729
[考研] 求调剂，一志愿北京中医药大学 +3 小小达不溜 2026-04-02 3/150 2026-04-03 22:55 by 冲矢昴星团
[考研] 085501一志愿天工大，机械专硕求调剂，跨材料 +3 33上 2026-04-03 3/150 2026-04-03 14:08 by 1753564080
[考研] 338求调剂，一志愿能源动力，外语是日语203 +5 zzz，，r 2026-04-02 5/250 2026-04-03 09:45 by 蓝云思雨
信息提示
关闭
请填处理意见
关闭
