[交流] 大家都来看看，交流一下这种缺陷是怎么形成的？

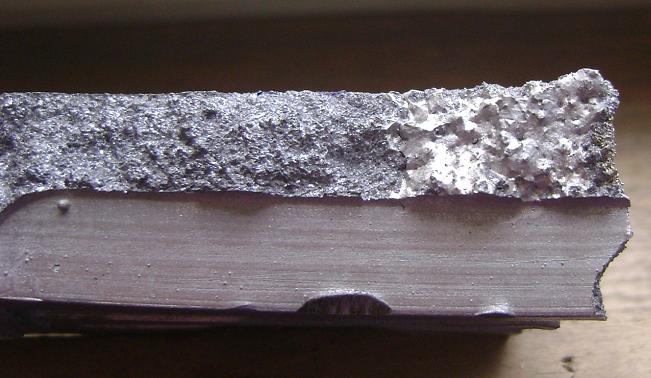

铸件经过X光探伤时候发现有缺陷，敲开缺陷部位发现如图所示缺陷（图片为宏观微距）。给位同仁探讨一下这主要是什么缺陷？是缩松吗？形成原因主要是什么？

铸件采用石膏型熔模精密铸造成型，材质为铸铝101A，（Al7SiMg合金）！



[ Last edited by xucz on 2011-6-22 at 22:59 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-06-22 22:33:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu-bszhuo

金虫 (小有名气)
★
景致(金币+1):谢谢参与
这论坛脸贴个图都不行？
赞一下(1人) 回复此楼
2楼2011-06-22 22:38:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xucz

荣誉版主 (文坛精英)
★
景致(金币+1):谢谢参与
引用回帖:
Originally posted by nwpu-bszhuo at 2011-06-22 22:38:05:
这论坛脸贴个图都不行？

是楼主不会贴吧
回复此楼
3楼2011-06-22 22:50:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youmengren

木虫 (著名写手)
★
景致(金币+1):谢谢参与
恭请贴图，这样太麻烦
赞一下(1人) 回复此楼
4楼2011-06-22 22:59:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xucz

荣誉版主 (文坛精英)
景致(金币+1): 2011-06-23 20:53:46
帮楼主编辑贴上了图片
赞一下 回复此楼
5楼2011-06-22 23:00:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

景致

银虫 (初入文坛)
谢谢楼上！现在可以看到了，大家讨论吧
赞一下 回复此楼
6楼2011-06-23 20:54:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

火山石

木虫 (小有名气)
★
景致(金币+1):谢谢参与
景致(金币+1): 2011-06-30 19:55:06

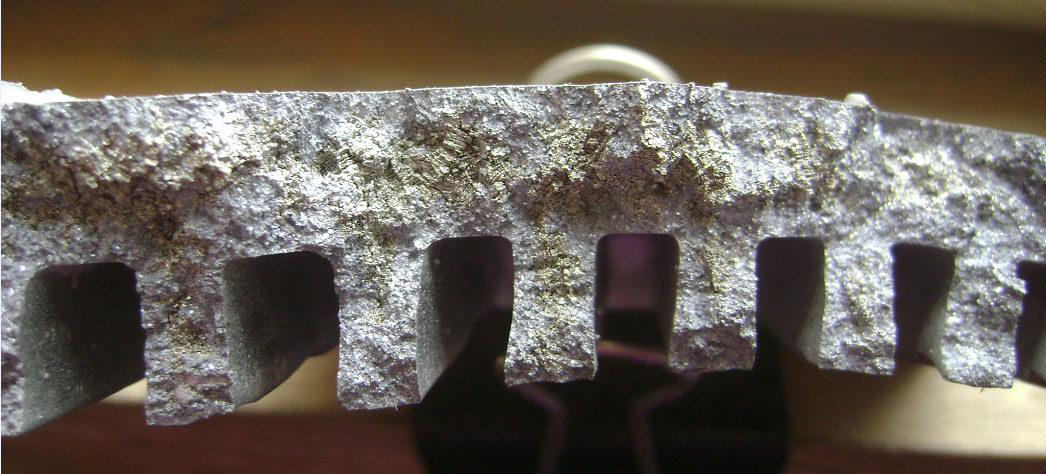

图1黄色区是缩松，放大了肯定是成束的枝晶。图2右边白色区是裂缝。糟透了
赞一下(1人) 回复此楼
7楼2011-06-26 00:04:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

song-20060

木虫 (职业作家)
★
景致(金币+1):谢谢参与
景致(金币+2): 2011-06-30 19:55:26
控温
回复此楼
8楼2011-06-26 00:26:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

421126llh

金虫 (正式写手)
★
景致(金币+1):谢谢参与
控温
回复此楼
9楼2011-06-26 00:52:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sincerewei

铁杆木虫 (著名写手)
★
景致(金币+1):谢谢参与
不会，路过
回复此楼
12楼2011-06-26 02:27:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imrjilin

木虫 (小有名气)
★
景致(金币+1):谢谢参与
景致(金币+1): 2011-06-30 19:56:50
看第一张图肯定不是简单的缩松缺陷，感觉好像是严重的偏析，或者根本就是冶炼工艺不合适造成的溶质富集。第二张图不知道是什么
赞一下(1人) 回复此楼
14楼2011-06-26 15:09:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

景致

银虫 (初入文坛)
谢谢诸位！
回复此楼
15楼2011-06-30 19:56:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iceason9999

木虫 (小有名气)
★
景致(金币+1):谢谢参与
学习了！
回复此楼
16楼2011-07-01 11:24:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)
★
景致(金币+1):谢谢参与
第二张图片的裂纹都这么明显了！！！
赞一下(1人) 回复此楼
17楼2011-07-01 15:26:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

millsxiaoke

木虫 (正式写手)
★
景致(金币+1):谢谢参与
怎么看不见图啊
回复此楼
18楼2011-07-01 15:49:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leeyl

铁杆木虫 (著名写手)
★
景致(金币+1):谢谢参与
第一个是不是偏析了？用饿歇能谱看看那黄色的是什么。
赞一下(1人) 回复此楼
19楼2011-07-01 19:33:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

景致

银虫 (初入文坛)
谢谢各位，请继续讨论！
赞一下 回复此楼
21楼2011-07-07 22:46:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钱庆生

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
第二张 应该脆性断裂 右边的白亮区应该是疲劳源  个人看法  仅供参考
赞一下(1人) 回复此楼
22楼2011-10-08 21:59:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingron_liu

银虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
个人也倾向于偏析
赞一下(1人) 回复此楼
23楼2011-10-09 14:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baluke

新虫 (初入文坛)
??
回复此楼
24楼2011-11-22 11:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qmjing

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这缺陷太糟啦！楼主成型手段控制不太好啊
赞一下 回复此楼
25楼2012-03-20 20:18:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郝新

新虫 (初入文坛)
模具温度
回复此楼
26楼2012-11-08 23:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tk100200523

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
初步分析铝合金内部氧化夹渣物，进一步判定需要看微观金相，ESM分析杂质成分及属性。
赞一下 回复此楼
27楼2012-11-20 12:07:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bauljnui

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
模铸时候应该温度没有控制好，偏析了。黄色的东西，暂时不解
赞一下 回复此楼
28楼2012-11-30 09:16:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenbo665

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
偏析第一张，第二章没有完全融化。
赞一下 回复此楼
29楼2012-12-15 22:27:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)
浇注系统严重不对
赞一下 回复此楼
30楼2013-02-04 10:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlwxyh

银虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉像熔炼过程中引入的熔剂类夹杂物啊

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
31楼2013-02-04 22:55:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhquanming

新虫 (小有名气)
图1是典型的铸造缩松缺陷，同时存在未熔合特征。图2是完全未熔合特征，不是裂纹，是铸态液体凝固时未完全熔合的特征。
赞一下 回复此楼
32楼2013-02-12 21:46:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

likunfeng

铁杆木虫 (正式写手)
传图上来不易啊
回复此楼
33楼2013-02-16 09:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
