小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 稳态计算与非稳态计算结果不一致
41/1返回列表
查看: 2511  |  回复: 3
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

kylafree

至尊木虫 (知名作家)

[交流] 稳态计算与非稳态计算结果不一致 已有1人参与



我利用组分输运模型模拟一种气体（当作溶质）在另一种气体（当作溶剂）中的浓度分布，左边进口，右边出口；上下边界会吸收溶质。

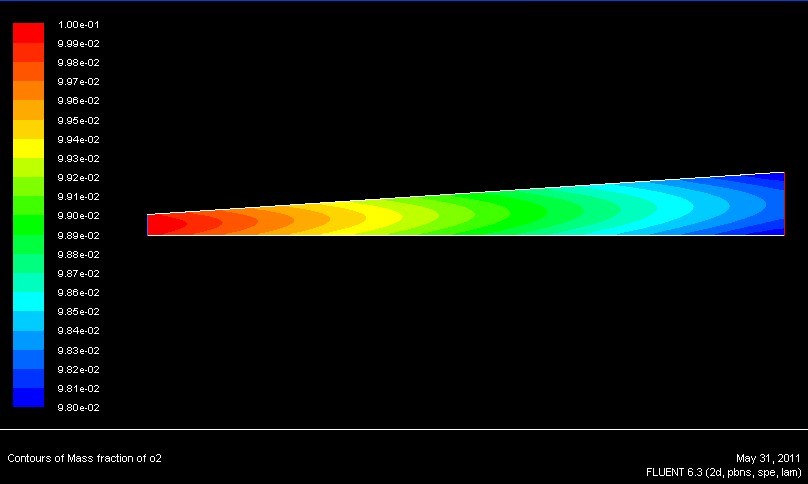

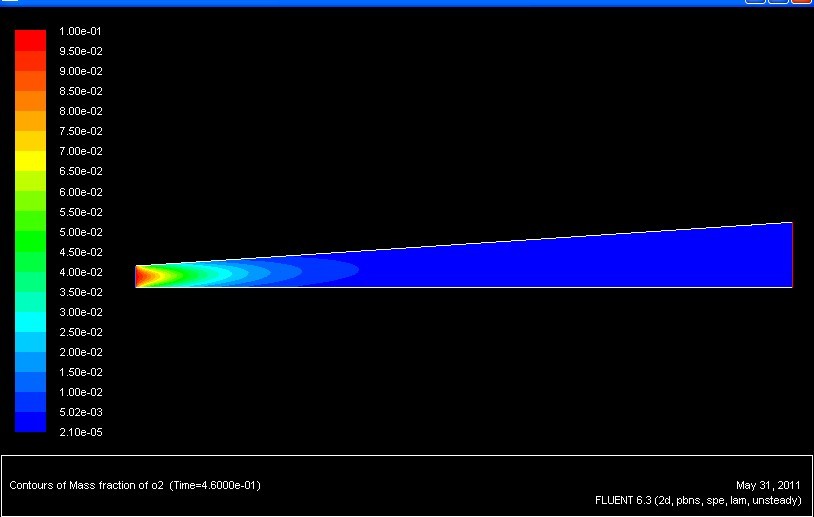

计算了两个算例，这两个算例其它条件完全相同，其中一个用稳态计算到收敛；另一个用非稳态计算，最终也达到收敛（即浓度分布不再随时间而改变）。但这两种情况得出的浓度分布结果差别很大，如上两图所示。这到底是为什么呢？我该相信哪个结果呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-31 11:10:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iisshen

木虫 (正式写手)

HELLOW
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
臭水沟(金币+2): 谢谢参与~~ 2011-05-31 18:43:10
我觉得第二个非稳定的时候是还没有计算完成，即使收敛，可能是残差标准不是很严格，我觉得再迭代一段时间看看。此外，我发现两个云图的浓度标尺的颜色不一样，稳态下蓝色代表0.098，而非稳态下蓝色却低至2.1e-05，将两个浓度范围设置为相同再比较看看吧。
赞一下(2人) 回复此楼
Be yourself
2楼2011-05-31 14:11:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
Originally posted by iisshen at 2011-05-31 14:11:24:
我觉得第二个非稳定的时候是还没有计算完成，即使收敛，可能是残差标准不是很严格，我觉得再迭代一段时间看看。此外，我发现两个云图的浓度标尺的颜色不一样，稳态下蓝色代表0.098，而非稳态下蓝色却低至2.1e-05， ...

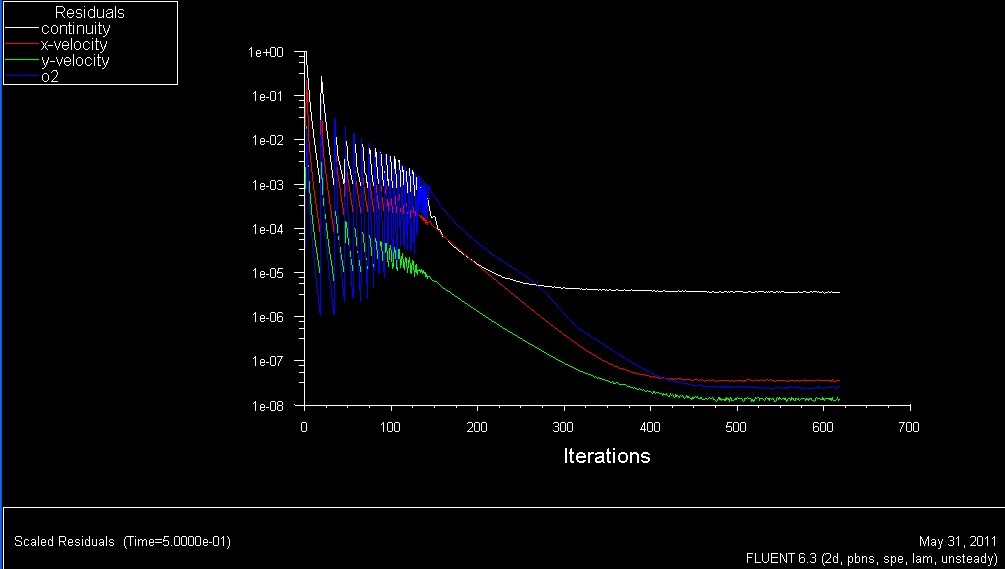

这是非稳态计算的残差图。这个非稳态的计算应该已经收敛了，因为不管怎么往下算它的浓度图云图已经不作任何改变了，color bar的数值没有任何改变了。
两个云图是Auto Range作出来的，标尺不一样不是正好也说明它们的差别很大吗？
赞一下 回复此楼
3楼2011-05-31 14:48:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
Originally posted by iisshen at 2011-05-31 14:11:24:
我觉得第二个非稳定的时候是还没有计算完成，即使收敛，可能是残差标准不是很严格，我觉得再迭代一段时间看看。此外，我发现两个云图的浓度标尺的颜色不一样，稳态下蓝色代表0.098，而非稳态下蓝色却低至2.1e-05， ...

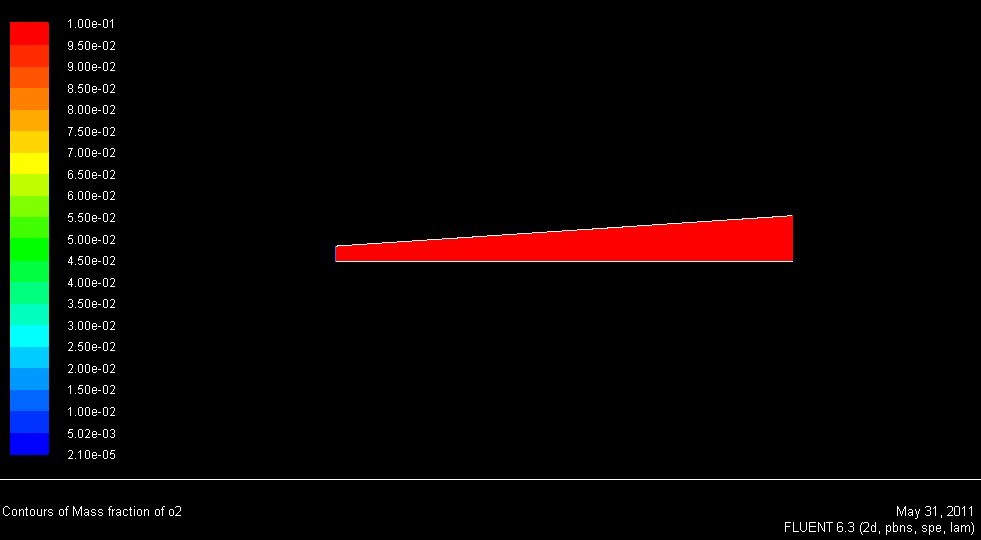

另外我把稳态的云图的color bar调为和非稳态的color bar一致后，图就成这样了。这个图也可以理解，因为稳态的图中的浓度比非稳态图的浓度高了太多。
赞一下 回复此楼
4楼2011-05-31 14:56:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
