| 查看: 1608 | 回复: 8 | ||
dazhi7758至尊木虫 (著名写手)
|
[求助]

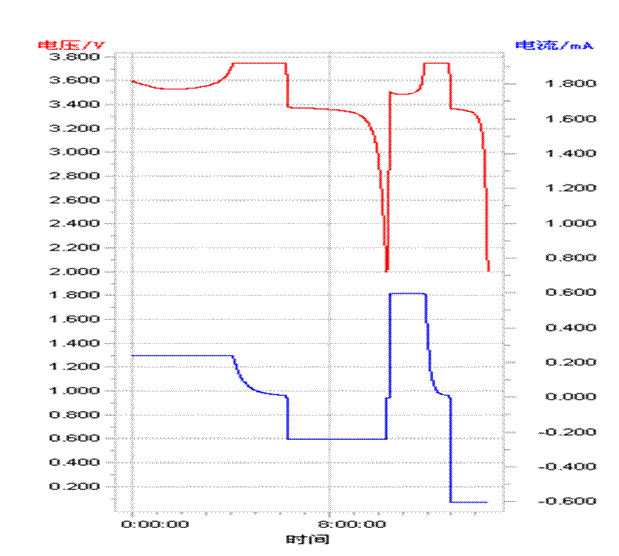

新威电池测试得到的图怎么分析？
|
请问这种图如何分析啊，能看出些什么信息 |
回复此楼» 猜你喜欢
Ni元素XPS分析
已经有1人回复
-
广东以色列理工材料系能源与电子材料课题组——博士（以色列理工学位）
已经有3人回复
-
物理化学论文润色/翻译怎么收费?
已经有73人回复
-
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生
已经有0人回复
-
求一份origin2019以上版本的origin软件压缩包
已经有1人回复
-
电化学基础知识与资源网站
已经有2人回复
-
宁夏大学国家重点实验室膜分离课题组招收2026级博士生
已经有0人回复
-
中国科大电池方向任晓迪课题组招收2026级博士生-电解液/电池安全性/人工智能方向
已经有16人回复
-
26年秋季博士申请
已经有0人回复
-
推荐给英语教学者的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》
已经有28人回复
-
推荐给教师的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》
已经有23人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助铅酸电池充电实验电压一下升到2.5伏左右后一直降低
已经有5人回复
- 新威电池测试仪探测不到扣式电池电压
已经有4人回复
- 动力电池检测技术（一）检测标准
已经有124人回复
- 三电极体系做恒流充放电测试
已经有14人回复
- 新威电池测试系统不工作了
已经有6人回复
- 挥金求助 锂离子电池三电极体系的模拟图和实物图
已经有23人回复
- 聚苯胺用循环伏安法、恒电流充放电、电阻抗测试出来的图谱该怎么分析呢？
已经有10人回复
- SEM&EDS测试人员的未来
已经有23人回复
- 锂电池容量测试结不到1
已经有11人回复
- LAND电池测试系统怎么设置啊？
已经有19人回复
- 新威电池测试仪怎么从NDA文件中导出EXCEL文件？
已经有4人回复
- 请问下大家有用蓝电或新威电池测试系统测试电池的吗
已经有13人回复
- 【资源】如何测试电池的供电时间
已经有6人回复
- excel 做的图怎么转成EPS format file
已经有5人回复
- 【求助】锂电池恒电流充放电测试参数都是什么
已经有7人回复
| 自顶一下。。 |
2楼2011-05-29 19:51:47
3楼2011-05-29 20:02:38
4楼2011-05-29 20:09:21
lhtpp
木虫 (著名写手)
- 应助: 24 (小学生)
- 金币: 2697.4
- 散金: 558
- 红花: 1
- 帖子: 2228
- 在线: 188.7小时
- 虫号: 263463
- 注册: 2006-07-02
- 性别: GG
- 专业: 电化学
5楼2011-05-29 20:21:11
dazhi7758
至尊木虫 (著名写手)
- ECEPI: 1
- 应助: 56 (初中生)
- 贵宾: 0.01
- 金币: 12304.8
- 散金: 103
- 红花: 17
- 帖子: 1671
- 在线: 320.1小时
- 虫号: 416417
- 注册: 2007-06-30
- 性别: GG
- 专业: 无机非金属类光电信息与功
6楼2011-05-29 23:54:05
dazhi7758
至尊木虫 (著名写手)
- ECEPI: 1
- 应助: 56 (初中生)
- 贵宾: 0.01
- 金币: 12304.8
- 散金: 103
- 红花: 17
- 帖子: 1671
- 在线: 320.1小时
- 虫号: 416417
- 注册: 2007-06-30
- 性别: GG
- 专业: 无机非金属类光电信息与功
7楼2011-05-29 23:59:31
dazhi7758
至尊木虫 (著名写手)
- ECEPI: 1
- 应助: 56 (初中生)
- 贵宾: 0.01
- 金币: 12304.8
- 散金: 103
- 红花: 17
- 帖子: 1671
- 在线: 320.1小时
- 虫号: 416417
- 注册: 2007-06-30
- 性别: GG
- 专业: 无机非金属类光电信息与功
8楼2011-05-30 00:00:31
bt2145
至尊木虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 12864.7
- 散金: 10
- 帖子: 345
- 在线: 75.3小时
- 虫号: 314270
- 注册: 2007-02-25
- 性别: GG
- 专业: 电化学
|
你做的是LFP材料正极对锂片的扣式电池，正极敷料大概在6-7mg左右，该电池没有经过化成直接充放电的，首次充电电流过大，锂片表面形成的SEI膜不是很好，所以显示出来极化较大，可以测试一下EIS，首次充电过程中电池的阻抗（如果此时中断测试后静置一段时间后测试EIS，可以发现Rct很大）从600欧姆下降到了大概400欧姆。在第二次充电时大概下降到了100欧姆。因此，要想看材料性能，最好先化成，在锂片表面形成一层致密的SEI膜。 恒压时间过长，不过不一定是正极LFP的问题，看看下一段。 倍率方面不能判断是否好，因为你的电流过小，0.25C和0.6C的放电时判断不出LFP材料倍率的，而且最好不要用半电池（对锂片）的来判断倍率，用这个测试一下材料比容量即可。倍率要对石墨来做（比表面大，阻抗虽然也不小，但是反映电池的实际，如果真想看正极材料的真实倍率性能，最好做全对称电池，我做过LFP材料全对称的电池倍率，可以满足80C要求），锂片的Rct大、而且变化很大（所以你的电池两个循环之间的平台不同），用不同的制度化成成膜，锂片Rct可以从初始的上千欧姆下降到3-50欧姆左右，扣式中6mgLFP自身的阻抗大致不大于15欧姆，所以半电池的极化主要应该还是锂片产生的，测试不出LFP材料的倍率性能。 |
9楼2014-06-17 11:26:35
