[求助] XRD分析

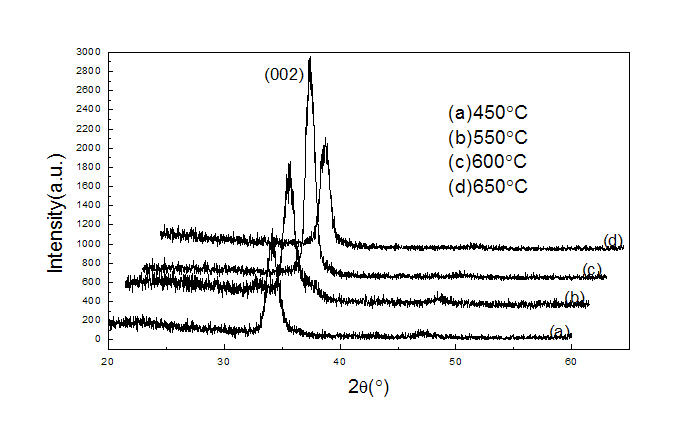

在Cr掺杂ZnO的XRD谱分析中，审稿人给出了如下建议:It was surprising for me that for all the annealing temperatures the stress is compressive.If we analyze the(002)peak position in fig 3 we see that it shifts from a
lower 2θvalue to a higher 2θvalue(compared with the bulk value).Can please confirm this behavior.Please also confirm the 2θvalues on table1 and the spectra in fig 3(mainly for T=600 and 650oC)
我测试的结果中2θ值在温度由450到600度是向高角度方向移动，温度升到650时2θ值有所减少，但是审稿人从XRD图谱中看出2θ值是一直向高角度方向移动，请问从图中哪个角度能看出2θ值是一直向高角度方向移动？并且应力我利用公式计算出来的，全是压应力，为什么审稿人会质疑这个问题呢？谢谢
Annealing temperature(℃) 2θ(°)   d(002)(nm)     c(nm)        σ(109Nm -2)
450                                   34.020 0.2633           0.5266        -5.2278
550                                   34.219 0.2618           0.5236        -2.7010
600                                   34.360 0.2608           0.5216        -0.8713
650                                   34.309 0.2612           0.5224        -1.5056
回复此楼

» 猜你喜欢
1楼 2011-05-22 16:37:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bersinger

禁虫 (知名作家)

【答案】应助回帖

zuobaoma(金币+50): 5 2011-05-22 19:37:45
你的四个图排的有点问题，编辑以为你的2θ值就是按你排的顺序一样。但从你下面数据来看，你图的位置并不代表你的2θ值，你只是想通过这个图表示在2θ处得强度的变化，实际上2θ值是差不多的，想想重新布图吧
赞一下 回复此楼
2楼2011-05-22 17:18:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chuidiaogu

铁虫 (初入文坛)
要把X轴的数值统一，不能左右移动。
不过在平常工作汇报中自己的可以这样做，明确实验现象。
赞一下 回复此楼
3楼2011-05-25 21:50:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wlwhj2010

金虫 (小有名气)
你的图和表中的数据不太对应，审稿人应该是根据你的图判断的吧
赞一下 回复此楼
等待
4楼2011-06-09 21:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
