[求助] XRD分析求助

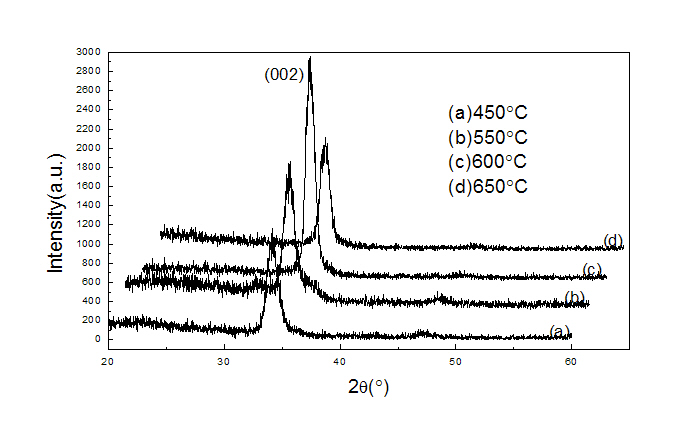

在Cr掺杂ZnO的XRD谱分析中，审稿人给出了如下建议:It was surprising for me that for all the annealing temperatures the stress is compressive.If we analyze the(002)peak position in fig 3 we see that it shifts from a
lower 2θvalue to a higher 2θvalue(compared with the bulk value).Can please confirm this behavior.Please also confirm the 2θvalues on table1 and the spectra in fig 3(mainly for T=600 and 650oC)
我测试的结果中2θ值在温度由450到600度是向高角度方向移动，温度升到650时2θ值有所减少，但是审稿人从XRD图谱中看出2θ值是一直向高角度方向移动，请问从图中哪个角度能看出2θ值是一直向高角度方向移动？并且应力我利用公式计算出来的，全是压应力，为什么审稿人会质疑这个问题呢？谢谢
Annealing temperature(℃) 2θ(°)   d(002)(nm)     c(nm)        σ(109Nm -2)
450                                   34.020 0.2633           0.5266        -5.2278
550                                   34.219 0.2618           0.5236        -2.7010
600                                   34.360 0.2608           0.5216        -0.8713
650                                   34.309 0.2612           0.5224        -1.5056
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-22 16:34:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

纳米材料753

木虫之王 (文学泰斗)

光岳之巅

【答案】应助回帖

★ ★
shecf(金币+2): 谢谢应助~ 2011-05-22 17:04:03
zuobaoma(金币+50): 5 2011-05-22 19:38:35
审稿人可能看错了  其实你现在做的图很容易让审稿人误解   最好是把4个峰值的2θ大小做一个小图  然后附在这个大图里
赞一下(1人) 回复此楼
进取……永无止境！
2楼2011-05-22 17:01:47
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

senlinlangzi

银虫 (小有名气)
磁控溅射做的吧？？
赞一下 回复此楼
3楼2011-05-23 18:52:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

yx_clouds

铁杆木虫 (正式写手)
★
shecf(金币+1): 谢谢交流~ 2011-05-26 10:03:57
我也觉得是你的图谱做出来的效果让审稿人误解了，看你的图谱貌似你是要以三维的效果显示出四条衍射图谱角度的变化，但是你的图确实不怎么好看，呵呵
赞一下(1人) 回复此楼
快乐才是永远真实的^_^
4楼2011-05-23 21:25:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

millor9

捐助贵宾 (正式写手)
★
shecf(金币+1): 谢谢参与~ 2011-05-26 10:04:13
把PDF卡片给出，和一组数据的TXT文档给出，我比对一下，或者将XRD和pdf卡片坐到一张图里比对
赞一下(1人) 回复此楼
5楼2011-05-23 21:46:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

danyan0629

木虫 (正式写手)
★
shecf(金币+1): 谢谢参与~ 2011-05-26 10:04:42
主要是你的图的问题，呵呵。。。。造成别人的误解。。你要么是3D的。要不不要水平移动以区分各峰。。你认为的移动了，造成了误解。
赞一下(1人) 回复此楼
开心就好！
6楼2011-05-26 08:41:06
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

南湖秋水

铜虫 (小有名气)
你的图没有画好啊
赞一下 回复此楼
7楼2011-05-27 14:43:15
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fanxu135

铜虫 (小有名气)
关注中
回复此楼
8楼2011-05-31 11:03:05
