[求助] 请教蒸发器工作过程

急请问：（1）中央循环管蒸发器实际工作过程中原料液是先进入从中央循环管然后从中央管下降到加热室底部再升到加热管束中的吗？由加热室底部向加热管束内上升是靠什么力量上去的？（2）外加热式蒸发器的原料是先进入加热管束还是同时进入加热管和循环管？是靠何种力量上升的？看过的化工i原理教材上几乎没有把原料液的行程说清楚的，请大家指教。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2011-05-16 08:04:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

leigp

木虫 (正式写手)

【答案】应助回帖

★ ★
ljason(金币+2): 谢谢应助交流~~~~~~ 2011-05-16 08:43:59
shuqingjiao60(金币+5): 回答得很好 2011-05-16 12:22:57
ljason(TEPI+1): 欢迎常来工艺技术版应助交流，分享快乐，共享知识。 2011-05-17 08:44:40
(1) 看化工原理上中央循环管蒸发器的图，原料液是在加热器上部进入，下部出完成液，我觉得初始时应该使原料充满粗管与细管吧。当加热蒸汽通入后，由于细管受热面积大于中央循环管，因此细管中溶液汽化的多，导致细管中密度小于中央粗管，正是由于这种密度差促使溶液沿中央粗管下降，细管上升的。
（2）对于外热似蒸发器，我觉得原理与中央循环管似蒸发器一样，首先应该使原料液充满加热管与循环管，只有这样在加热管内的原料被加热后，才会与循环管内形成密度差。
以上只是个人看法，不知道对你有没有帮助。
赞一下(2人) 回复此楼
希望多向各位学习！
2楼2011-05-16 08:31:37
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lxqxy0506

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★
mlnjut(金币+3): 欢迎交流~~~ 2011-05-16 10:37:41
（1）
(2)
http://kecheng.lut.cn/hgylkc/sho ... mp;name=&name1=
赞一下(1人) 回复此楼
GMP
3楼2011-05-16 10:34:46
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

shuqingjiao60

木虫 (正式写手)
引用回帖:
Originally posted by leigp at 2011-05-16 08:31:37:
(1) 看化工原理上中央循环管蒸发器的图，原料液是在加热器上部进入，下部出完成液，我觉得初始时应该使原料充满粗管与细管吧。当加热蒸汽通入后，由于细管受热面积大于中央循环管，因此细管中溶液汽化的多，导致细 ...

谢谢你的热情帮助。（1）关于中央管蒸发器的进料行程，我也是这么认为的。但看到有个课件PPT说是先进入中央管，引流向下到加热室底部再进入加热管。（2）关于外热式蒸发器，物料从下向上流动，其推动力是什么？如果没有向上的推力，料液在开始时不可能升入加热管和循环管。（3）像这类蒸发器，从原理看是不是只能间歇操作？总的感觉化工原料书上关于蒸发器的结构、工作原理和过程讲得很不到位。请指教。谢谢。
赞一下 回复此楼
4楼2011-05-16 12:30:28
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

leigp

木虫 (正式写手)
引用回帖:
Originally posted by shuqingjiao60 at 2011-05-16 12:30:28:
谢谢你的热情帮助。（1）关于中央管蒸发器的进料行程，我也是这么认为的。但看到有个课件PPT说是先进入中央管，引流向下到加热室底部再进入加热管。（2）关于外热式蒸发器，物料从下向上流动，其推动力是什么？ ...

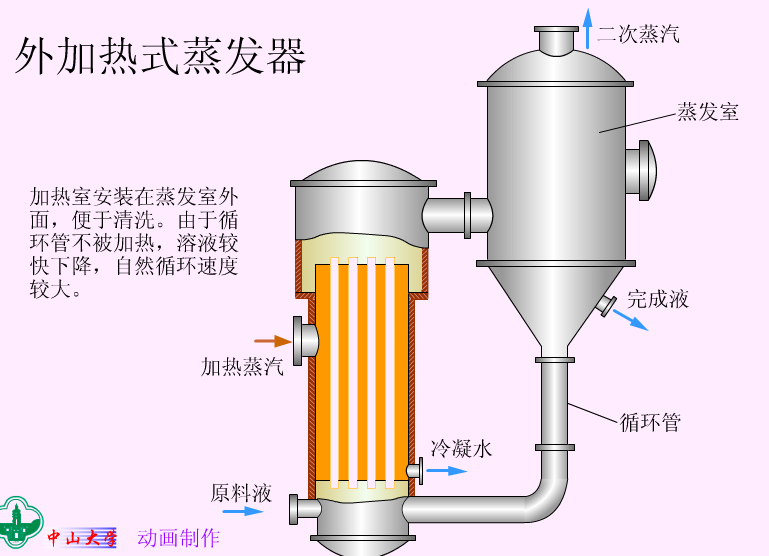

你看三楼给出的两个图，我个人觉得在开始的时候原料液是应该充满整个加热室的，即在中央循环管及细管中都应该充满原料，这样才能在细管与循环管中形成连续的液相，此时，完成液出口是关闭的，当加热蒸汽进入后，细管中的料液汽化，密度降低，就会沿细管上升，迫使循环管中的冷液下降，进而从下部进入细管，当料液组成达到要求的浓度后打开完成液出口，即可连续操作了。

对于外热式蒸发器也是一个道理的，开始时完成液出口关闭，原料液从下部进入蒸发器，要使料液形成连续的循环回路，剩下的就跟上面中央循环管蒸发器一样了。
两种蒸发器的推动力都是密度差
赞一下 回复此楼
希望多向各位学习！
5楼2011-05-17 08:27:49
