[求助] 关于粒径分布的作图

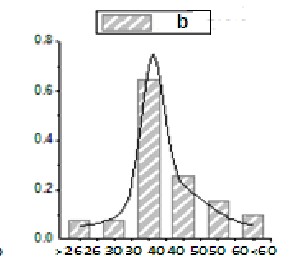

用筛子筛分后，不知道这种图是用什么软件怎么做出来的？
还有如果我想测量所得拟合曲线的半峰宽应该怎么做？
作图方面资质差点，越详细越好，在此先谢过各位
回复此楼

» 收录本帖的淘帖专辑推荐

第四纪

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-06 22:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jluxiaoxi

木虫 (正式写手)

【答案】应助回帖

新海飞丝(金币+12): 大概明白了，感谢 2011-05-07 18:24:41
西湖醉鱼: 回帖置顶 2011-12-04 19:59:28
1.将你的数据导入origin中，选中，右键plot-column，做成柱状图，可以双击柱状图，对柱状图的间距，大小进行一些调节，自己认为最漂亮为止。
2.点 tool- layer-加入一个新的图层2，左键将该图层选为active，右键-layer contents ，将刚才用过的数据移动到右边的空白栏中，点ok.这时肯定会出来一个颜色的柱状图，不要担心。双击柱状图，plot type选成line或line+symbol,connect选成b-spline,点ok。你要的图基本上就作完了。
然后用analysis中的拟合，我们用gauss拟合，就可以给出半峰宽了。拟合曲线比b-spline好看。也可以把拟合后的数据作到图层2，替换原来数据。就比较好看了
赞一下(2人) 回复此楼
9楼2011-05-07 16:51:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xiaoyidao129

木虫 (著名写手)

教授
同求，不懂
回复此楼
生命不息，奋斗不止！
2楼2011-05-07 07:25:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuankanxue

金虫 (著名写手)

分子玩家

【答案】应助回帖

引用回帖:
Originally posted by 新海飞丝 at 2011-05-06 22:03:51:
用筛子筛分后，不知道这种图是用什么软件怎么做出来的？
还有如果我想测量所得拟合曲线的半峰宽应该怎么做？
作图方面资质差点，越详细越好，在此先谢过各位

我没做过，但我觉得origin可以。你有试过吗？
赞一下 回复此楼
有志者事竟成，梦想给我方向，方法是效率，努力是捷径，失败是老师。
3楼2011-05-07 08:24:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lileaf

铁杆木虫 (正式写手)

【答案】应助回帖

新海飞丝(金币+8): 谢谢 2011-05-07 18:17:21
西湖醉鱼: 回帖置顶 2011-12-04 19:59:17
引用回帖:
Originally posted by 新海飞丝 at 2011-05-06 22:03:51:
用筛子筛分后，不知道这种图是用什么软件怎么做出来的？
还有如果我想测量所得拟合曲线的半峰宽应该怎么做？
作图方面资质差点，越详细越好，在此先谢过各位

我个人的方法：首先申明，这种图我一般都是PS出来的。而且我一般都只用excel作图，然后PS.
1. excel先做柱状图，你要确定X轴的粒径标定是按照长度分的，不是随意标定的；然后设置透明色；
2. excel中做曲线的散点图，坐标什么的都要和上边的柱状图一样；
3. PS，
应该还是比较容易的，希望楼主可以自己再摸索摸索，这样以后遇到类似的图都可以搞定了。没有一个软件能够给我们做出所有想要的图，我只依赖excel给我最基本的元素，然后PS，想要什么图都可以。
另外，有时候一张图可能要消耗一整天才可以完成。
赞一下 回复此楼
。。无为
4楼2011-05-07 08:41:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)

蓝博士

【答案】应助回帖

我做过，用origin就行，保证满意。
赞一下 回复此楼
蓝精灵
5楼2011-05-07 08:54:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

新海飞丝

木虫 (小有名气)
引用回帖:
Originally posted by mlanqiang at 2011-05-07 08:54:57:
我做过，用origin就行，保证满意。

可否说明具体方法？是分别做柱图和线图然后组合么？
赞一下 回复此楼
6楼2011-05-07 11:43:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

新海飞丝

木虫 (小有名气)
引用回帖:
Originally posted by lileaf at 2011-05-07 08:41:33:
我个人的方法：首先申明，这种图我一般都是PS出来的。而且我一般都只用excel作图，然后PS.
1. excel先做柱状图，你要确定X轴的粒径标定是按照长度分的，不是随意标定的；然后设置透明色；
2. excel中做曲线的 ...

这样，我就是想知道有没有什么一下就能做出来的方法，我用origin做了，和PS意思差不多
那半峰宽知道怎么测量么？
赞一下 回复此楼
7楼2011-05-07 13:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lileaf

铁杆木虫 (正式写手)
引用回帖:
Originally posted by 新海飞丝 at 2011-05-07 13:22:56:
这样，我就是想知道有没有什么一下就能做出来的方法，我用origin做了，和PS意思差不多
那半峰宽知道怎么测量么？

峰高一半处的峰宽度，你自己确定，应该不是很难的。
赞一下 回复此楼
。。无为
8楼2011-05-07 13:53:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

新海飞丝

木虫 (小有名气)
引用回帖:
Originally posted by lileaf at 2011-05-07 13:53:40:
峰高一半处的峰宽度，你自己确定，应该不是很难的。

我就是不知道怎么确定。。。
赞一下 回复此楼
10楼2011-05-07 16:51:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
