zview的使用—画等效电路

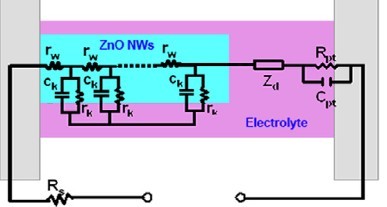

请问用zview或者ZsimpWin怎么画这样的等效电路,等效电路如下:谢谢各位帮帮忙。
回复此楼
» 猜你喜欢
【东北林业大学】-化资学院-赵芸鹤课题组-招收申请考核制博士生1名(2027年入学)
已经有0人回复
表征方法手记 04|一条数据链走下来,哪些结论敢写进合同
已经有0人回复
分析化学论文润色/翻译怎么收费?
已经有198人回复
【文献导读】AEM:界面工程实现 500 °C 以下可逆质子陶瓷电化学电池运行
已经有0人回复
斯图加特大学化学技术所拟招聘2027年公派读博生-多孔固体材料表征新方法方向
已经有3人回复
选择性之争:羟基自由基、活性氯、高价金属氧,你的电极上到底谁在工作
已经有0人回复
放大之后的电势分布:为什么 1 m² 的板子,边缘和中心像两块不同的电极
已经有0人回复
【文献导读】南华大学 AFM:具有 TEC 梯度的自组装 PCFC 复合阴极
已经有0人回复
隔膜与无隔膜:这笔钱该不该花,算完之后答案往往相反
已经有0人回复
海南大学招收储能电池方向博士生
已经有1人回复
电极的"记忆效应":换一股水,前几十小时为什么对不上标称值
已经有0人回复
» 本主题相关价值贴推荐,对您同样有帮助:
Li/Na掺杂ZnO的的缺陷位置标记符号的意义
已经有9人回复
关于Zview拟合的问题
已经有1人回复
为什么用ortep-3画的图在不该成键的地方成键?
已经有8人回复
用Zsimpin等效电路拟合阻抗值的问题
已经有7人回复
开机以后出现以下画面,是主板问题还是其它硬件问题,请高手解答
已经有17人回复
请问阻抗谱的等效电路图用什么软件画呢?
已经有5人回复
【求助】Zview拟和时遇到的问题
已经有13人回复
【求助】哪位同仁有Zview软件的使用说明书,中文版的都可以,要详细说明!
已经有8人回复
【求助】急求高手帮忙!只有cif如何晶体画图(绝对没造假!)
已经有10人回复
【求助】交流阻抗的感抗拟合
已经有7人回复
1楼
2011-05-06 20:09:37
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
zlin
荣誉版主
(知名作家)
ECEPI: 7
应助: 129
(高中生)
贵宾: 3.286
金币: 19908.6
散金: 6401
红花: 128
沙发: 1
帖子: 9400
在线: 771小时
虫号: 636132
注册: 2008-10-25
性别: GG
专业: 电化学
管辖:
电化学
【答案】应助回帖
19860917zs(金币+1): 2011-05-07 16:03:13
这是无限网络的RC等效电路,是没有办法进行拟合的,一般最多选用三个RC并联,要是并联的多了,拟合过程非常的慢,并且基本上计算不出来
遇到这样的情况,一般都假设RC并联的那部分,R和C都是相等的,这样就可以用一个RC来等效,然后根据电容和电阻的并联定律来分析具体的R和C
赞
一下
回复此楼
只有初恋般的热情和宗教般的意志,人才有可能成就某种事业——路遥
2楼
2011-05-07 10:38:16
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
19860917zs
木虫
(正式写手)
应助: 1
(幼儿园)
金币: 3163.2
散金: 1
帖子: 468
在线: 244.4小时
虫号: 854625
注册: 2009-09-23
专业: 功能高分子材料
引用回帖:
Originally posted by
zlin
at 2011-05-07 10:38:16:
这是无限网络的RC等效电路,是没有办法进行拟合的,一般最多选用三个RC并联,要是并联的多了,拟合过程非常的慢,并且基本上计算不出来
遇到这样的情况,一般都假设RC并联的那部分,R和C都是相等的,这样就可以用 ...
照你的意思这个电路简化后是什么样的,能帮我画出来么,十分感谢
赞
一下
回复此楼
3楼
2011-05-07 16:06:10
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
木雨子
金虫
(著名写手)
应助: 21
(小学生)
金币: 2485
散金: 171
红花: 4
帖子: 1268
在线: 175.9小时
虫号: 527905
注册: 2008-03-18
性别:
MM
专业: 电化学
【答案】应助回帖
19860917zs(金币+1): 2011-05-08 17:52:35
在zview里有拟合的help,你照着里面讲的做就好,我昨天刚学会,很好画,但同一个实验结果可以有不同的等效电路,要根据经验来选择合适的。
赞
一下
回复此楼
成功的三要素:清晰的目标,坚定的信念,灵活的步伐。
4楼
2011-05-07 16:15:09
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
木雨子
金虫
(著名写手)
应助: 21
(小学生)
金币: 2485
散金: 171
红花: 4
帖子: 1268
在线: 175.9小时
虫号: 527905
注册: 2008-03-18
性别:
MM
专业: 电化学
【答案】应助回帖
19860917zs(金币+1): 2011-05-08 17:52:31
用zview,equivalent circuits,open model.
希望可以帮到你
赞
一下
回复此楼
成功的三要素:清晰的目标,坚定的信念,灵活的步伐。
5楼
2011-05-07 16:28:13
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
cosmo89929
铁虫
(初入文坛)
应助: 0
(幼儿园)
金币: 36
帖子: 8
在线: 4.2小时
虫号: 1175175
注册: 2010-12-22
性别: GG
专业: 半导体材料
楼上的RC电路和前面的电阻位置与原来的电路图有出入吧。。。
