应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » 关于介孔材料，哪些大牛帮忙看看哈。
91/1返回列表
查看: 2988  |  回复: 8
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

全天很无聊

铜虫 (小有名气)

[求助] 关于介孔材料，哪些大牛帮忙看看哈。

Pore Volume

   Single point adsorption total pore volume of pores
  less than 64.9065 nm diameter at P/Po = 0.969270841:    0.248485 cm3/g

                              t-Plot micropore volume:    0.009291 cm3/g

            BJH Adsorption cumulative volume of pores
           between 1.7000 nm and 300.0000 nm diameter:    0.366797 cm3/g

            BJH Desorption cumulative volume of pores
           between 1.7000 nm and 300.0000 nm diameter:    0.366624 cm3/g

1.请问哪个是孔容数据

BJH Adsorption Pore Distribution Report

           Faas Correction
                Halsey
  t = 3.54 [ -5 / ln(P/Po) ] ^ 0.333


                       Diameter Range:    1.7000 nm to 300.0000 nm
            Adsorbate Property Factor:    0.95300 nm
            Density Conversion Factor:    0.0015468
  Fraction of Pores Open at Both Ends:    0.00


                               Incremental    Cumulative                   Cumulative
                   Average        Pore           Pore       Incremental       Pore
  Pore Diameter    Diameter      Volume         Volume       Pore Area        Area
   Range (nm)        (nm)        (cm?g)       (cm?g)        (m?g)         (m?g)
------
  186.5 - 128.6       147.1       0.045790      0.045790          1.245         1.245
   128.6 - 77.5        90.8       0.066153      0.111943          2.914         4.159
    77.5 - 64.9        70.1       0.026097      0.138041          1.490         5.649
    64.9 - 37.6        44.2       0.066019      0.204059          5.977        11.626
    37.6 - 25.9        29.6       0.035646      0.239705          4.821        16.447
    25.9 - 20.3        22.4       0.020008      0.259713          3.569        20.016
    20.3 - 16.5        18.0       0.014286      0.273999          3.170        23.186
    16.5 - 13.9        15.0       0.010398      0.284397          2.772        25.958
    13.9 - 11.8        12.7       0.009239      0.293636          2.916        28.874
    11.8 - 10.5        11.0       0.006156      0.299792          2.232        31.106
    10.5 -  8.4         9.2       0.009864      0.309656          4.288        35.394
     8.4 -  7.0         7.6       0.007447      0.317103          3.923        39.317
     7.0 -  6.0         6.4       0.005957      0.323060          3.700        43.017
     6.0 -  5.2         5.6       0.005044      0.328105          3.623        46.639
     5.2 -  4.6         4.9       0.004482      0.332587          3.669        50.308
     4.6 -  4.1         4.3       0.004029      0.336615          3.717        54.025
     4.1 -  3.7         3.9       0.003816      0.340431          3.939        57.964
     3.7 -  3.3         3.5       0.003735      0.344166          4.287        62.252
     3.3 -  3.0         3.2       0.003290      0.347457          4.155        66.407
     3.0 -  2.7         2.9       0.003996      0.351452          5.569        71.976
     2.7 -  2.4         2.6       0.004527      0.355979          7.042        79.019
     2.4 -  2.2         2.3       0.004210      0.360189          7.261        86.280
     2.2 -  2.1         2.2       0.002010      0.362199          3.703        89.983
     2.1 -  2.0         2.1       0.002220      0.364419          4.280        94.263
     2.0 -  1.9         2.0       0.002378      0.366797          4.804        99.067

2.这是吸附数据，是用第2,4列画孔径分布图么？但是报告里这个数据可用来画孔径分布图么，纠结，

BJH Adsorption Cumulative Pore Volume
Halsey : Faas Correction

P42
Pore Diameter (nm)        Pore Volume (cm?g)
128.622                  0.0457899
77.4739                  0.111943
64.9065                  0.138041
37.5739                  0.204059
25.9378                  0.239705
20.3404                  0.259713
16.5488                  0.273999
13.9434                  0.284397
11.7985                  0.293636
10.4526                  0.299792
8.43453                  0.309656
7.04024                  0.317103
6.02563                  0.32306
5.24399                  0.328105
4.62428                  0.332587
4.11819                  0.336615
3.69111                  0.340431
3.32649                  0.344166
3.04179                  0.347457
2.73946                  0.351452
2.44728                  0.355979
2.22139                  0.360189
2.12556                  0.362199
2.03055                  0.364419
1.93618                  0.366797

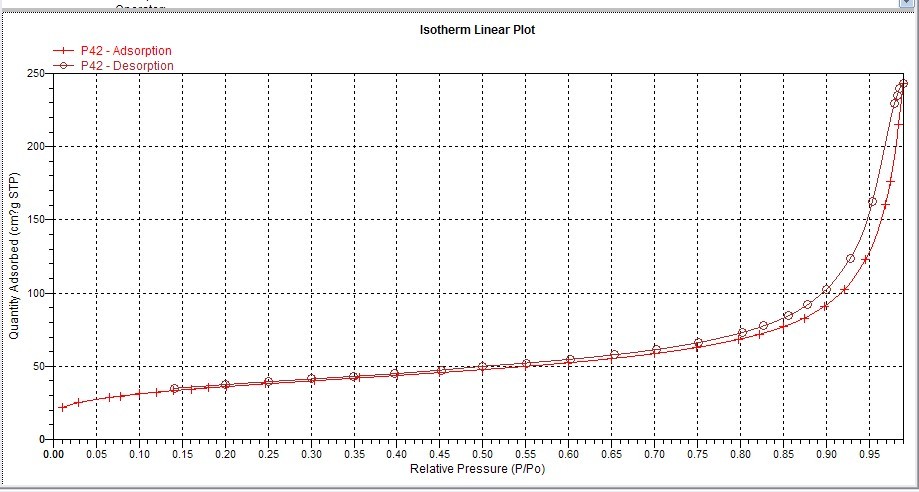

3.看看这幅美丽的吸脱附等温线图，是介孔呢还是？  有的人描述是不典型的Ⅳ说它是介孔材料，有的人又说是Ⅱ型即微孔材料的吸附，各位怎么理解？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2011-04-29 09:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gj19861222

银虫 (小有名气)

【答案】应助回帖

全天很无聊(金币+1): 2011-04-29 13:00:52
这个不是介孔，关于孔吸附，在小木虫上有一个很好的总结贴，你可以看看
赞一下 回复此楼
2楼2011-04-29 09:36:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gj19861222

银虫 (小有名气)
★ ★ ★ ★
zhangwengui330(金币+3): 欢迎常来催化版！ 2011-04-29 10:14:40
zxrno10(金币+1): 也想知道孔径分布。。。 2011-04-29 19:33:40
我估计有一些随机的孔道，没有什么规则的孔道，我以前也做过这种图，打了透射之后孔道很乱，主要看你是做什么的，如果是介孔材料的话，肯定不是，如果只是想扩孔的话，可以做一个孔分布图看看
赞一下(2人) 回复此楼
3楼2011-04-29 09:40:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwennian

木虫 (著名写手)

【答案】应助回帖

★ ★
全天很无聊(金币+5): 2011-04-29 12:58:33
zxrno10(金币+2): 谢谢应助。。。 2011-04-29 19:34:01
全天很无聊(金币+4): 你很专业 2011-04-30 21:32:12
1. 孔容给出了两个数据：
    单点法，测出了小于65nm的孔容，为0.25ml/g
    BJH法计算（吸附支和脱附支）出的孔容为0.37ml/g
    一般微孔体积BJH法的比较准。
2. 孔分布曲应该用第一列和第三列画。但只能画成柱状图了，不能画成曲线。因为给出的数据时一个范围，没有范围的的点与孔体积的对应点。第二列是平均孔径。
3.这样的吸附脱附曲线不像是介孔材料的，出现的回滞环可能是晶粒间的微弱的堆积孔。
赞一下(1人) 回复此楼
4楼2011-04-29 10:43:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gj19861222

银虫 (小有名气)

【答案】应助回帖

http://muchong.com/bbs/viewthread.php?tid=2707826&fpage=1
赞一下 回复此楼
5楼2011-05-03 12:52:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnikuaix

新虫 (正式写手)
引用回帖:
295871楼: Originally posted by wwennian at 2011-04-29 10:43:55
1. 孔容给出了两个数据：
    单点法，测出了小于65nm的孔容，为0.25ml/g
    BJH法计算（吸附支和脱附支）出的孔容为0.37ml/g
    一般微孔体积BJH法的比较准。
2. 孔分布曲应该用第一列和第三列画。但只能画 ...

朋友想问下那个孔容的信息是从哪里得到的啊，谢谢
赞一下 回复此楼
6楼2012-05-30 01:37:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnikuaix

新虫 (正式写手)
引用回帖:
295871楼: Originally posted by wwennian at 2011-04-29 10:43:55
1. 孔容给出了两个数据：
    单点法，测出了小于65nm的孔容，为0.25ml/g
    BJH法计算（吸附支和脱附支）出的孔容为0.37ml/g
    一般微孔体积BJH法的比较准。
2. 孔分布曲应该用第一列和第三列画。但只能画 ...

孔容和孔体积不能完全算一个概念吧
赞一下 回复此楼
7楼2012-05-30 01:39:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwennian

木虫 (著名写手)
引用回帖:
1562018楼: Originally posted by lnikuaix at 2012-05-30 01:37:27
朋友想问下那个孔容的信息是从哪里得到的啊，谢谢...

Single point adsorption total pore volume of pores
  less than 64.9065 nm diameter at P/Po = 0.969270841:    0.248485 cm3/g
四舍五入！
赞一下 回复此楼
8楼2012-05-30 14:42:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwennian

木虫 (著名写手)
引用回帖:
1562019楼: Originally posted by lnikuaix at 2012-05-30 01:39:51
孔容和孔体积不能完全算一个概念吧...

具体概念上我还真是没有详细研究，外行了，不好意思。
赞一下 回复此楼
9楼2012-05-30 14:43:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 全天很无聊 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
